2J | Artikelnummer: 2JW1483

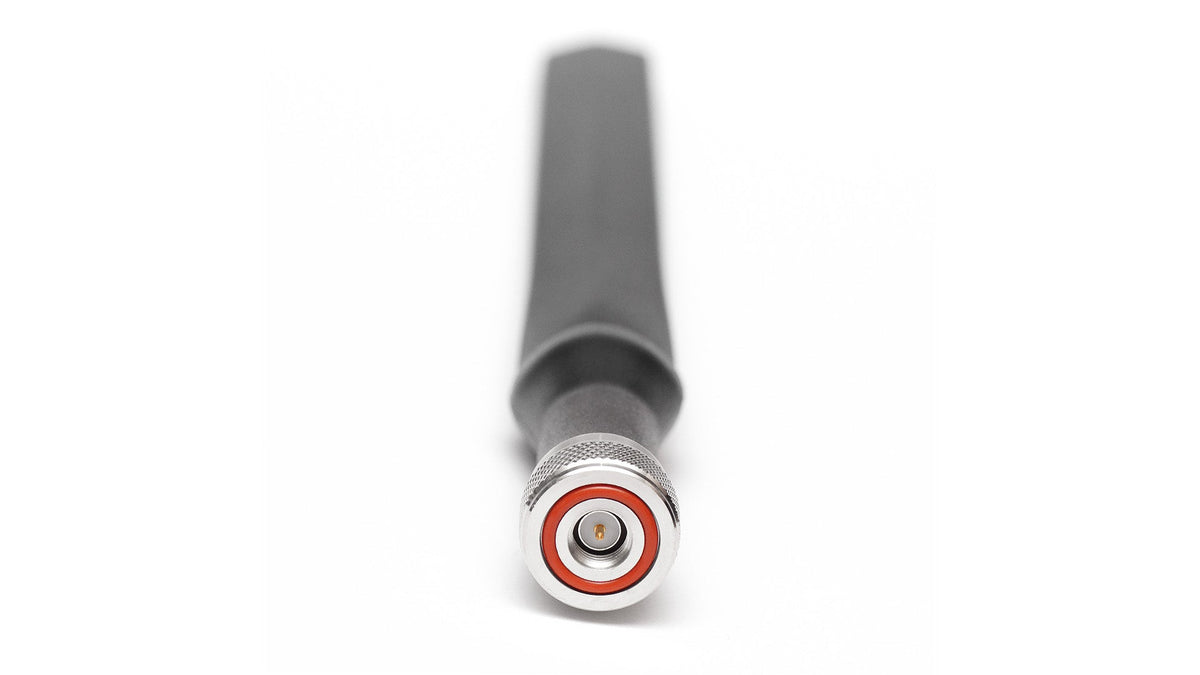

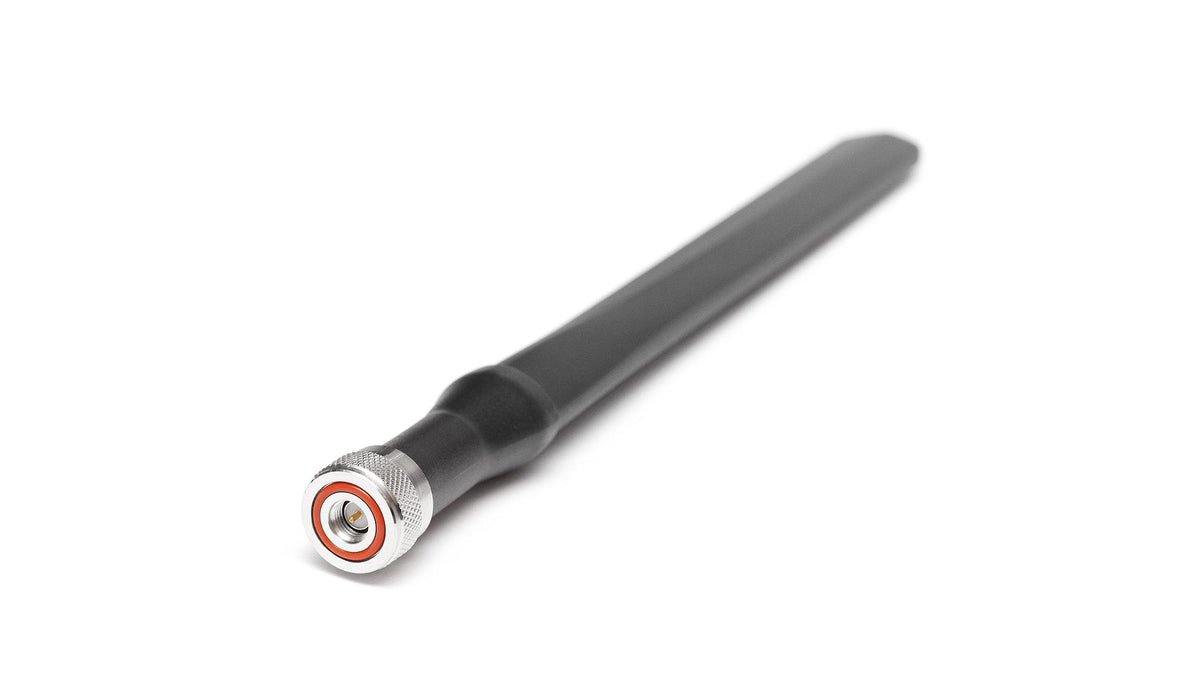

2JW1483 5G-Steckerhalterung Antenne Dagger SMA-M

Name: 2JW1483 5G-Steckerhalterung Antenne Dagger SMA-M
Brand: 2J
SKU: 2JW1483
Price: 12.8 EUR
Availability: InStock

€12,80

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne wurde für zuverlässige 5G-, 4G-, 3G- und 2G-Konnektivität in anspruchsvollen Außenumgebungen entwickelt. Ihr schlankes, von der Massefläche unabhängiges Dipoldesign ermöglicht eine einfache Installation an einer Vielzahl von Gehäusen. Die Antenne unterstützt ein breites Spektrum an Mobilfunkstandards und eignet sich damit für Anwendungen wie Telemetrie im Außenbereich, Smart Metering, industrielles IoT, Notfalldienste und mehr. Ihr omnidirektionales Strahlungsmuster und ihre robuste Konstruktion gewährleisten eine konstante Leistung für geschäftskritische Kommunikation.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss und Kabel

Steckertyp: SMA-M

Installation / Umgebung

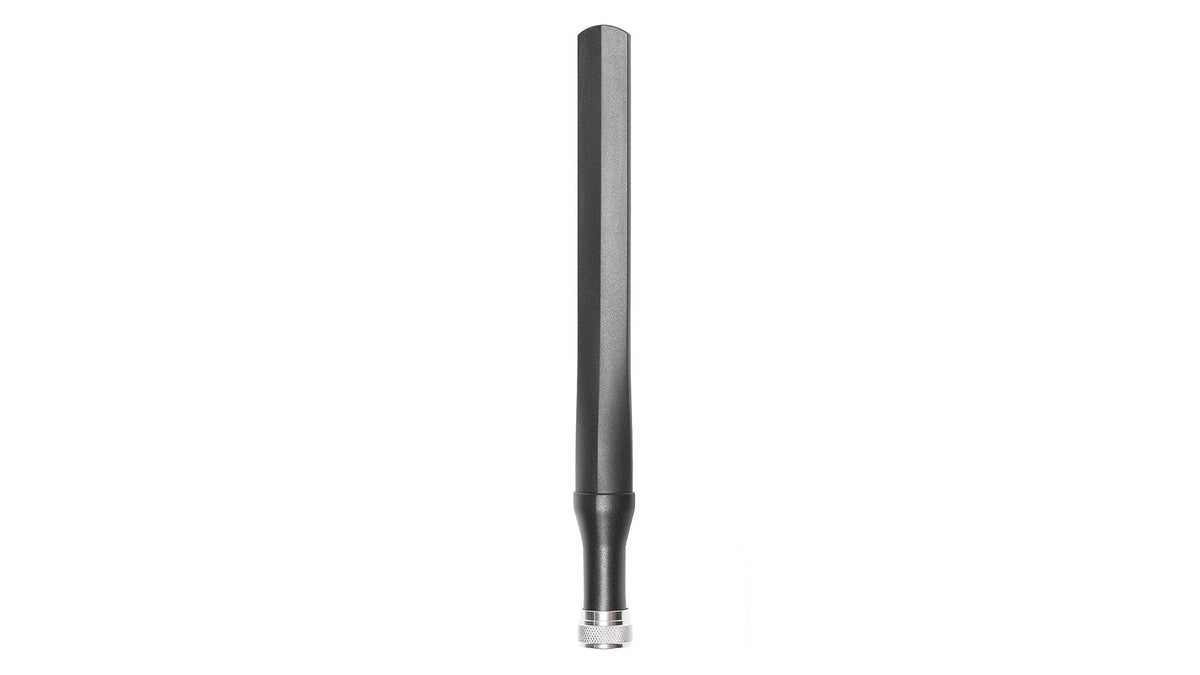

Das schlanke Design (192 x 20 x 18 mm), der SMA-Stecker und die Dipoltopologie ermöglichen eine einfache direkte Installation an allen NEMA-zertifizierten Kunststoff- oder Metallgehäusen. Die Radomverkleidung besteht aus Nylon. Die Antenne ist unabhängig von der Massefläche, wodurch Erdungsbeschränkungen während des Installationsvorgangs entfallen. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Position: Extern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Steckermontage
Typ: Einzel
Abmessungen: 192 × 20 × 18 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-3800 MHz
Rückflussdämpfung (dB): ~-13.7, ~-14.3, ~-4.4
VSWR: ~1.6:1, ~1.7:1, ~6.3:1
Wirkungsgrad (%): ~50.0, ~55.2, ~28.1
Spitzengewinn (dBi): ~-0.4, ~0.6, ~-1.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model": "2JW1483", "manufacturer": "2J Antennas", "title": "Dagger 5GNR/4G/3G/2G Connector Mount Antenna", "mountingType": "Connector Mount", "dimensions_mm": "192 × 20 × 18", "operatingTemperature_c": "-40 to +85", "groundPlane": "Independent", "measurementConditions": "Free space", "elements": [{"elementID": "Connection 1", "type": "5G NR / Cellular", "standards": ["5GNR", "4GLTE", "FirstNet", "CBRS", "LPWA", "CAT-X", "CAT-Mx", "CAT-NBx", "NB-IoT", "3G", "2G"], "frequencies": [{"range_mhz": "617-960", "returnLoss_db": -13.7, "vswr": "1.6:1", "efficiency_percent": 50.0, "peakGain_dbi": -0.4, "averageGain_db": -4.1}, {"range_mhz": "1427-2690", "returnLoss_db": -14.3, "vswr": "1.7:1", "efficiency_percent": 55.2, "peakGain_dbi": 0.6, "averageGain_db": -3.0}, {"range_mhz": "3300-3800", "returnLoss_db": -4.4, "vswr": "6.3:1", "efficiency_percent": 28.1, "peakGain_dbi": -1.6, "averageGain_db": -5.9}], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25}], "connectors": [{"elementIDRef": "Connection 1", "type": "SMA male"}], "typicalValues": true, "source": "https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1483.pdf"}
