2J | Artikelnummer: 2JW1101-C952B

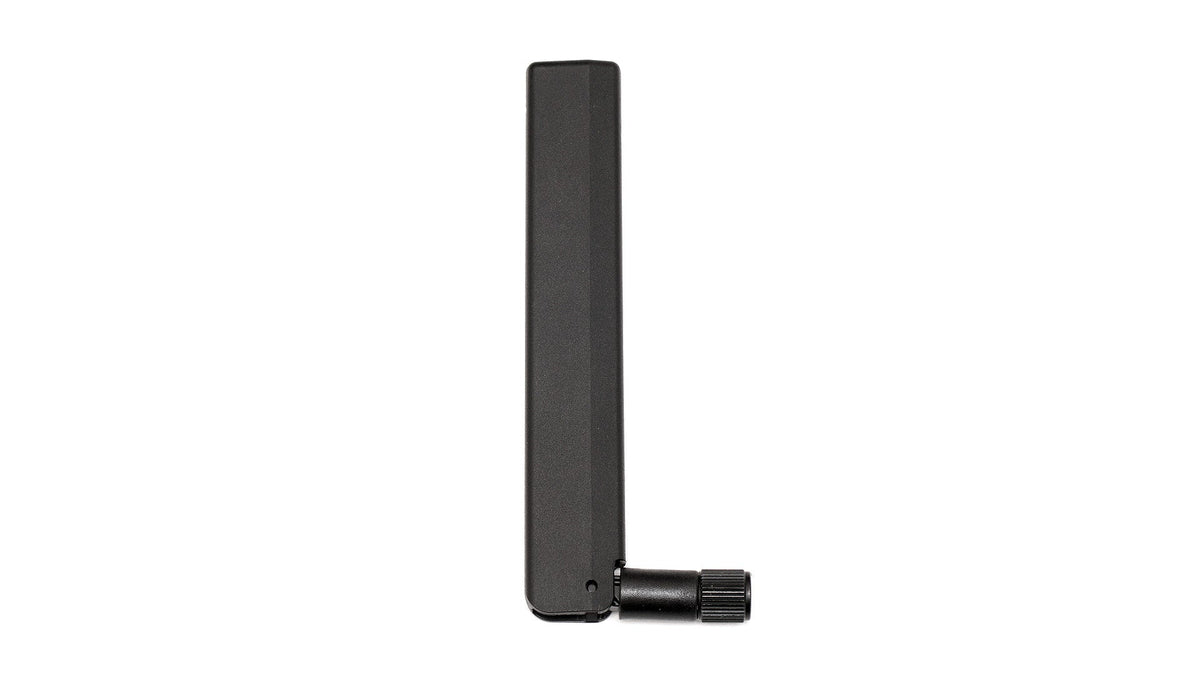

2JW1101-C952B GNSS-Steckermontageantenne

Name: 2JW1101-C952B GNSS-Steckermontageantenne
Brand: 2J
SKU: 2JW1101-C952B
Price: 3.49 EUR
Availability: InStock

€3,49

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese hocheffiziente Antenne wurde für zuverlässige GNSS-Leistung entwickelt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr kompaktes und robustes Design macht sie ideal für eine Vielzahl von Anwendungen, darunter Logistik, Smart Cities, Flottenmanagement, autonomes Fahren und mehr. Die Antenne ist unabhängig von einer Massefläche und verfügt über einen schwenkbaren Anschluss für eine flexible Installation in verschiedenen Umgebungen. Mit hoher Spitzenverstärkung und Effizienz gewährleistet sie einen präzisen und stabilen Empfang von Satellitensignalen für anspruchsvolle Navigations- und Trackinglösungen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Standort: Extern
Montage: Anschlussmontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 135 × 19 × 10 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561.098, 1575.42, 1598-1606 MHz
VSWR: ~1.2:1, ~1.4:1, ~1.4:1
Effizienz (%): ~69.5, ~72.3, ~73.4
Spitzenverstärkung (dBi): ~2.3, ~2.6, ~2.4
Impedanz (Ohm): 50
Strahlungsdiagramm: Omnidirektional
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1101-C952B","manufacturer":"2J Antennas","title":"GPS/GLONASS/BeiDou/Galileo 1561–1606 MHz High Efficiency Connector Mount Antenna","mountingType":"Connector Mount","dimensions_mm":"135 × 19 × 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"GNSS (passive)","standards":["BeiDou","GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":-19.3,"vswr":"1.2:1","efficiency_percent":69.5,"peakGain_dbi":2.3,"averageGain_db":-1.6},{"range_mhz":"1575.42","returnLoss_db":-15.7,"vswr":"1.4:1","efficiency_percent":72.3,"peakGain_dbi":2.6,"averageGain_db":-1.4},{"range_mhz":"1598-1606","returnLoss_db":-16.2,"vswr":"1.4:1","efficiency_percent":73.4,"peakGain_dbi":2.4,"averageGain_db":-1.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1101-c952b.pdf"}
