2J | Artikelnummer: 2JW1024

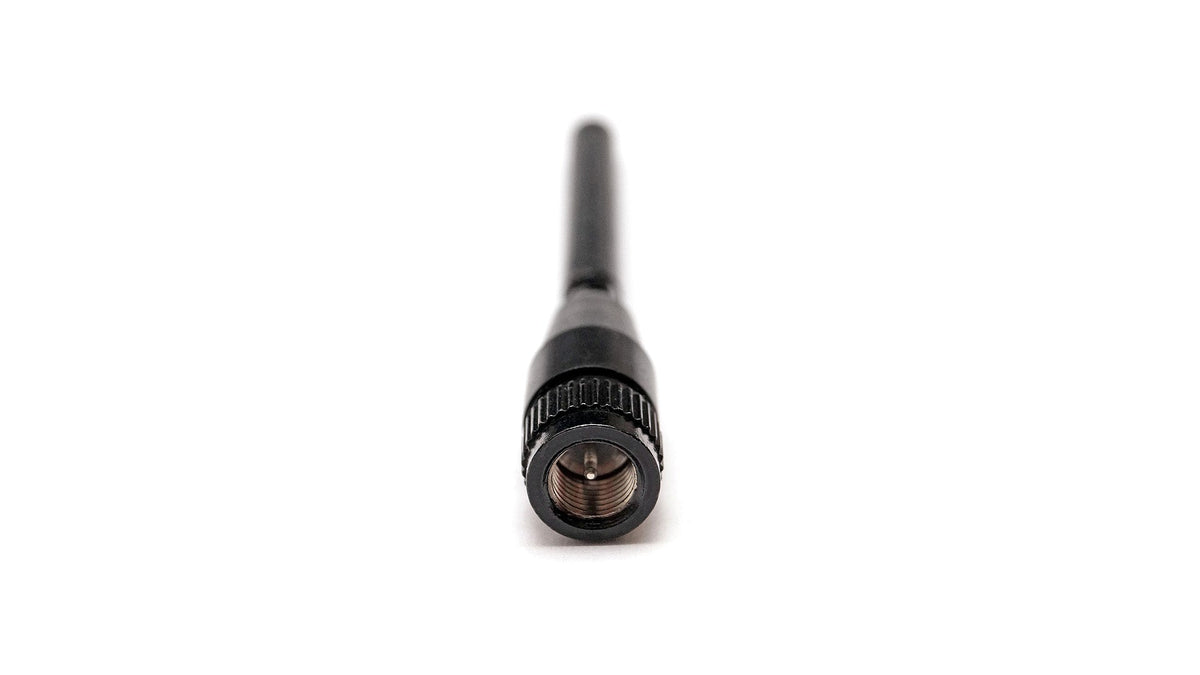

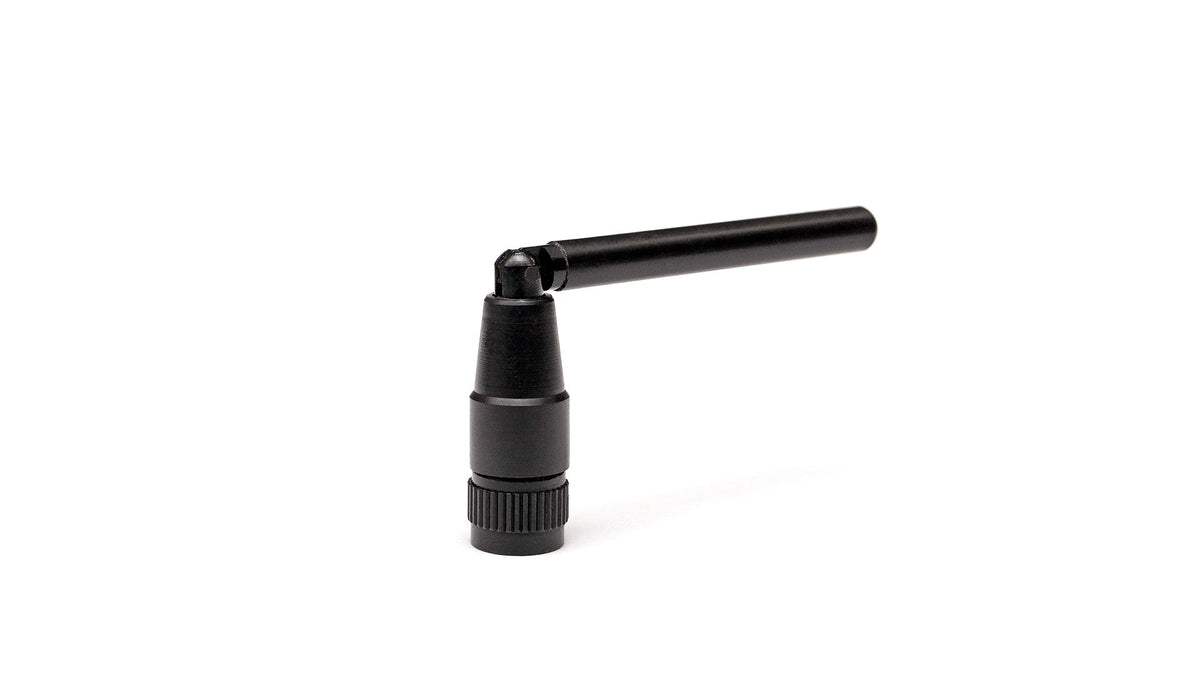

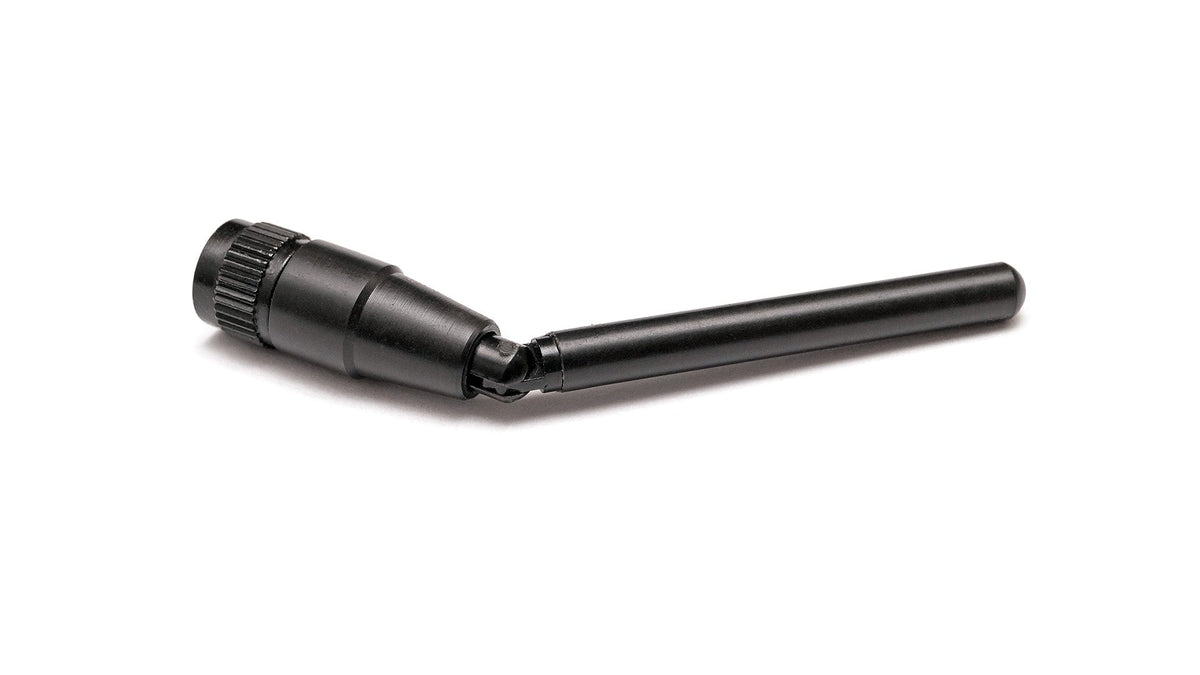

2JW1024 4G/LTE Anschlussmontage-Antenne

Name: 2JW1024 4G/LTE Anschlussmontage-Antenne
Brand: 2J
SKU: 2JW1024
Price: 7.6 EUR
Availability: InStock

€7,60

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

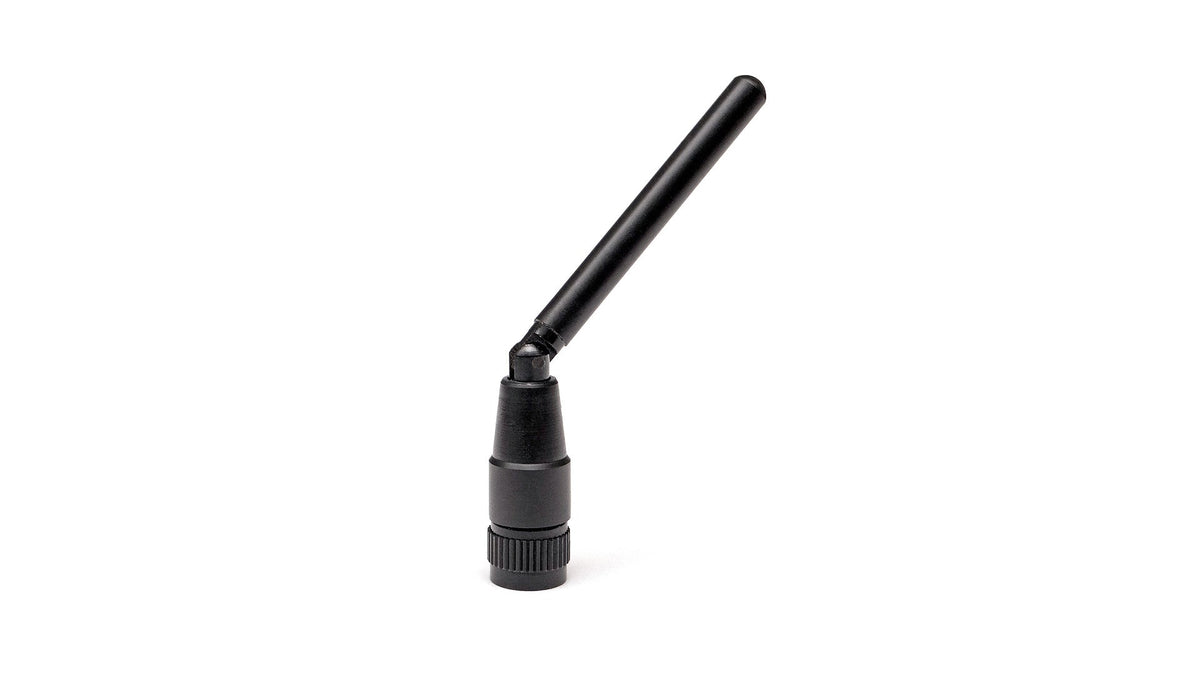

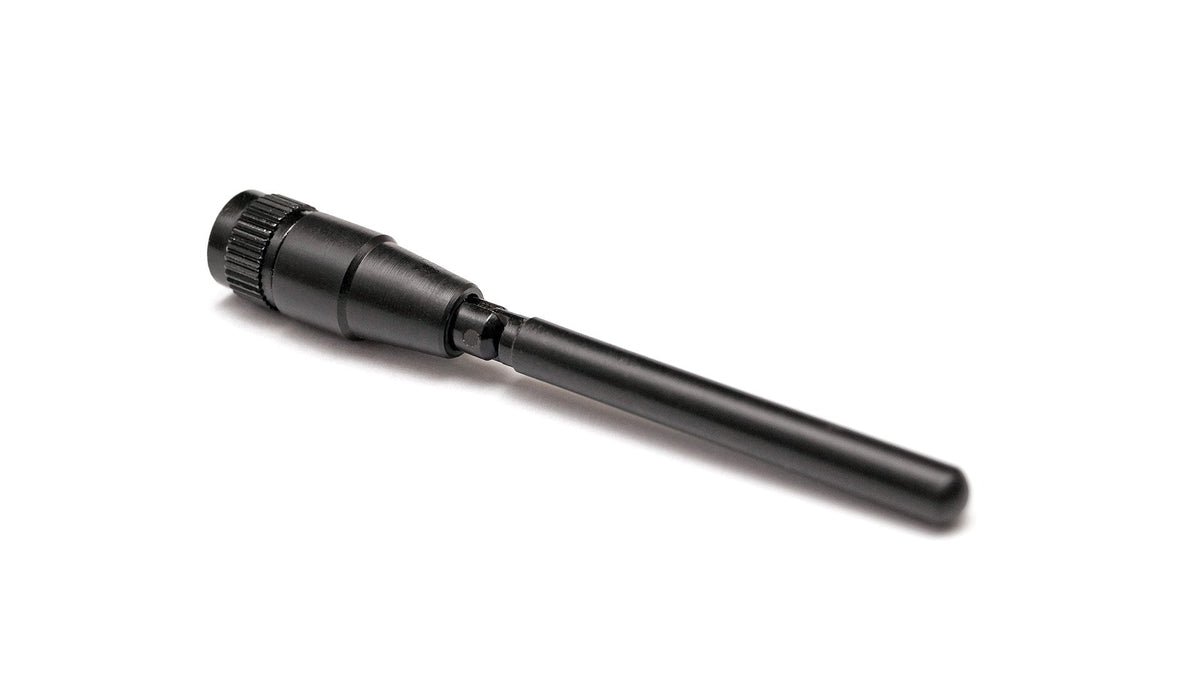

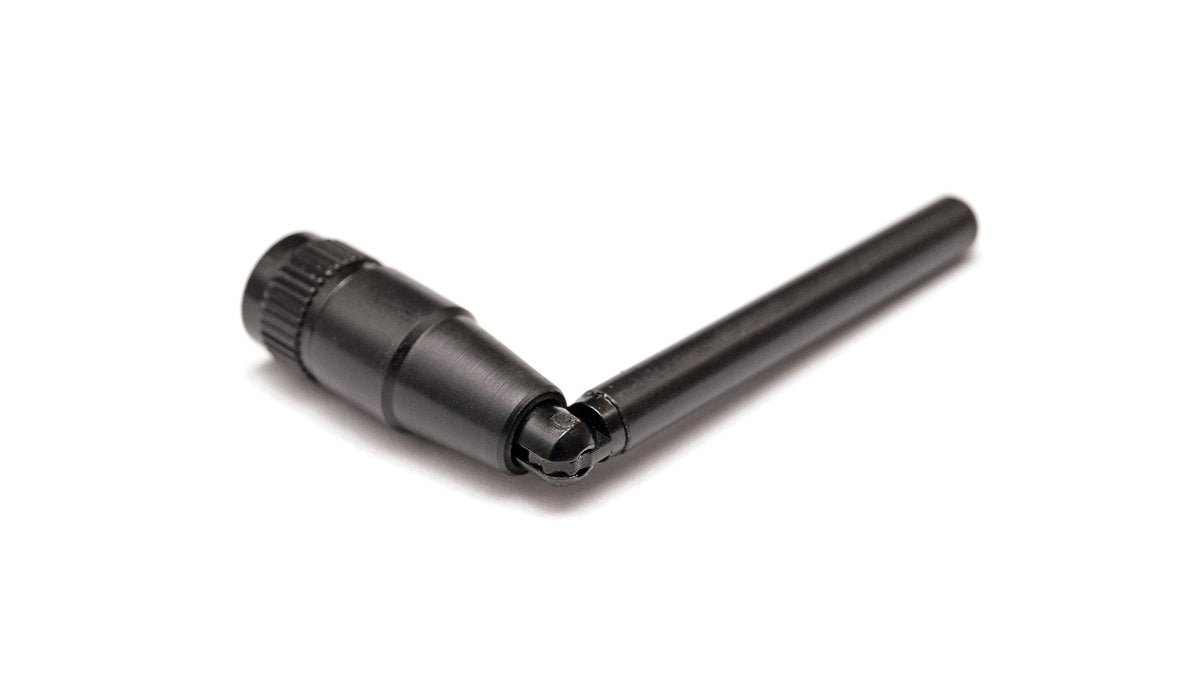

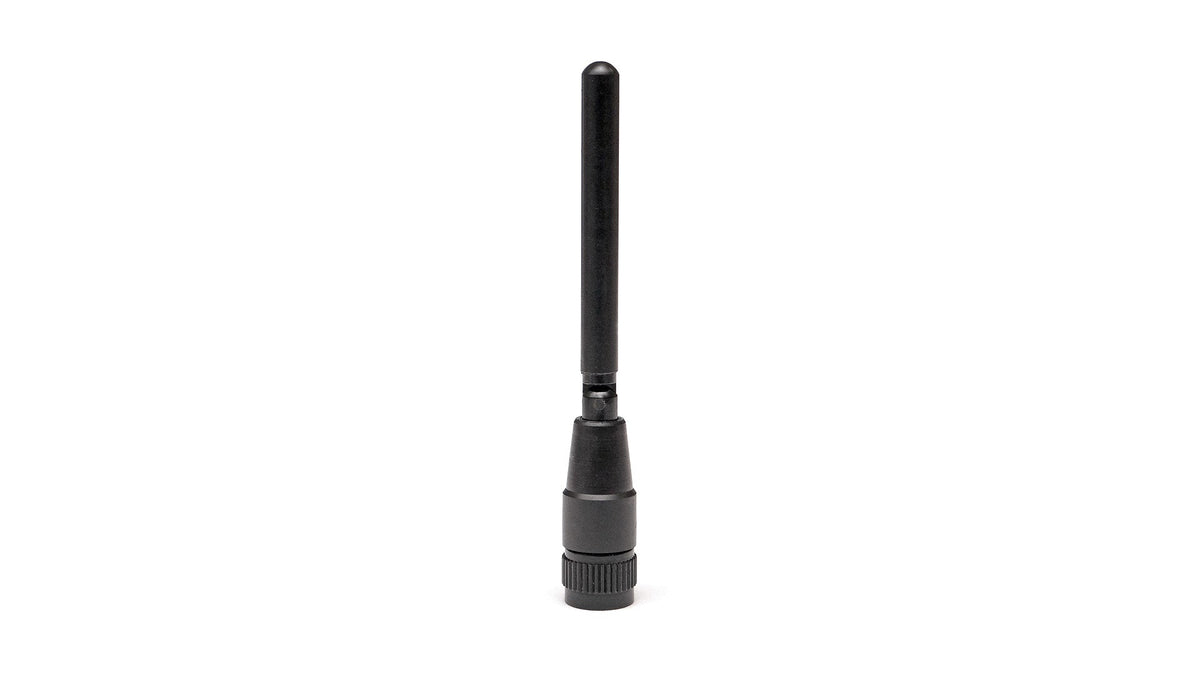

Diese flache Hochleistungsantenne wurde für weltweite 4G-LTE-Konnektivität mit vollständiger Abwärtskompatibilität zu 2G und 3G entwickelt. Ihre Breitbandabdeckung gewährleistet eine stabile und zuverlässige Leistung über alle wichtigen Mobilfunkbänder hinweg und macht sie ideal für den Einsatz in Zugangspunkten, Routern, kleinen Basisstationen, Femtozellen, Repeatern, Signalverstärkern, Flottenmanagement- und Telematikgeräten. Die Antenne verfügt über einen um 360 Grad schwenkbaren und einen klappbaren Anschluss für eine flexible Ausrichtung und eine einfache Installation, insbesondere bei Installationen mit mehreren Antennen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Position: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: Ø 10 × 71 mm

Konnektivität 1 - MOBILFUNK/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3.1:1, ~1.7:1, ~1.5:1
Effizienz (%): ~58, ~67, ~74
Spitzengewinn (dBi): ~0.1, ~2.9, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1024","manufacturer":"2J Antennas","mountingType":"Connector Mount","dimensions_mm":"Ø 10 × 71","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on ground plane of 115 x 45 mm","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-5.9,"vswr":"3.1:1","efficiency_percent":58,"peakGain_dbi":0.1,"averageGain_db":-2.3},{"range_mhz":"1710-2170","returnLoss_db":-11.7,"vswr":"1.7:1","efficiency_percent":67,"peakGain_dbi":2.9,"averageGain_db":-1.7},{"range_mhz":"2500-2700","returnLoss_db":-14.4,"vswr":"1.5:1","efficiency_percent":74,"peakGain_dbi":4.6,"averageGain_db":-1.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1024.pdf"}
