2J | Artikelnummer: 2JW1002

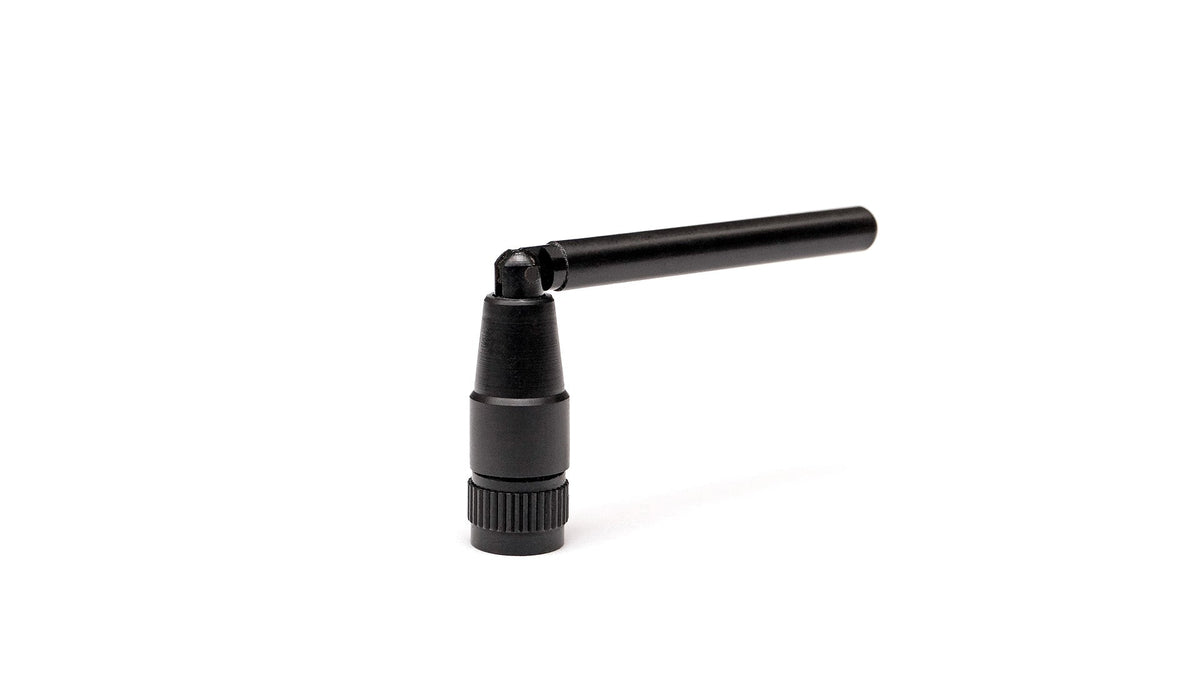

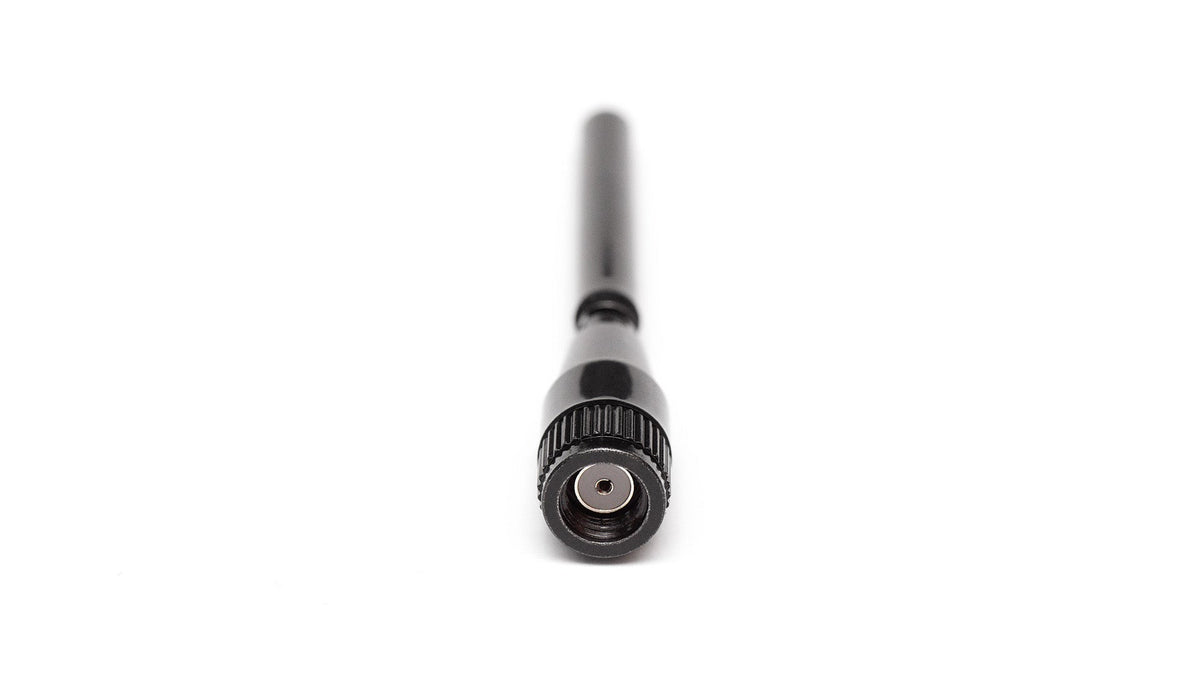

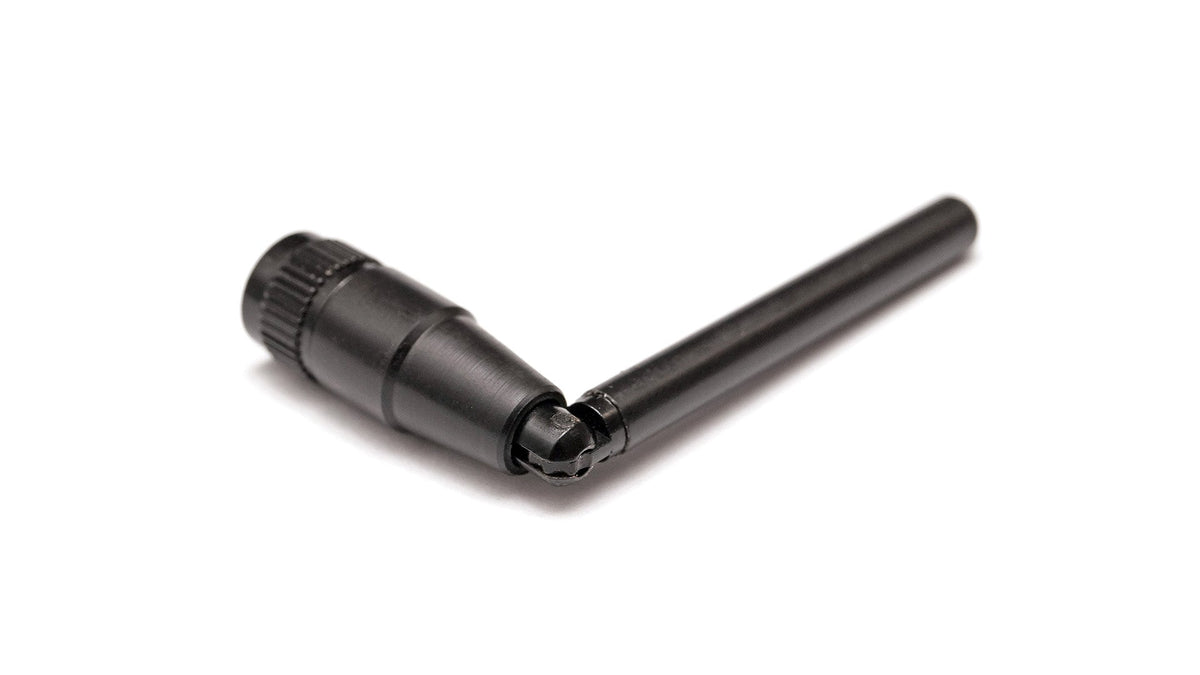

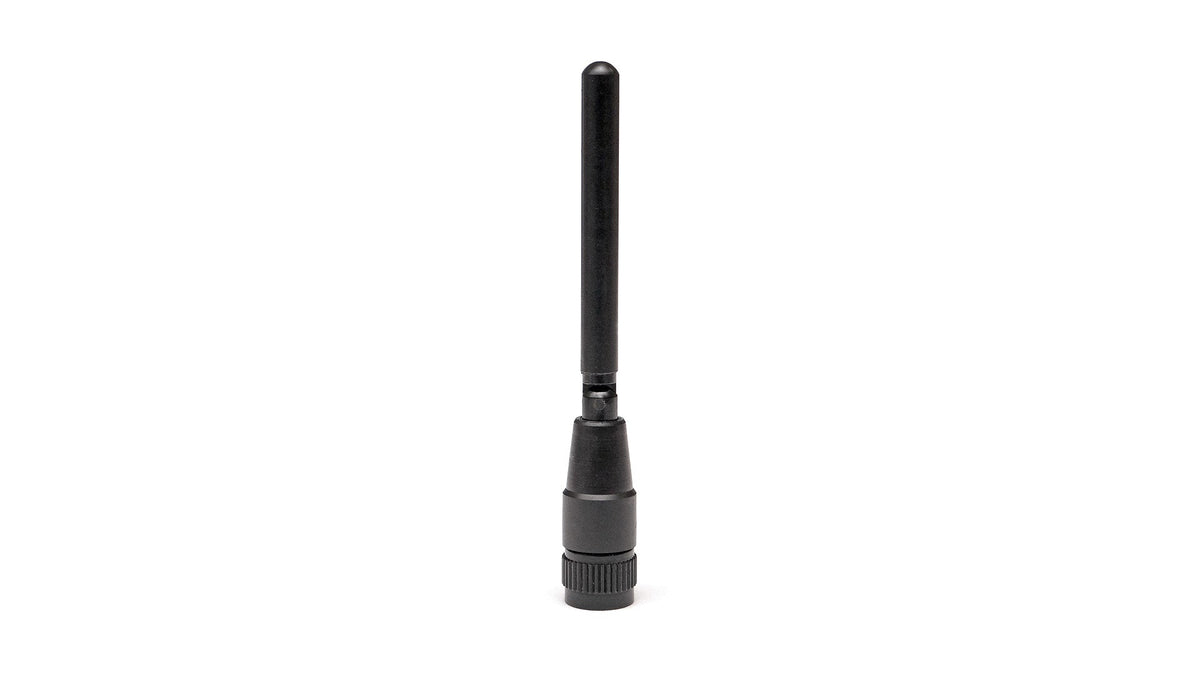

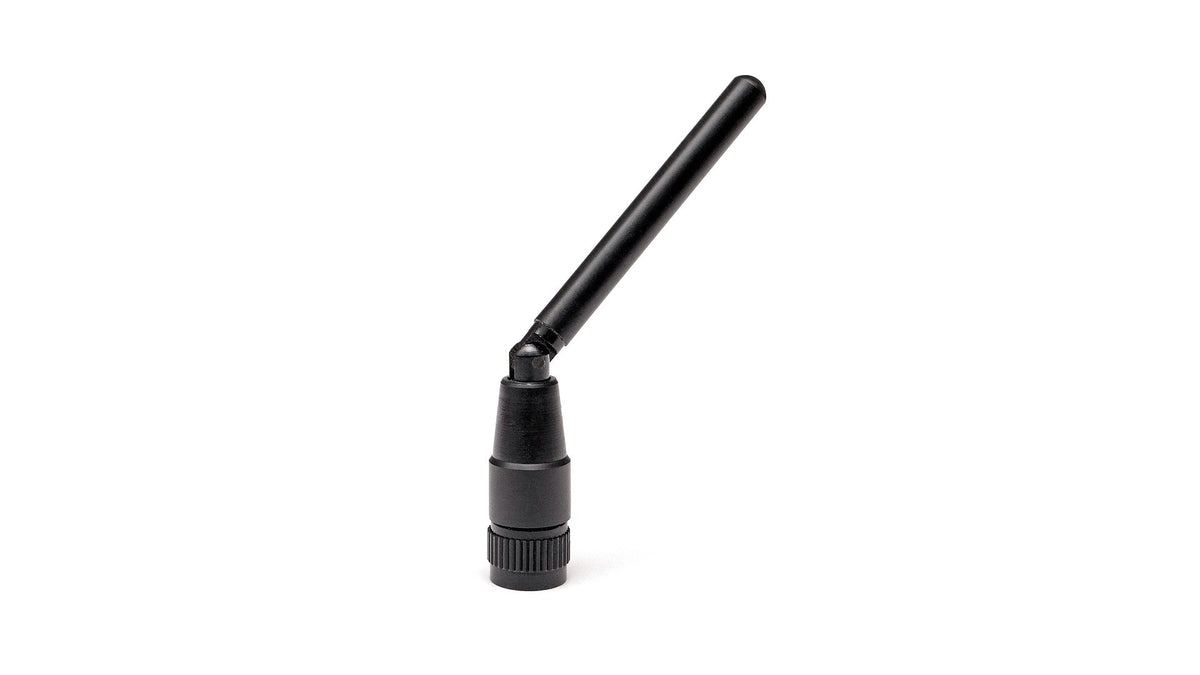

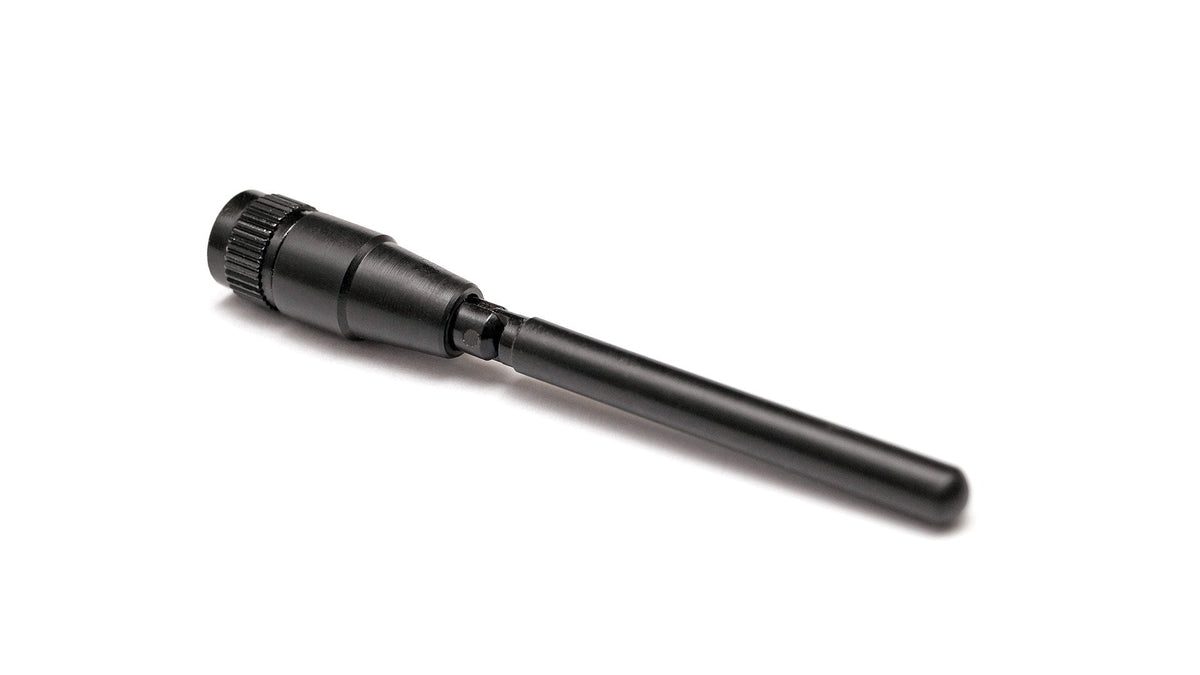

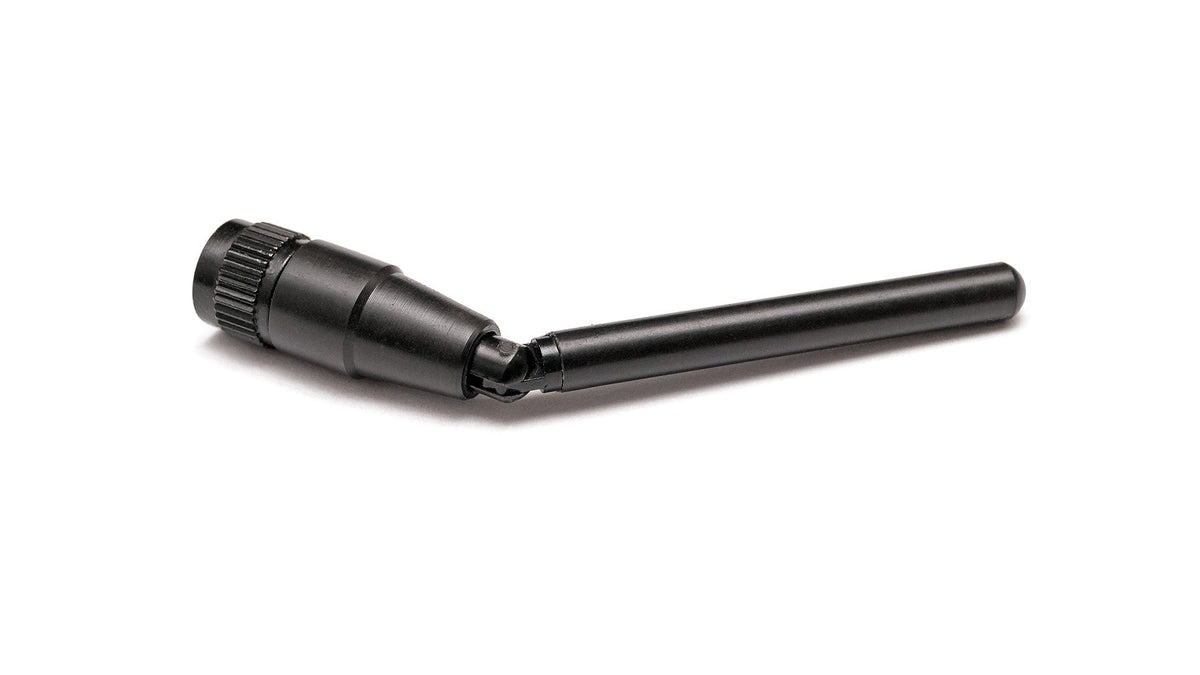

2JW1002 WLAN-, ISM-Schwenkantenne

Name: 2JW1002 WLAN-, ISM-Schwenkantenne
Brand: 2J
SKU: 2JW1002
Price: 4.43 EUR
Availability: InStock

€4,43

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Hochleistungsantenne wurde für zuverlässige drahtlose Konnektivität in verschiedensten Anwendungen entwickelt. Ihr kompakter Formfaktor und der schwenkbare Anschluss machen sie ideal für Installationen mit begrenztem Platz, wobei sie gleichzeitig eine starke Leistung für WLAN-, ISM-, Bluetooth- und ZigBee-Kommunikation bietet. Die Antenne ist von einer Massefläche abhängig und liefert einen Spitzengewinn von bis zu 3,0 dBi. Damit eignet sie sich für Smart-Home-, Industrie-, Transport- und IoT-Umgebungen.

Konnektivitäten

2.4-5.0GHz/WLAN/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: Ø 10 × 71 mm

Konnektivität 1 - 2.4/5.0 GHz ISM

Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.8:1, ~2.8:1
Effizienz (%): ~59.0, ~45.0
Spitzengewinn (dBi): ~3.0, ~1.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1002","manufacturer":"2J Antennas","title":"WiFi ISM Low Profile High Efficiency Antenna","mountingType":"Connector Mount","dimensions_mm":"Ø 10 × 71","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on ground plane of 70 x 35 mm","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-10.7,"vswr":"1.8:1","efficiency_percent":59.0,"peakGain_dbi":3.0,"averageGain_db":-2.3},{"range_mhz":"4920-5925","returnLoss_db":-7.4,"vswr":"2.8:1","efficiency_percent":45.0,"peakGain_dbi":1.0,"averageGain_db":-3.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1002.pdf"}
