2J | Artikelnummer: 2JW0502-C442B

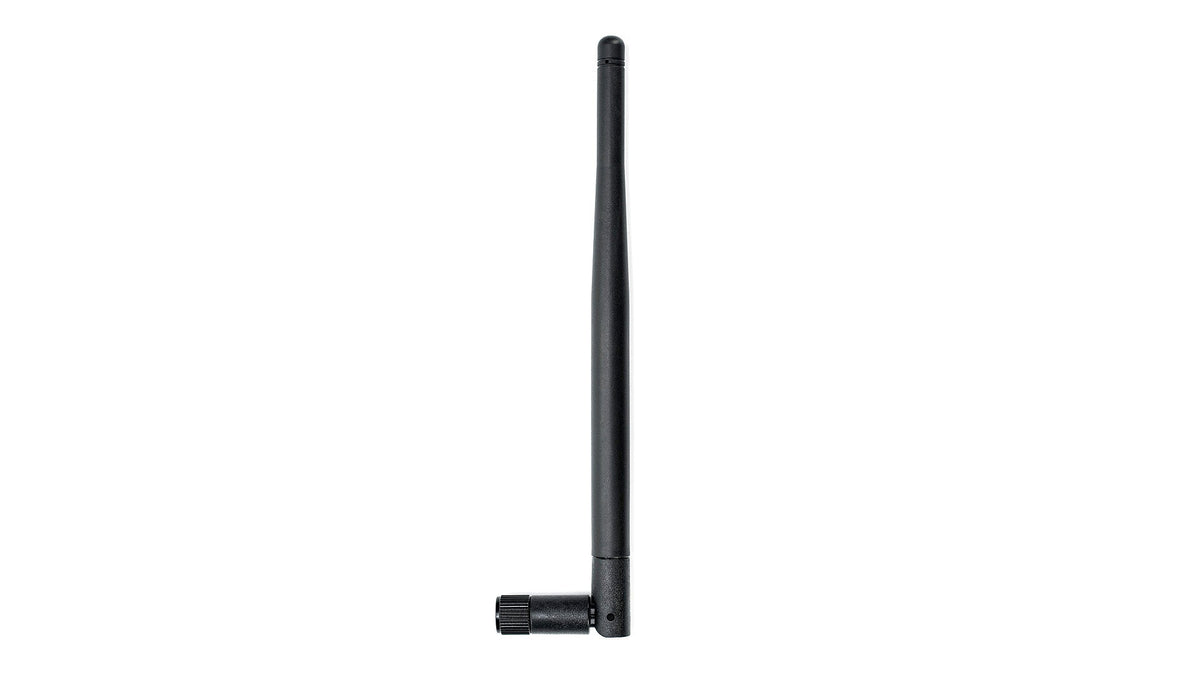

2JW0502-C442B WLAN 6E/7, ISM-Klappantenne mit Steckermontage RPSMA-M

Name: 2JW0502-C442B WLAN 6E/7, ISM-Klappantenne mit Steckermontage RPSMA-M
Brand: 2J
SKU: 2JW0502-C442B
Price: 6.8 EUR
Availability: InStock

€6,80

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Triband-Antenne wurde für WLAN 6E, WLAN 7 und ISM-Anwendungen entwickelt und bietet eine zuverlässige Konnektivität über die 2,4-, 5,0- und 6,0-GHz-Bänder. Ihr dipolartiges Design, das unabhängig von der Massefläche ist, gewährleistet einen zuverlässigen Betrieb und eine hohe Effizienz und macht sie ideal für anspruchsvolle Umgebungen. Der klappbare Anschluss ermöglicht eine flexible Installation und eine optimale Ausrichtung. Perfekt für drahtlose Anwendungen in Smart Home, IoT, Unterhaltung, Industrie und Gewerbe, bei denen hoher Gewinn und konstante Leistung erforderlich sind.

Konnektivitäten

2.4-5.0-6.0GHz/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Anschluss & Kabel

Anschlusstyp: RPSMA-M

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Standort: Extern
Montage: Anschlussmontage
Drahtlose Kurzstreckenstandards: WLAN, Bluetooth, ZigBee
Typ: Einzel
Abmessungen: 173 × Ø 10 mm

Konnektivität 1 - WLAN 6E/7, ISM

Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.2:1, ~2.1:1, ~3.4:1
Effizienz (%): ~58.4, ~56.1, ~44.3
Spitzengewinn (dBi): ~3.1, ~6.6, ~4.5
Impedanz (Ohm): 50
Strahlungsdiagramm: Omnidirektional
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0502-C442B","manufacturer":"2J Antennas","title":"Tri Band WIFI 6E / WIFI 7 ISM Hinged Connector Antenna","mountingType":"Connector Mount","dimensions_mm":"173 × Ø 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-9.0,"vswr":"1.2:1","efficiency_percent":58.4,"peakGain_dbi":3.1,"averageGain_db":-1.8},{"range_mhz":"4920-5925","returnLoss_db":-9.1,"vswr":"2.1:1","efficiency_percent":56.1,"peakGain_dbi":6.6,"averageGain_db":-2.2},{"range_mhz":"5925-7125","returnLoss_db":-5.5,"vswr":"3.4:1","efficiency_percent":44.3,"peakGain_dbi":4.5,"averageGain_db":-3.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw0502-c442b.pdf"}
