2J  |  Artikelnummer: 2JP0102P-SP_3-015MC137-UFL

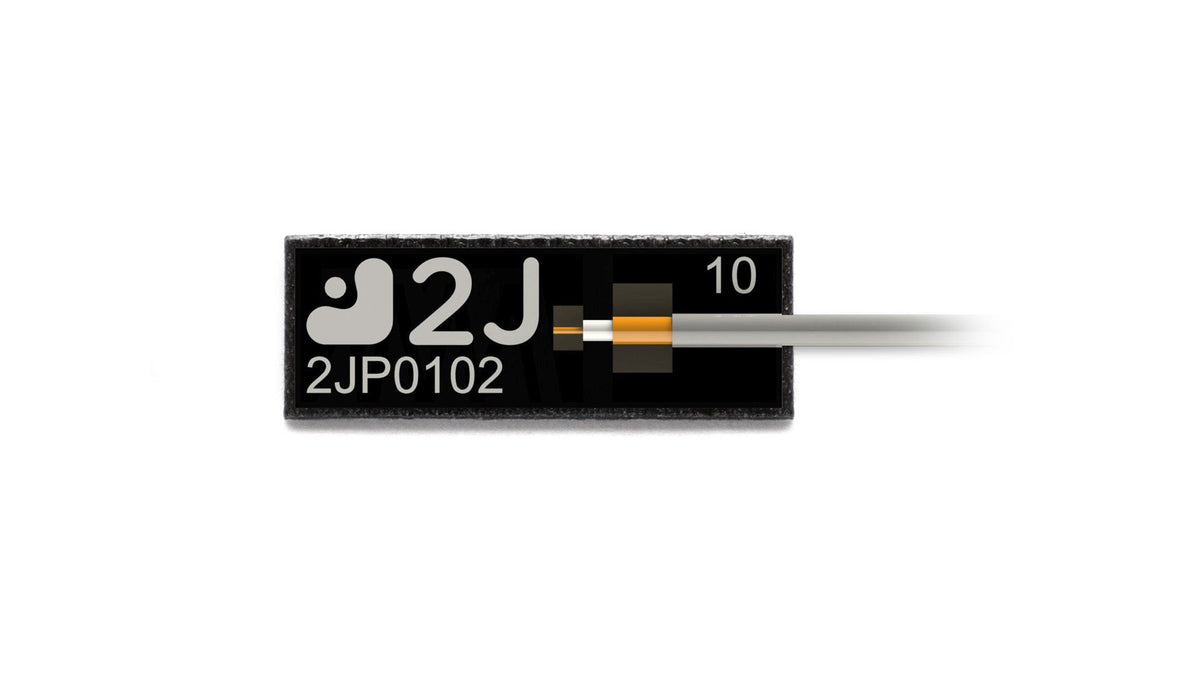

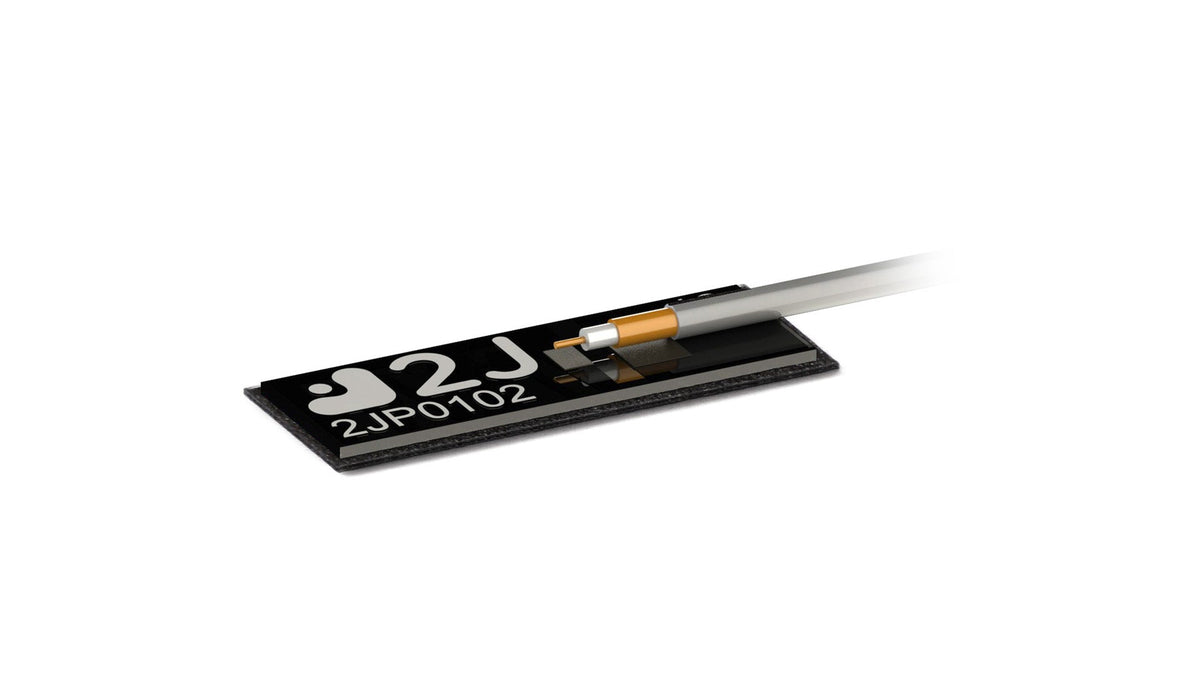

2JP0102P-SP WLAN 6E/7, ISM-Antenne mit starrer Klebemontage U.FL 15cm

€3,67
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke, starre integrierte Antenne wurde für Wi-Fi 6E/7- und ISM-Anwendungen entwickelt und unterstützt den Tri-Band-Betrieb bei 2,4, 5,0 und 6,0 GHz. Die kompakte Glasfaserkonstruktion und die Klebemontage machen sie ideal für die Integration in eine Vielzahl von Intern-Geräten, bei denen Platz und Zuverlässigkeit entscheidend sind. Die Antenne ist unabhängig von der Massefläche und bietet eine hervorragende Effizienz sowie einen hohen Spitzengewinn. Dadurch gewährleistet sie eine robuste drahtlose Konnektivität in anspruchsvollen Umgebungen wie Unterhaltungselektronik, Robotik, Drohnen, Smart Home und IoT-Geräten.

Konnektivitäten

2.4-5.0-6.0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Stecker und Kabel

  • Steckertyp: U.FL
  • kabellänge: 15cm
  • Kabeltyp: MC137


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: PCB
Position: Intern
LPWAN- und IoT-Kommunikation: SigFox, LoRa
Montage: Klebemontage starr
Kurzstrecken-Funkstandards: WLAN, Bluetooth, ZigBee
Typ: Einzel
Abmessungen: 17.5 × 6.5 × 1.4 mm

Konnektivität 1 - Wi-Fi 6E/7, ISM

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~2.4:1, ~2.2:1, ~1.8:1
Effizienz (%): ~47, ~54, ~50
Spitzengewinn (dBi): ~2.5, ~3.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP0102P-SP","manufacturer":"2J Antennas","title":"2.4/5.0/6.0 GHz WiFi 6E / WiFi 7 ISM High Performance Rigid Fiberglass Embedded Antenna","mountingType":"Self-Adhesive","dimensions_mm":"17.5 × 6.5 × 1.4","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 100 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi 6E","BT","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-8.3,"vswr":"2.4:1","efficiency_percent":47,"peakGain_dbi":2.5,"averageGain_db":-3.2},{"range_mhz":"4920-5925","returnLoss_db":-12.6,"vswr":"2.2:1","efficiency_percent":54,"peakGain_dbi":3.5,"averageGain_db":-2.7},{"range_mhz":"5925-7125","returnLoss_db":-14.2,"vswr":"1.8:1","efficiency_percent":50,"peakGain_dbi":3.2,"averageGain_db":-3.0}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"datasheetStandard":{"connector":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":100,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jp0102p-sp.pdf"}
