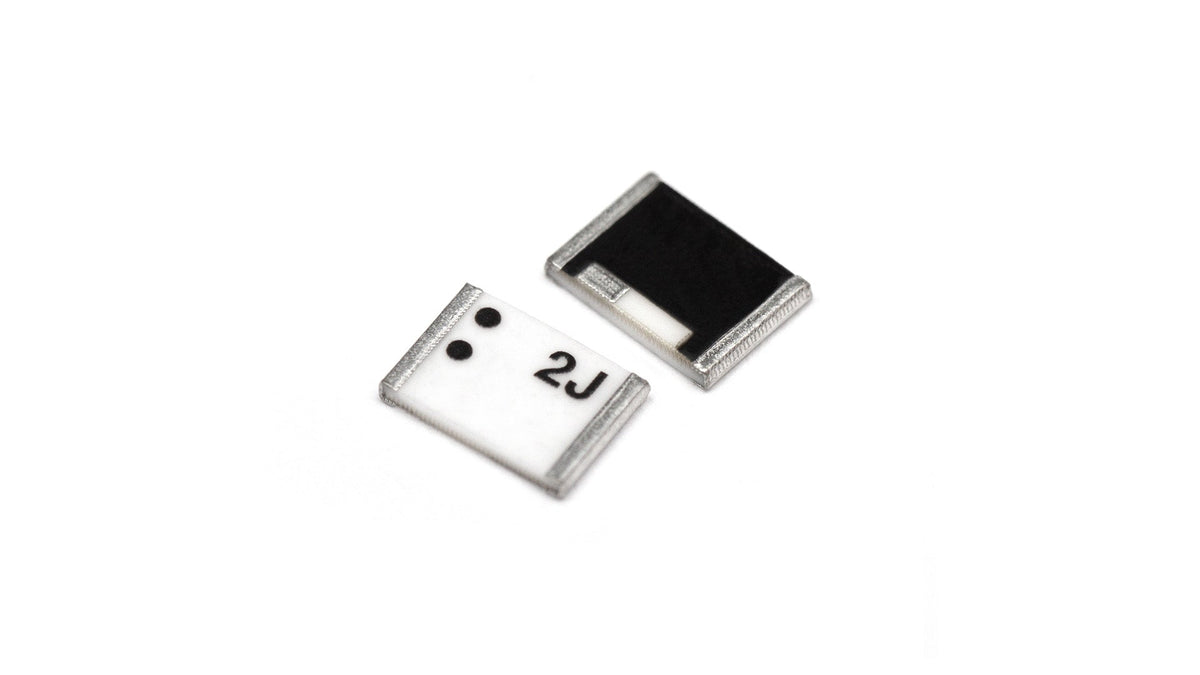

2JL61 GNSS-Keramikantenne zur Oberflächenmontage

Name: 2JL61 GNSS-Keramikantenne zur Oberflächenmontage
Brand: 2J
SKU: 2JL61_3
Price: 1.8 EUR
Availability: InStock

€1,80

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Keramikantenne wurde für hochpräzise globale Navigationsanwendungen entwickelt und unterstützt die Standards GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr oberflächenmontierbares Design ermöglicht eine einfache Integration in eine Vielzahl von Geräten und eignet sich ideal für eingebettete Lösungen mit begrenztem Platzangebot. Die Antenne bietet eine zuverlässige omnidirektionale Abdeckung und eignet sich hervorragend für Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und vieles mehr. Ihr von der Massefläche abhängiges Design gewährleistet eine optimale Leistung in verschiedenen Umgebungen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Oberflächenmontierbare Keramik
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 5.2 x 3.7 x 0.7 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561.098, 1575.42, 1598-1606 MHz
Spitzenverstärkung (dBi): ~1.5, ~1.3, ~1.5
Effizienz (%): ~71.8, ~70.0, ~68.0
Impedanz (Ohm): 50
Strahlungsdiagramm: Omnidirektional
Polarisation: Linear

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JL61","manufacturer":"2J Antennas","title":"GPS/GLONASS/BeiDou/QZSS/Galileo Ceramic Surface Mount Antenna","mountingType":"Surface Mount","dimensions_mm":"5.2 × 3.7 × 0.7","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on ground plane of 80 x 40 mm","elements":[{"elementID":"Connection 1","type":"GNSS (passive)","standards":["BeiDou","GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":-13.6,"vswr":"1.5:1","efficiency_percent":71.8,"peakGain_dbi":2.2,"averageGain_db":-1.4},{"range_mhz":"1575.42","returnLoss_db":-16.7,"vswr":"1.3:1","efficiency_percent":70.0,"peakGain_dbi":2.3,"averageGain_db":-1.6},{"range_mhz":"1598-1606","returnLoss_db":-14.0,"vswr":"1.5:1","efficiency_percent":68.0,"peakGain_dbi":2.3,"averageGain_db":-1.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jl61.pdf"}
