2J  |  Artikelnummer: 2JF0102P-010MC137-UFL

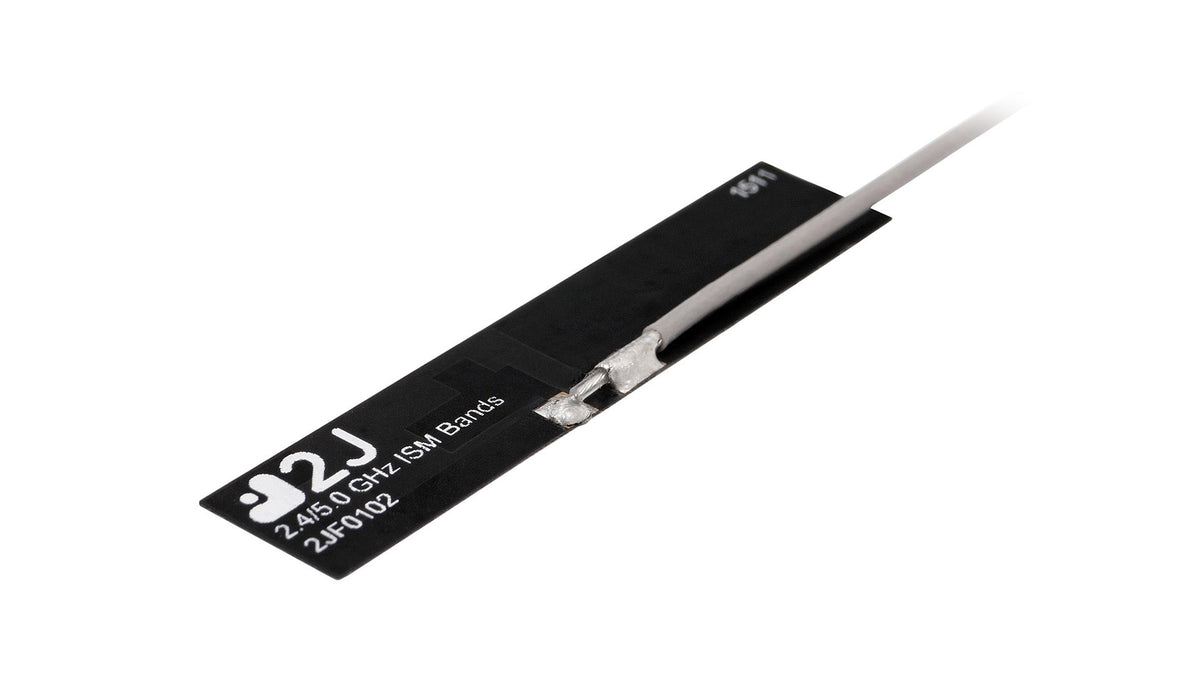

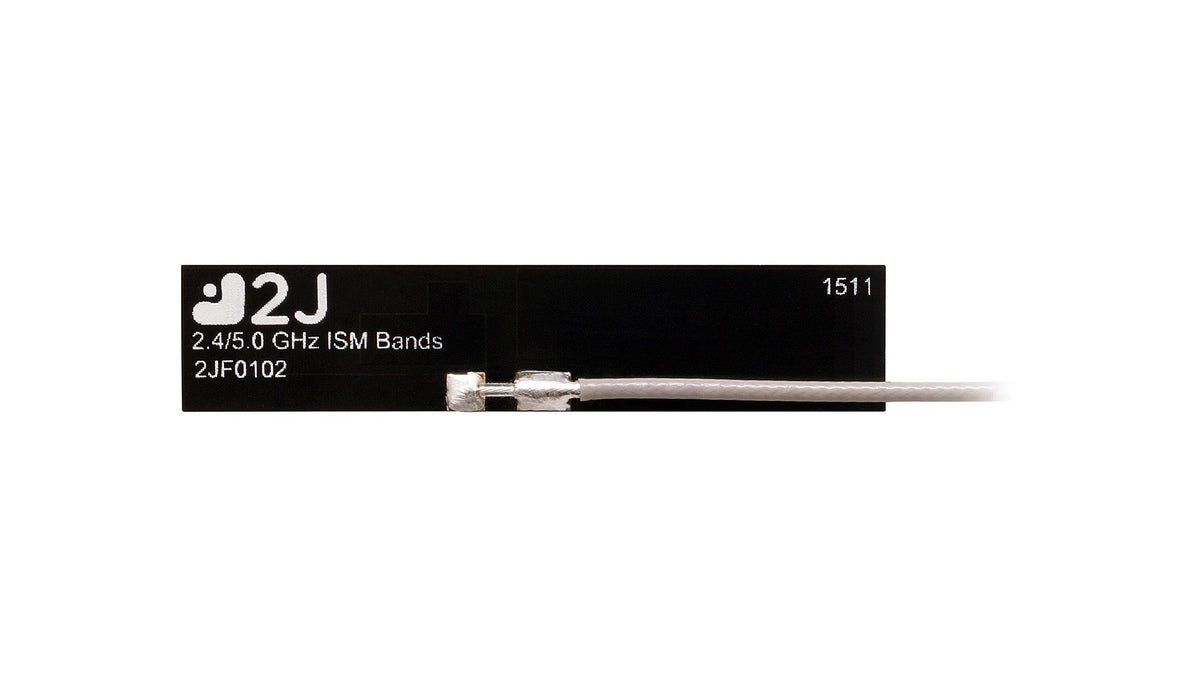

2JF0102P WLAN-6E/7-, ISM-flexible interne Klebeantenne, U.FL 10cm

€9,00
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne wurde für Hochleistungsanwendungen mit WLAN 6E/7 und im ISM-Band entwickelt. Ihre Unabhängigkeit von der Massefläche und die kompakte Bauform machen sie ideal für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Smart-Home-Geräte und mehr. Die Antenne bietet eine hohe Effizienz und einen hohen Spitzengewinn und unterstützt anspruchsvolle Anforderungen an Datendurchsatz, Geschwindigkeit und Zuverlässigkeit moderner drahtloser Systeme.

Konnektivitäten

2.4-5.0-6.0GHz/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Anschluss & Kabel

  • Anschlusstyp: U.FL-Male
  • Kabellänge: 10cm
  • Kabeltyp: MC137


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: FPC
Position: Intern
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 39.6x 8.4 x 0.1 mm

Konnektivität 1 - WLAN 6E/7, ISM

Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
VSWR: ~1.2:1, ~1.4:1, ~2.1:1
Effizienz (%): ~76, ~82, ~60.4
Spitzengewinn (dBi): ~2.2, ~3.8, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0102P","manufacturer":"2J Antennas","title":"2.4/5.0/6.0 GHz WIFI 6E / WIFI 7 ISM Flexible Ultra-Thin PCB Adhesive Antenna","mountingType":"Self-Adhesive","dimensions_mm":"39.6 × 8.4 × 0.1","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plastic plate","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi 6E","BT","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-20.8,"vswr":"1.2:1","efficiency_percent":76,"peakGain_dbi":2.2,"averageGain_db":-1.2},{"range_mhz":"4920-5925","returnLoss_db":-15.5,"vswr":"1.4:1","efficiency_percent":82,"peakGain_dbi":3.8,"averageGain_db":-0.8},{"range_mhz":"5925-7125","returnLoss_db":-8.9,"vswr":"2.1:1","efficiency_percent":60.4,"peakGain_dbi":3.2,"averageGain_db":-2.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":100}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf0102p.pdf"}
