Beschreibung
Diese kompakte keramische SMD-Antenne ist für zuverlässige drahtlose Konnektivität über kurze und lange Distanzen mit den Standards WLAN, Bluetooth, ZigBee, ISM, SigFox und LoRa ausgelegt. Sie arbeitet in den 2,4-GHz- und 5,0-GHz-ISM-Bändern und eignet sich ideal für die Integration in Smart-Home-Geräte, Unterhaltungselektronik, drahtlose Unternehmensnetzwerke, Versorgungszähler und andere drahtlose Anwendungen, bei denen Platz knapp ist. Die keramische Konstruktion gewährleistet Langlebigkeit und eine gleichbleibende Leistung, selbst bei extremen Temperaturen. Ihr von der Massefläche abhängiges Design und ihr hoher Wirkungsgrad machen sie zu einer vielseitig einsetzbaren Lösung für integrierte drahtlose Anwendungen.
Konnektivitäten
2.4-5.0GHz/WiFi/LPWA/BT/ZigBee/RFID/ISM
Installation / Umgebungsbedingungen
Mit einer minimalen Integrationsfläche von 15.6mm x 14.5mm ermöglicht die kompakte Größe eine einfache Integration in Ihre drahtlosen Netzwerkanwendungen. Das hochwertige Keramikdesign bietet Langlebigkeit und hält extremen Temperaturen zwischen -40°C und +80°C stand. Diese Antenne ist von der Massefläche abhängig und erreicht einen Wirkungsgrad von ~75.1% bei 2.4 GHz und ~52% bei 5.0 GHz. RoHS-konform hergestellt und für eine effiziente automatisierte Fertigung auf Gurt und Rolle geliefert.
Technische Daten
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Keramik
Position: Intern
Montage: Keramische SMD-Montage
Typ: Einzel
Abmessungen: 5.3 × 2 × 1.3 mm
Konnektivität 1 - 2.4/5.0 GHz ISM
Standards: WiFi, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.4:1, ~1.5:1
Wirkungsgrad (%): ~75.1, ~52.0
Spitzenverstärkung (dBi): ~2.3, ~1.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

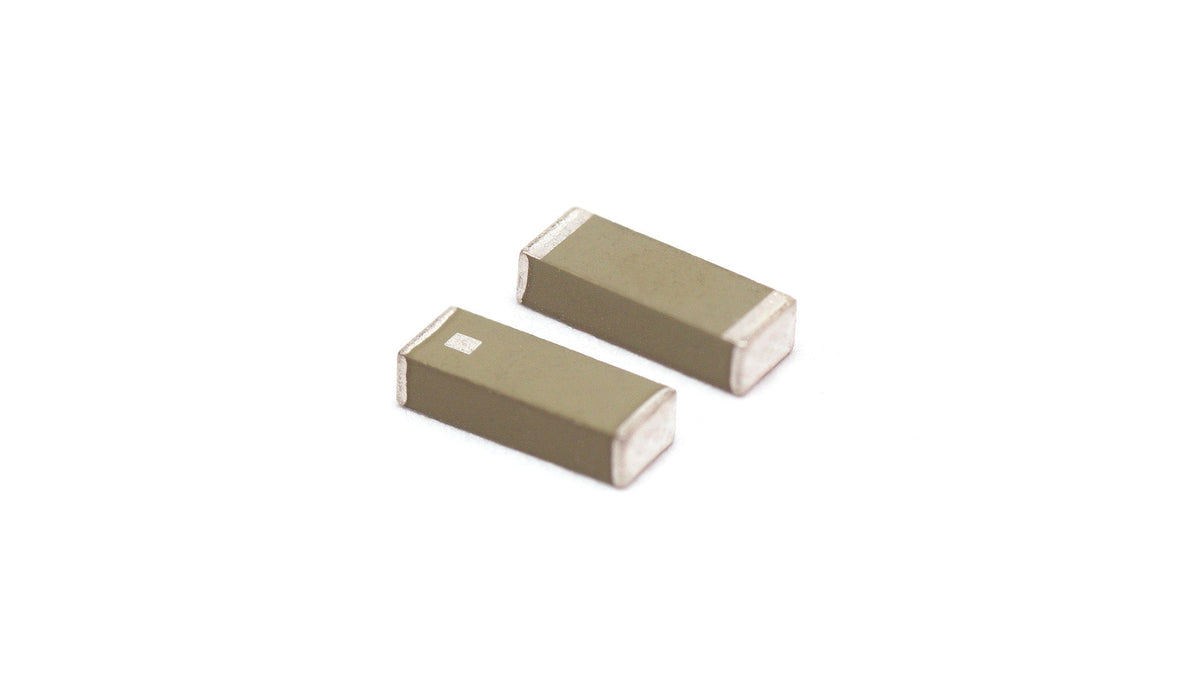

2JE07h WLAN-, ISM-Keramikantenne zur Oberflächenmontage
