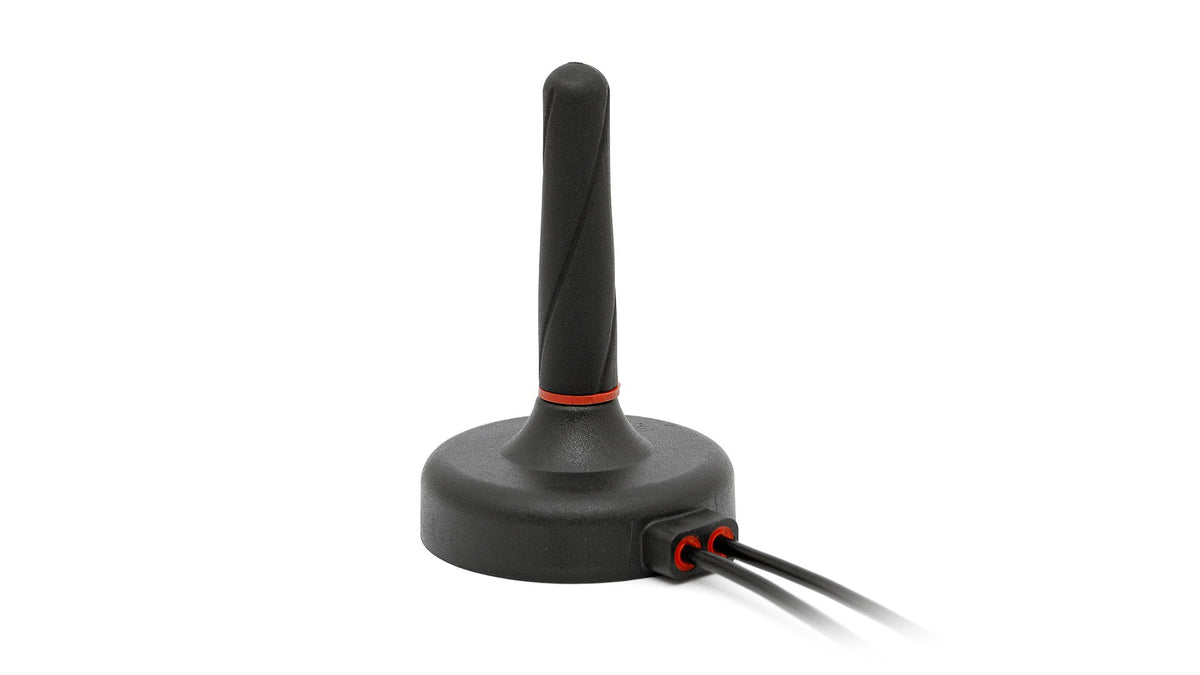

Diese leistungsstarke Kombinationsantenne wurde für zuverlässige Konnektivität in anspruchsvollen Umgebungen entwickelt. Sie unterstützt sowohl 4G/LTE-Mobilfunk- als auch GNSS-Technologien (GPS, Galileo, GLONASS, QZSS) und eignet sich ideal für Anwendungen wie Asset-Tracking, Flottenmanagement, Telematik und industrielles IoT. Die Magnetische Halterung ermöglicht eine schnelle und sichere Installation auf Metalloberflächen, während das robuste Gehäuse Langlebigkeit unter rauen Außenbedingungen gewährleistet. Mit Schutzart IP67 und IP69K eignet sich diese Antenne besonders für den Einsatz in Automobil-, Transport- und unternehmenskritischen Anwendungen.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol, Patch
Mobilfunktechnologien: 4G/LTE
Position: Extern
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 54 × 80 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~1.6:1, ~1.5:1
Effizienz (%): ~57, ~53, ~46
Spitzenverstärkung (dBi): ~1.3, ~2.0, ~2.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1610 MHz
VSWR: ≤1.2:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 26 @ 3V / 27 @ 5V
Spannung (V): 2.7 – 5.5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J7541MG","manufacturer":"2J Antennas","title":"4G LTE/3G/2G, GPS/Galileo High Performance Magnetic Mount Antenna","mountingType":"Magnetic Mount","dimensions_mm":"Ø 54 × 80","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69K","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-11.6,"vswr":"2.1:1","efficiency_percent":57.0,"peakGain_dbi":1.3,"averageGain_db":-2.4},{"range_mhz":"1710-2170","returnLoss_db":-13.0,"vswr":"1.6:1","efficiency_percent":53.0,"peakGain_dbi":2.0,"averageGain_db":-2.7},{"range_mhz":"2500-2700","returnLoss_db":-15.2,"vswr":"1.5:1","efficiency_percent":46.0,"peakGain_dbi":2.6,"averageGain_db":-3.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"GPS/GLONASS (active)","standards":["GPS","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"<-20","vswr":"<1.2:1"},{"range_mhz":"1598-1610","returnLoss_db":"<-20","vswr":"<1.2:1"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"26 @ 3 V, 27 @ 5 V","noiseFigure_db":"1.5","voltageRange_v":"2.7 - 5.5","current_ma":"15 - 25","powerConsumption_mw":"40 - 137","sawFilter":"No Filter"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"RG174","cableLength_mm":2000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7541mg.pdf"}
