2J | Artikelnummer: 2J6984BGFa-300D302-C899GRST_C899GRST_300D100-C20GBST

2J6984BGFa 5G, GNSS Antenne mit Schraubbefestigung Phoenix SMA-M 300cm IP67/IP69

Name: 2J6984BGFa 5G, GNSS Antenne mit Schraubbefestigung Phoenix SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J6984BGFa-300D302-C899GRST_C899GRST_300D100-C20GBST
Price: 40.2 EUR
Availability: InStock

€40,20

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreitbandige 3-in-1-Antenne bietet leistungsstarke Konnektivität für anspruchsvolle drahtlose Anwendungen. Mit dualem 5G-NR-MIMO und aktiver GNSS-Unterstützung eignet sie sich ideal für industrielle, gewerbliche und private Umgebungen, die einen zuverlässigen Datendurchsatz und präzise Navigation erfordern. Das flache, robuste Gehäuse gewährleistet Langlebigkeit und Schutz vor rauen Bedingungen und macht die Antenne geeignet für Automotive-Anwendungen, Transport, Anlagenverfolgung und kritische Kommunikation. Das omnidirektionale Design sorgt für eine konstante Signalstärke, während die verdrehsichere Schraubbefestigung eine sichere Installation auf verschiedenen Oberflächen ermöglicht.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

Anschlusstyp: SMA-Stecker
Kabellänge: 300cm
Kabeltyp: D302/D100

Installation / Umgebung

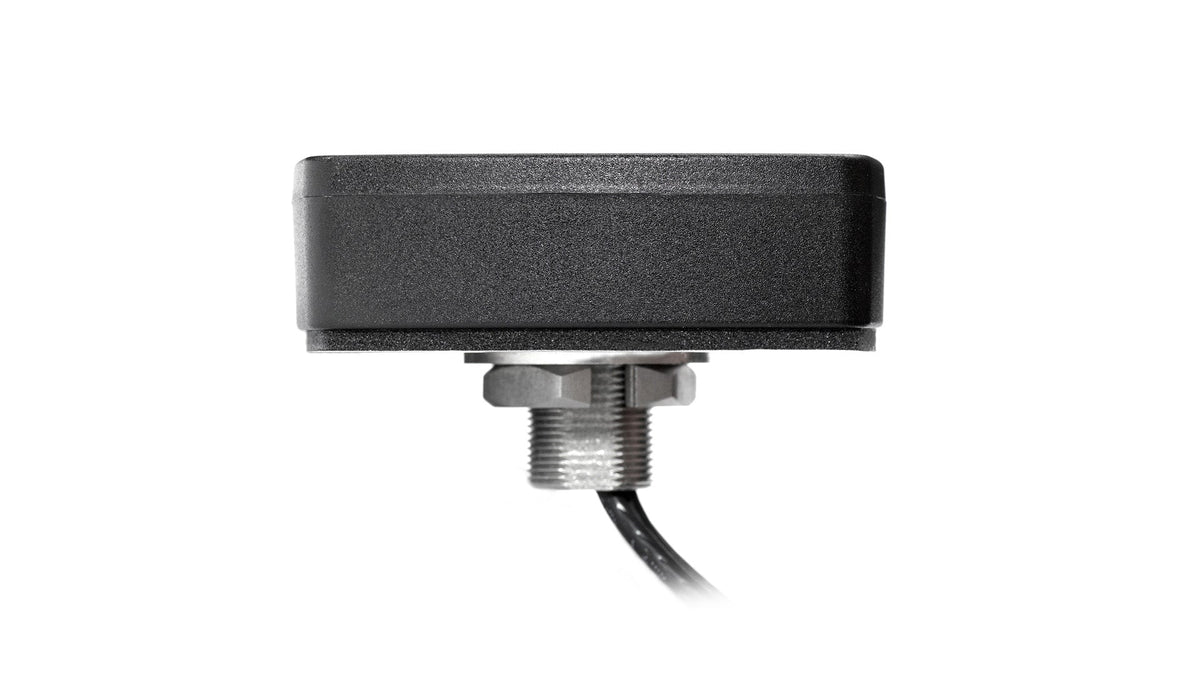

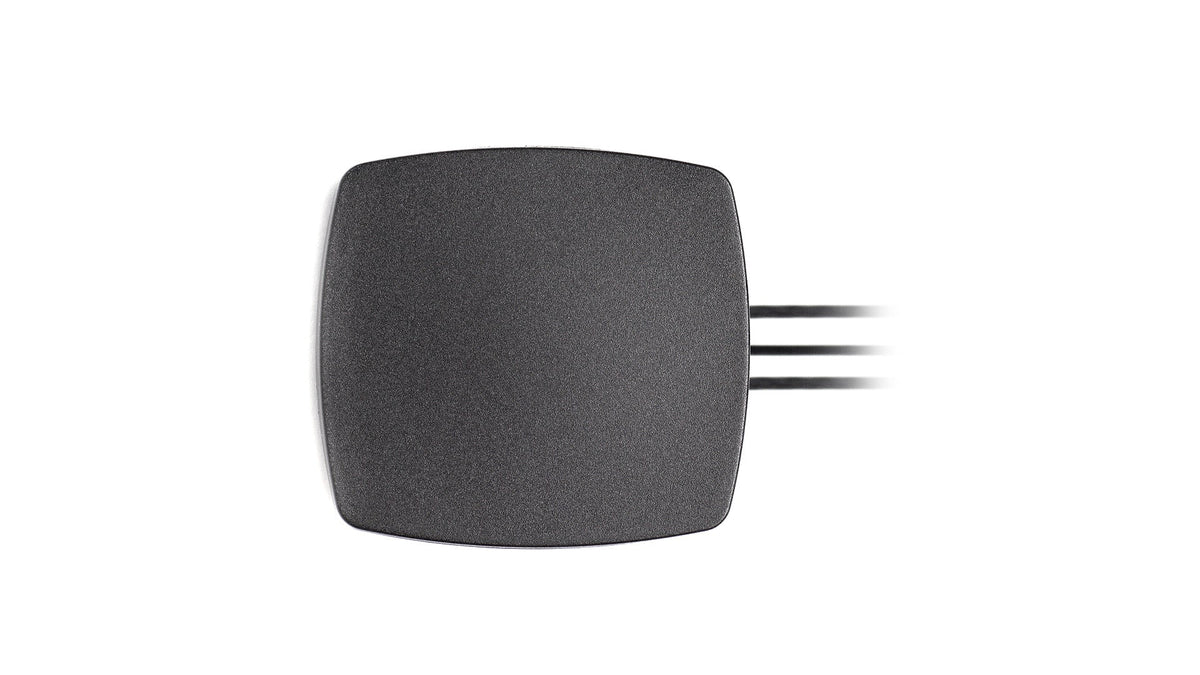

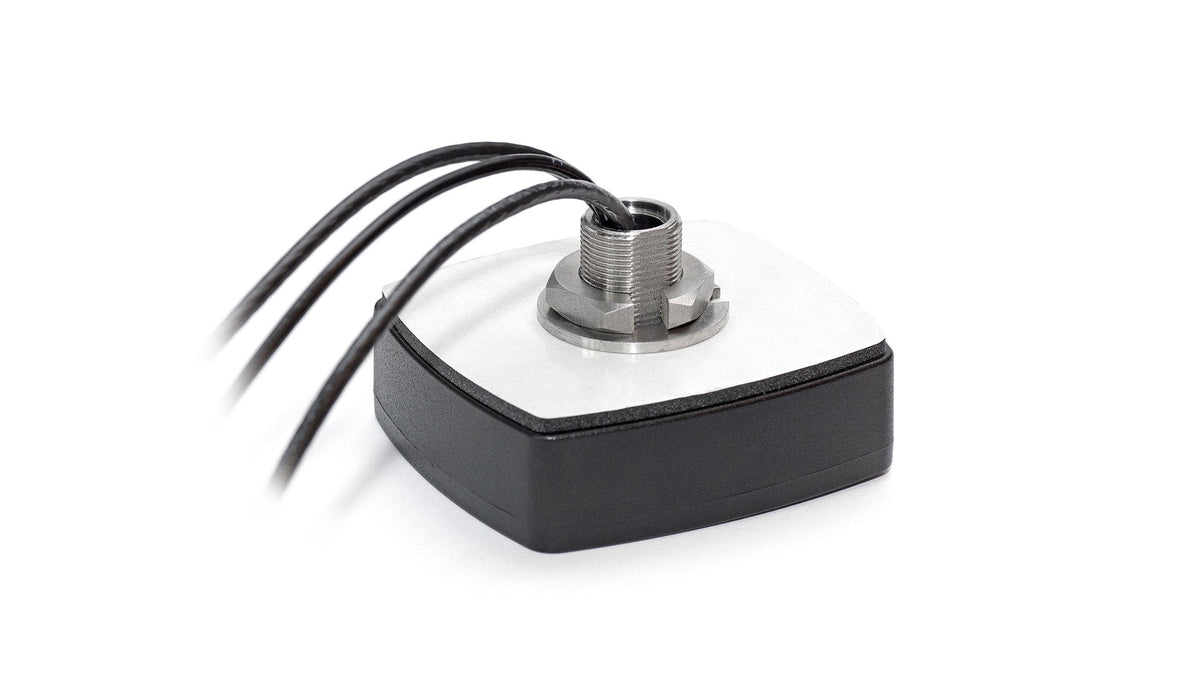

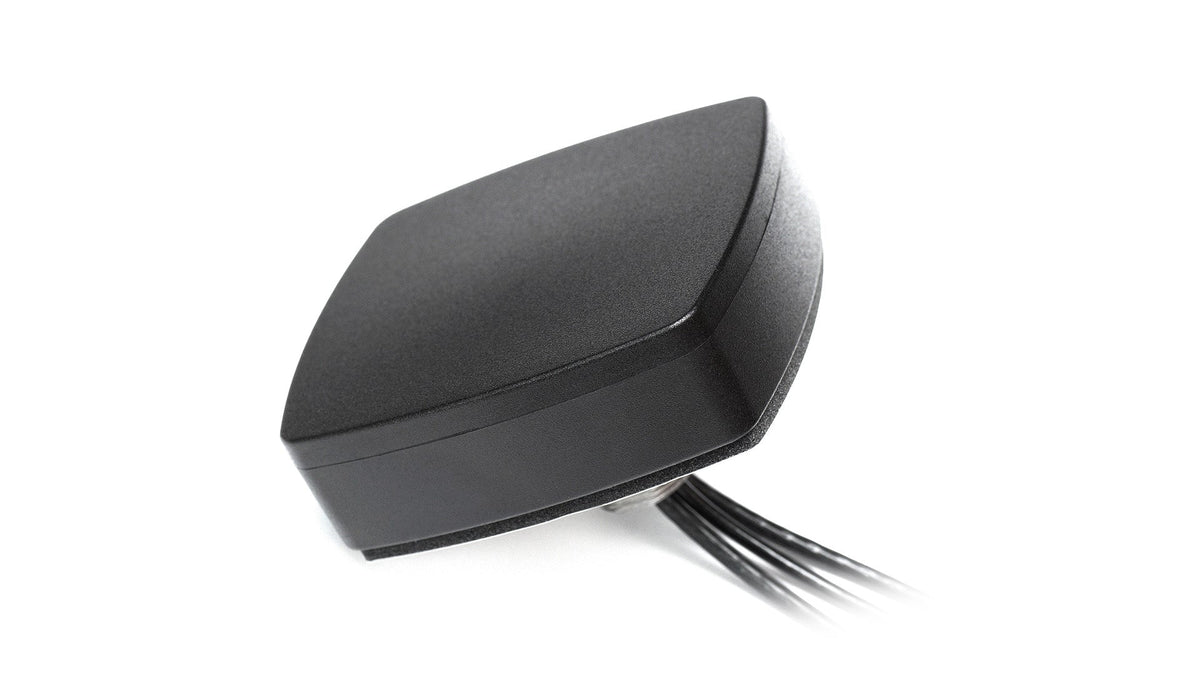

Das flache, kastenförmige Antennengehäuse misst 80 x 74 x 25.6 mm und wird aus hochbeständigem, UV-stabilem ASA-Material gefertigt (in Schwarz und Weiß erhältlich). Die vollständig nach IP67 und IP69 zertifizierte Antenne ist auch unter härtesten Bedingungen umfassend gegen Wasser und Staub geschützt. Dank der robusten, verdrehsicheren Schraubbefestigung kann die Antenne sicher und einfach auf vertikalen oder horizontalen Oberflächen installiert werden, ohne dass eine Erdung erforderlich ist. Aufgrund des omnidirektionalen Strahlungsmusters sollte die Antennenposition für eine optimale und unterbrechungsfreie Signalstärke auf eine Sichtlinie von 360 Grad ausgerichtet sein.
Jedes D302/D100-Kabel ist 300 cm lang, verfügt über einen SMA-Stecker und wird für eine einfache Installation durch die Schraubbefestigung geführt. Diese Antenne ist auf optimale Leistung abgestimmt. Daher ist es wichtig, den richtigen Kabeltyp und die richtige Kabellänge zu verwenden, um Leistungsverluste zu vermeiden. Für vielfältige kundenspezifische Anforderungen steht ein Expertenteam bei der Antennenauswahl zur Verfügung und bietet eine große Auswahl an alternativen Anschlüssen und Kabeln.
Alle Produkte werden ohne gefährliche Materialien entwickelt und hergestellt und erfüllen gleichzeitig vollständig die Anforderungen von REACH und RoHS.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 5G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 × 74 × 25.6 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-11.2, ~-8.3, ~-7.1, ~-7.4
VSWR: ~2.0:1, ~2.6:1, ~3.2:1, ~2.6:1
Wirkungsgrad (%): ~46.2, ~50.5, ~32.5, ~30.5
Spitzengewinn (dBi): ~2.1, ~5.0, ~3.8, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-9.6, ~-8.2, ~-6.9, ~-7.0
VSWR: ~2.2:1, ~2.6:1, ~3.3:1, ~2.8:1
Wirkungsgrad (%): ~45.1, ~52.0, ~40.1, ~33.5
Spitzengewinn (dBi): ~3.2, ~5.0, ~5.1, ~4.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1606
VSWR: <=1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2.7 V
SAW-Filtertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6984BGFa","manufacturer":"2J Antennas","mountingType":"Screw Mount","dimensions_mm":"80 × 74 × 25.6","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 100 cm D302 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-11.2,"vswr":"2.0:1","efficiency_percent":46.2,"peakGain_dbi":2.1,"averageGain_db":-3.5},{"range_mhz":"1427-2690","returnLoss_db":-8.3,"vswr":"2.6:1","efficiency_percent":50.5,"peakGain_dbi":5.0,"averageGain_db":-3.1},{"range_mhz":"3300-5000","returnLoss_db":-7.1,"vswr":"3.2:1","efficiency_percent":32.5,"peakGain_dbi":3.8,"averageGain_db":-5.1},{"range_mhz":"5150-5925","returnLoss_db":-7.4,"vswr":"2.6:1","efficiency_percent":30.5,"peakGain_dbi":3.9,"averageGain_db":-5.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-9.6,"vswr":"2.2:1","efficiency_percent":45.1,"peakGain_dbi":3.2,"averageGain_db":-3.7},{"range_mhz":"1427-2690","returnLoss_db":-8.2,"vswr":"2.6:1","efficiency_percent":52.0,"peakGain_dbi":5.0,"averageGain_db":-3.0},{"range_mhz":"3300-5000","returnLoss_db":-6.9,"vswr":"3.3:1","efficiency_percent":40.1,"peakGain_dbi":5.1,"averageGain_db":-4.3},{"range_mhz":"5150-5925","returnLoss_db":-7.0,"vswr":"2.8:1","efficiency_percent":33.5,"peakGain_dbi":4.7,"averageGain_db":-4.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"GPS/GLONASS/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"<=-15.0","vswr":"<=1.4:1"},{"range_mhz":"1598-1606","returnLoss_db":"<=-15.0","vswr":"<=1.4:1"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.5","voltageRange_v":"1.5 - 3.6","current_ma":"9","powerConsumption_mw":"24.3","esdProtection_kv":2,"sawFilter":"Pre-Filter","patchSize_mm":"18 x 18 x 4"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"D100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6984bgfa.pdf"}
