Beschreibung
Diese ultrabreitbandige 2-in-1-Antenne bietet leistungsstarke 5G-Mobilfunk- und GNSS-Ortung in einem kompakten Gehäuse mit niedrigem Profil. Sie wurde für industrielle, gewerbliche und private Anwendungen entwickelt und gewährleistet zuverlässige Konnektivität, hohen Datendurchsatz und präzise Navigation. Das omnidirektionale Strahlungsmuster und die robuste Konstruktion machen sie ideal für anspruchsvolle Umgebungen wie Automotive, Transport, Asset-Tracking und kritische Kommunikation.
- Unterstützt 5G NR, 4G LTE, FirstNet, CBRS, LPWA, 3G, 2G und GNSS (GPS, QZSS, Galileo, GLONASS)
- Aktives GNSS mit 28 dB Verstärkung und Vorfilter für präzise Navigation
- IP67- und IP69-zertifiziert für vollständigen Wasser- und Staubschutz
- Robuste, verdrehsichere Schraubbefestigung für eine sichere Installation
- Anpassbare Kabel- und Steckeroptionen verfügbar
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
Stecker & Kabel
- Steckertyp: SMA-M
- Kabellänge: 300cm
- Kabeltyp: D302/LL100
Installation / Umgebung

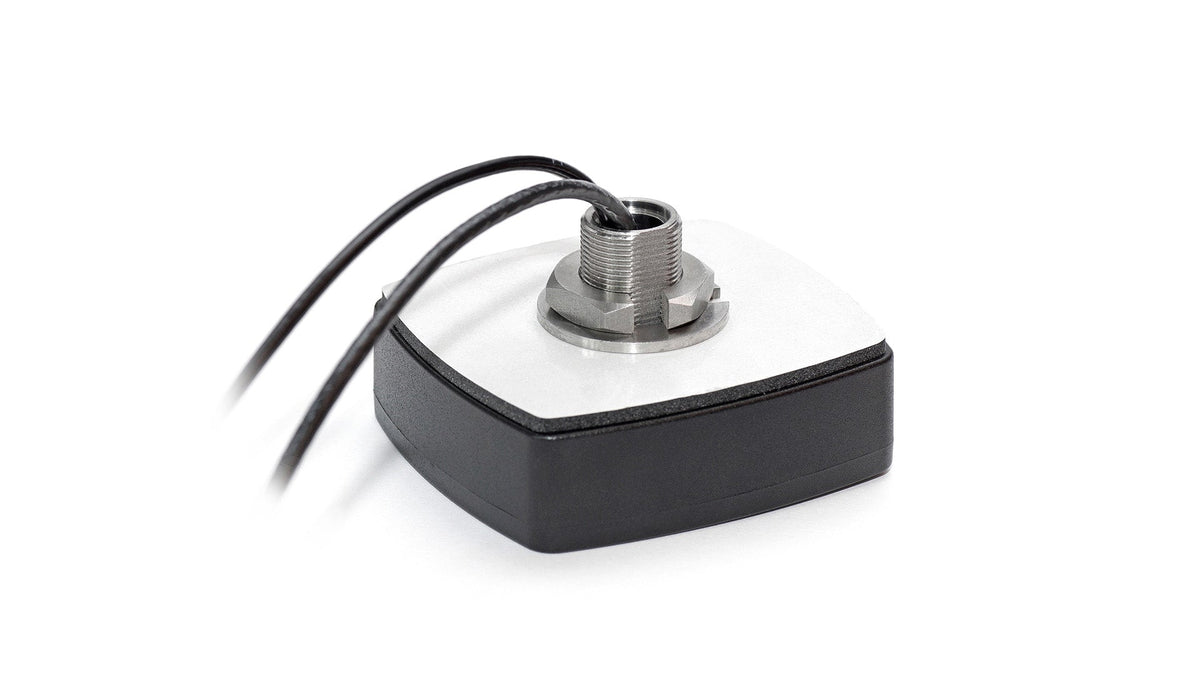

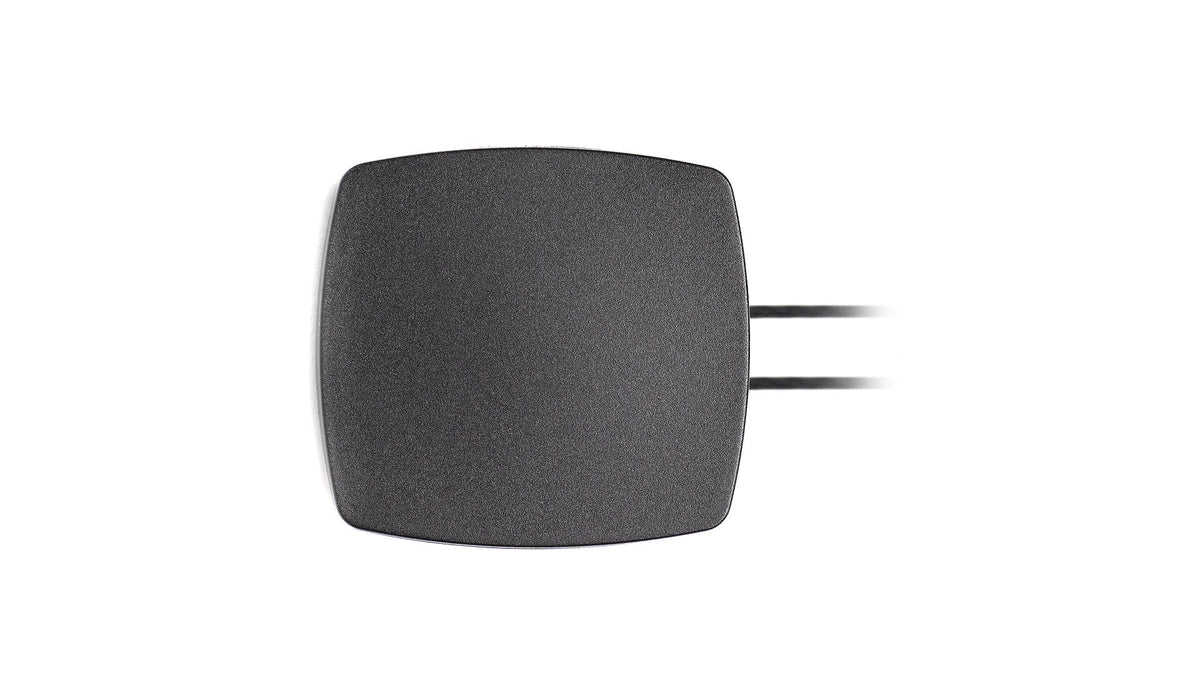

Das Antennengehäuse in flacher Kastenform misst 80 x 74 x 25.6 mm und wird aus äußerst langlebigem, UV-beständigem ASA-Material gefertigt (in Schwarz und Weiß erhältlich). Die vollständig nach IP67 und IP69 zertifizierte Antenne ist auch unter härtesten Bedingungen umfassend gegen Wasser und Staub geschützt. Dank der robusten, verdrehsicheren Schraubbefestigung lässt sich die Antenne sicher und einfach auf vertikalen oder horizontalen Flächen installieren, ohne dass eine Erdung erforderlich ist. Aufgrund des omnidirektionalen Strahlungsmusters sollte die Antennenposition für eine optimale und unterbrechungsfreie Signalstärke auf eine Sichtlinie von 360 Grad ausgerichtet sein. Jedes D302/LL100-Kabel ist 300 cm lang, verfügt über einen SMA-Stecker (männlich) und wird für eine einfache Installation durch die Schraubbefestigung geführt. Diese Antenne ist auf optimale Leistung abgestimmt. Daher sind der korrekte Kabeltyp und die richtige Kabellänge wichtig, um Leistungsverluste zu vermeiden. Für vielfältige Anpassungsanforderungen steht ein Expertenteam bei der Antennenauswahl zur Verfügung und bietet eine große Auswahl an alternativen Steckern und Kabeln. Alle Produkte werden ohne Gefahrstoffe entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Anforderungen.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 × 74 × 25.6 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8.9, ~-9.2, ~-8.2, ~-7.5
VSWR: ~2.6:1, ~2.4:1, ~2.7:1, ~2.5:1
Effizienz (%): ~55.0, ~51.2, ~25.7, ~28.3
Spitzenverstärkung (dBi): ~2.3, ~5.1, ~2.6, ~2.7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25
Konnektivität 2 - GPS/GLONASS
VSWR: <=1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
SAW-Filtertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1606

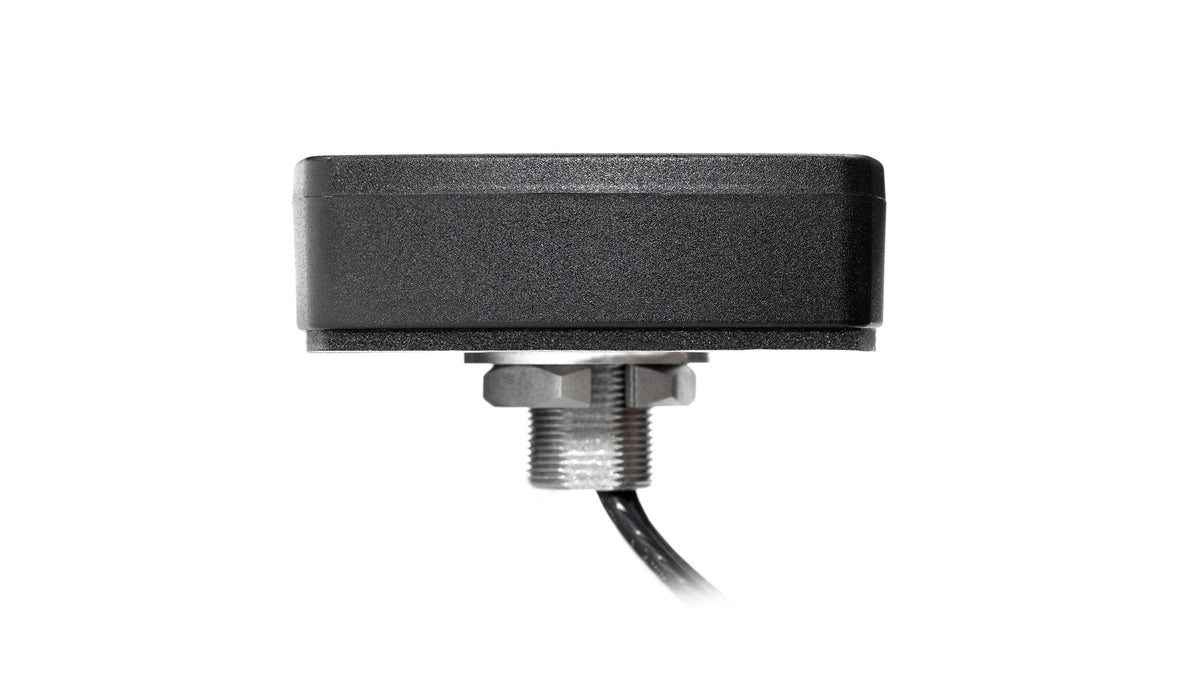

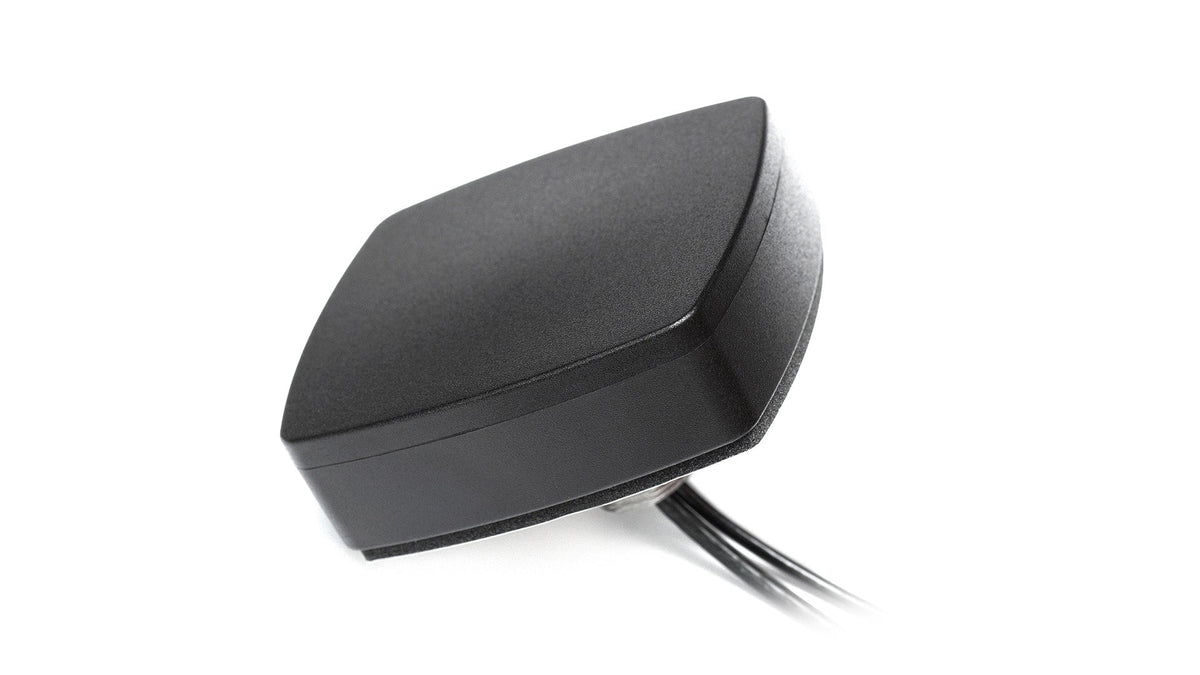

2J6984BGF 5G, GNSS Antenne mit Schraubbefestigung Phoenix SMA-M 300...
