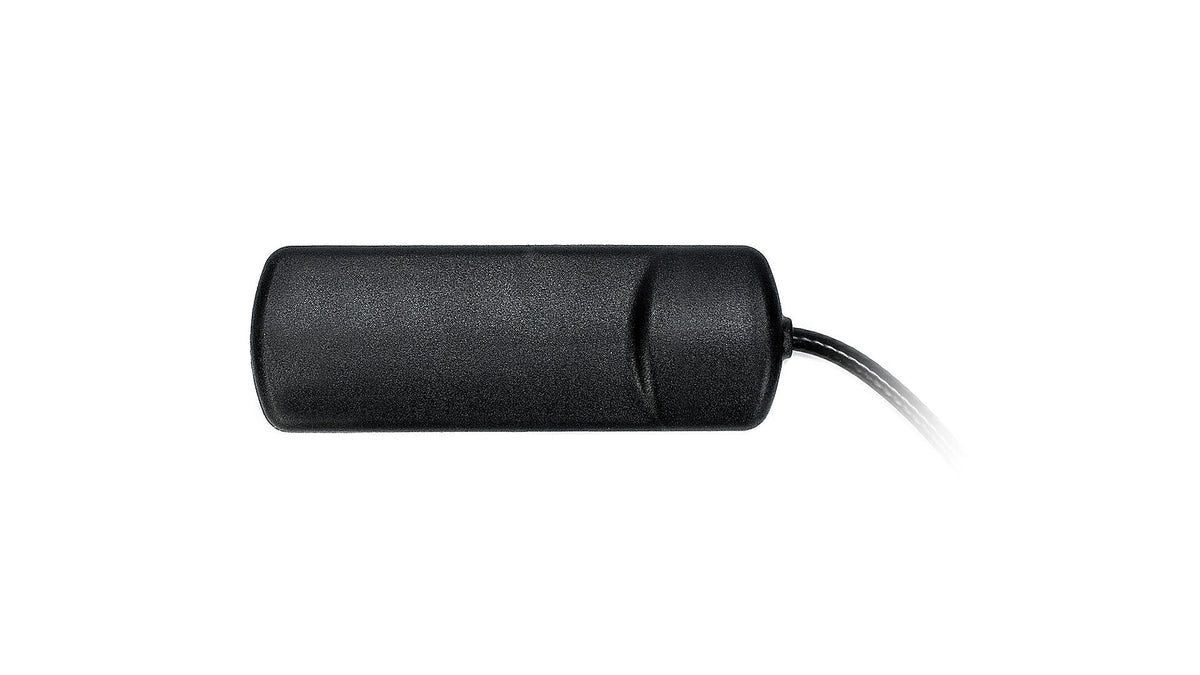

Diese flache Klebeantenne wurde für zuverlässige Leistung in den 868/915-MHz-ISM-Bändern entwickelt und eignet sich daher ideal für IoT-, Smart-Home-, Industrie- und Asset-Tracking-Anwendungen. Ihre Unabhängigkeit von einer Massefläche und die Unterstützung zweier Frequenzbänder ermöglichen eine vielseitige Installation und eine konsistente Konnektivität in unterschiedlichsten Umgebungen.
Konnektivitäten
868-915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM
Anschluss & Kabel
-
Anschlusstyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Position: Extern
LPWAN- & IoT-Kommunikation: Sigfox, LoRa, LPWA
Drahtlose Standards für kurze Reichweiten: ZigBee
Typ: Einzel
Abmessungen: 71 × 25 × 7 mm
Konnektivität 1 - 868/915 MHz ISM
Anschluss & Kabel
-
Anschlusstyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870, 902-928 MHz
VSWR: ~2.2:1, ~1.8:1
Effizienz (%): ~31.5, ~31.9
Spitzenverstärkung (dBi): ~3.3, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J5515P","manufacturer":"2J Antennas","title":"868/915 MHz ISM Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"71 × 25 × 7","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR100 cable","elements":[{"elementID":"Connection 1","type":"868/915 MHz ISM","standards":["ZigBee","ISM","SIGFOX","LoRa"],"frequencies":[{"range_mhz":"863-870","returnLoss_db":-8.6,"vswr":"2.2:1","efficiency_percent":31.5,"peakGain_dbi":3.3,"averageGain_db":-5.0},{"range_mhz":"902-928","returnLoss_db":-10.8,"vswr":"1.8:1","efficiency_percent":31.9,"peakGain_dbi":2.8,"averageGain_db":-5.0}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"RG174","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5515p.pdf"}
