2J | Artikelnummer: 2J5224P

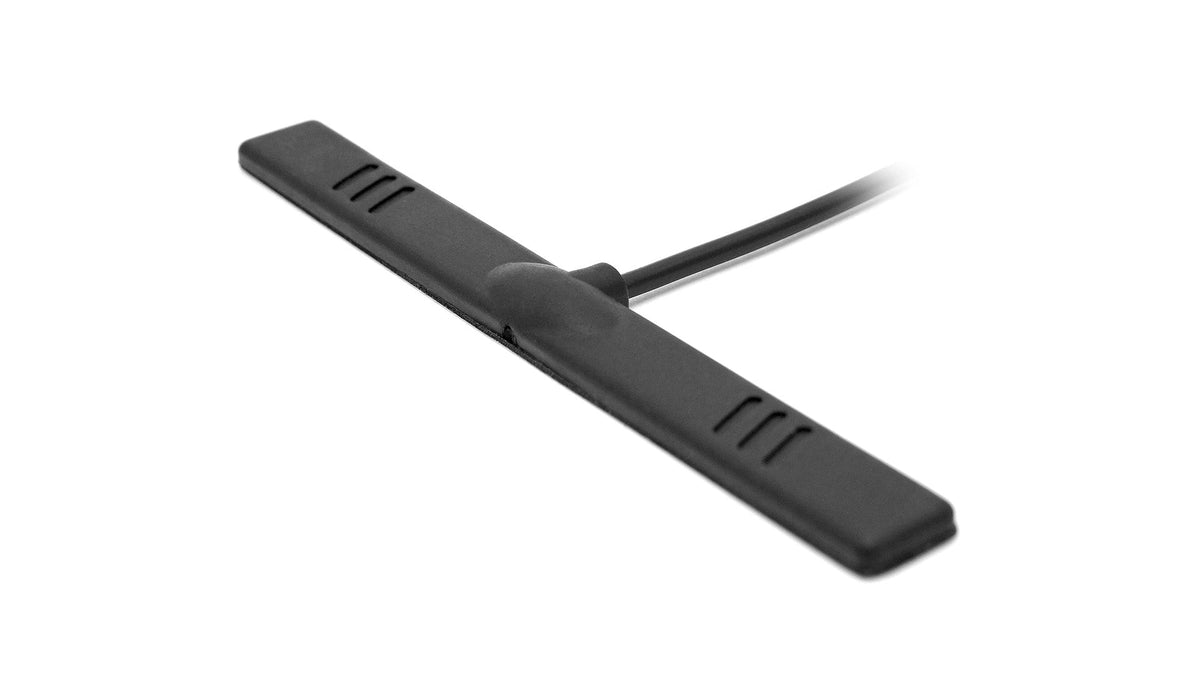

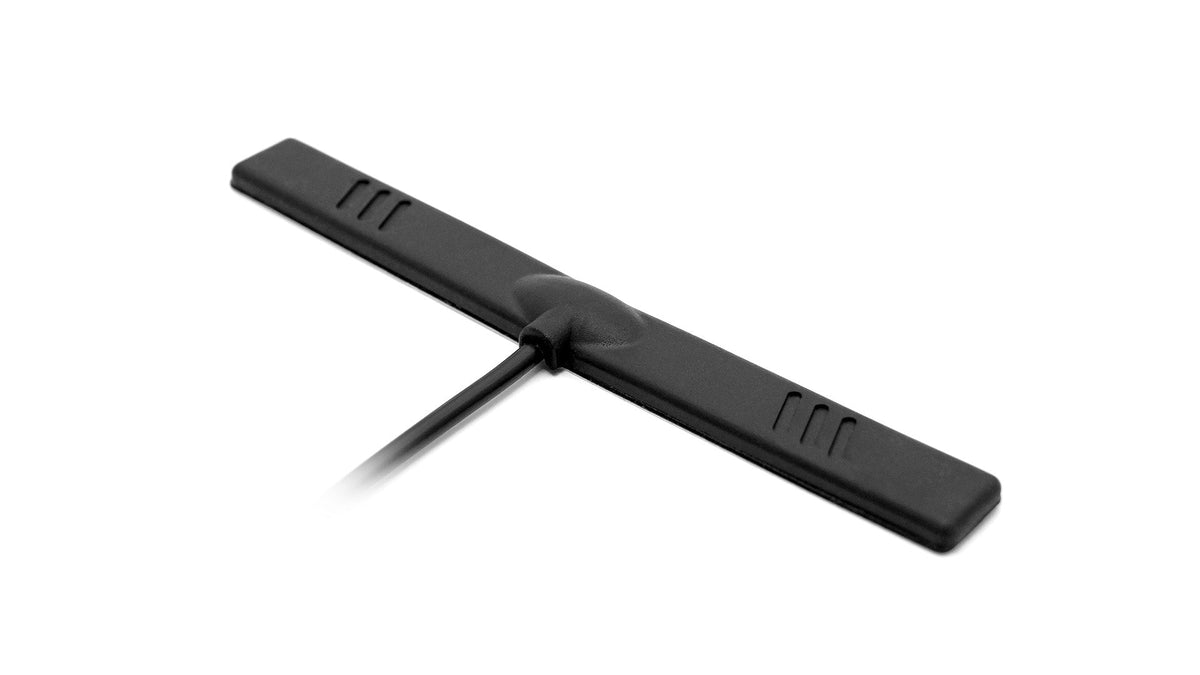

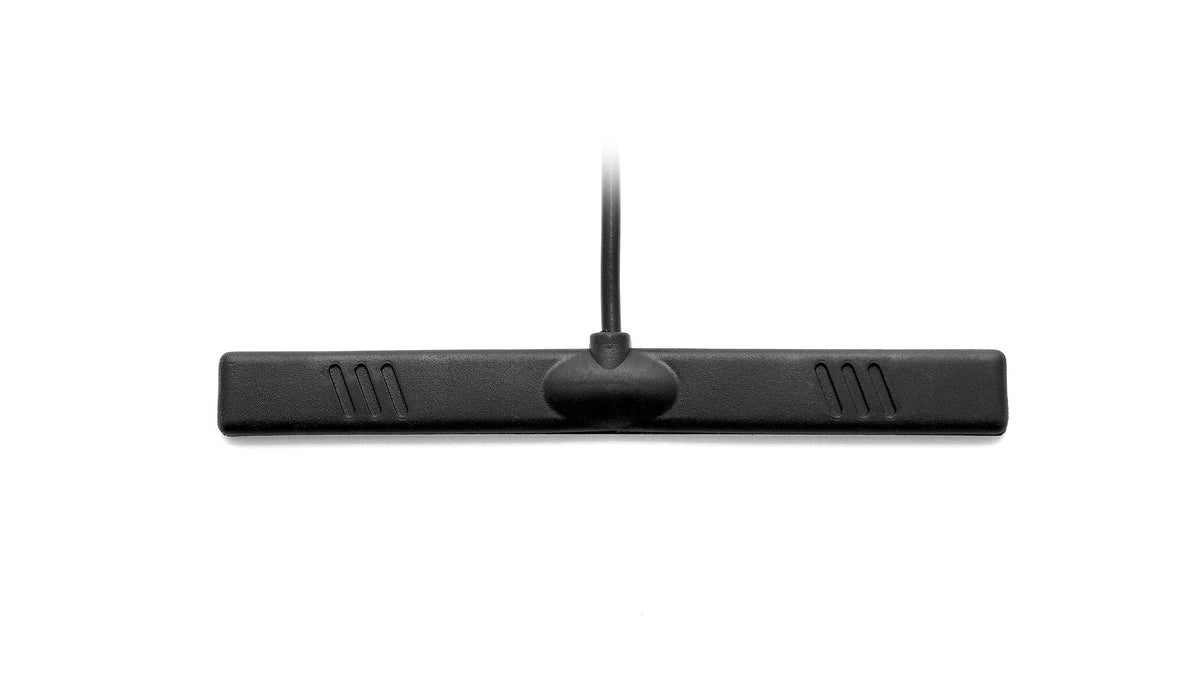

2J5224P 4G/LTE-Antenne mit Klebemontage

Name: 2J5224P 4G/LTE-Antenne mit Klebemontage
Brand: 2J
SKU: 2J5224P
Price: 11.4 EUR
Availability: InStock

€11,40

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Hochleistungsantenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen breiten Frequenzbereich entwickelt. Ihr vom Massebereich unabhängiges und flaches Design macht sie ideal für Installationen, bei denen der Platz begrenzt ist oder Flexibilität erforderlich ist. Das flexible Gehäuse und die Klebemontage ermöglichen eine einfache Integration in verschiedene Anwendungen, einschließlich mobiler und zellularer Netzwerke, IoT-Geräte, Anlagenverfolgung und mehr. Die Antenne unterstützt ein breites Bandspektrum und gewährleistet so die Kompatibilität mit globalen Netzwerken und geschäftskritischer Kommunikation.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Standort: Extern
Typ: Einzel
Abmessungen: 117.4 x 12.5 x 6.5 mm

Konnektivität 1 - ZELLULAR/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.0:1, ~1.5:1, ~1.8:1
Effizienz (%): ~53, ~52, ~41
Spitzenverstärkung (dBi): ~2.0, ~4.1, ~4.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J5224P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Compact Size High Performance Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"117.4 × 12.5 × 6.5","operatingTemperature_c":"-40 to +85","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-11.5,"vswr":"2.0:1","efficiency_percent":53.0,"peakGain_dbi":2.0,"averageGain_db":-2.8},{"range_mhz":"1710-2170","returnLoss_db":-14.4,"vswr":"1.5:1","efficiency_percent":52.0,"peakGain_dbi":4.1,"averageGain_db":-2.8},{"range_mhz":"2500-2700","returnLoss_db":-11.5,"vswr":"1.8:1","efficiency_percent":41.0,"peakGain_dbi":4.1,"averageGain_db":-3.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LMR100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5224p.pdf"}
