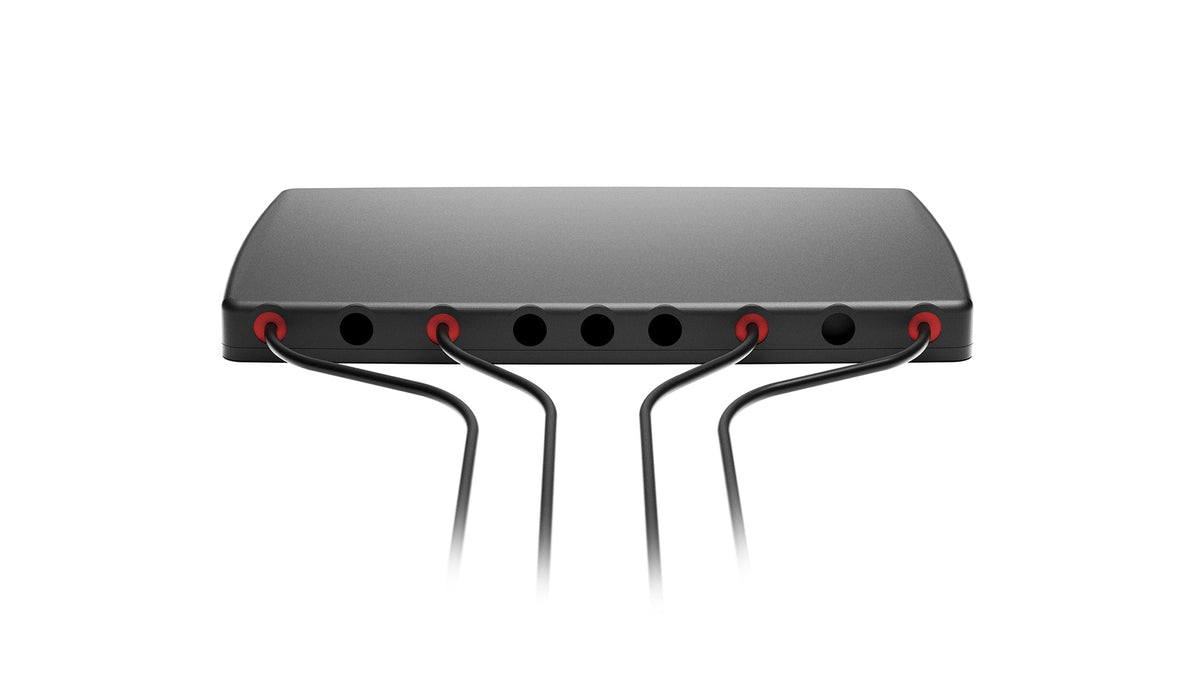

2J4H83Pc 5G Klebemontage-Antenne 4-in-1 SMA-M 300cm

€49,60
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache 4-in-1-MIMO-Antenne wurde für leistungsstarke 5GNR- und Sub-6-GHz-Mobilfunk-Konnektivität entwickelt und ist vollständig abwärtskompatibel mit 4G LTE-, 3G- und 2G-Netzen. Der Ultraweitbandbetrieb gewährleistet eine zuverlässige Hochgeschwindigkeitsübertragung von Daten und Sprache über einen breiten Frequenzbereich und macht sie ideal für mobiles Breitband, kritische Kommunikation, Industriemaschinen, Automotive- und Telematikanwendungen. Das kompakte, von der Massefläche unabhängige Design ermöglicht eine vielseitige Installation auf jeder nichtmetallischen Oberfläche, während das robuste, UV-beständige ASA-Gehäuse und die Schutzart IP67/IP69 eine hervorragende Langlebigkeit sowie Schutz vor Wasser und Feuchtigkeit bieten.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker
  • Kabellänge: 300cm
  • Kabeltyp: D302

Installation / Umgebungsbedingungen

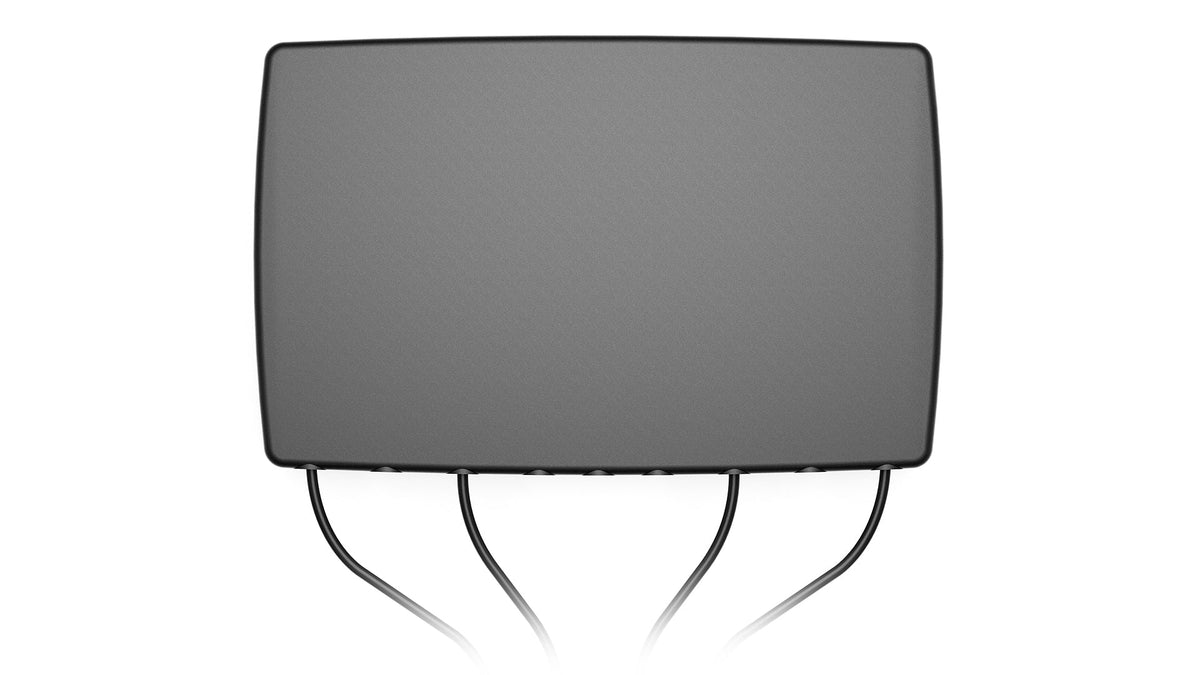

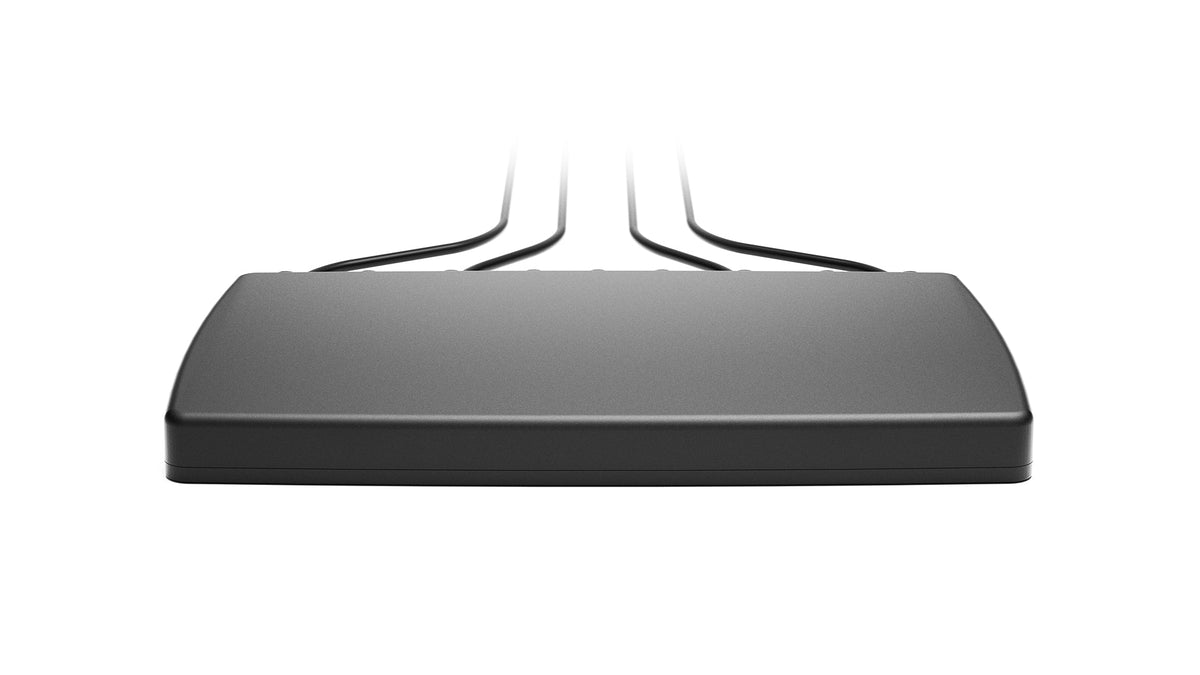

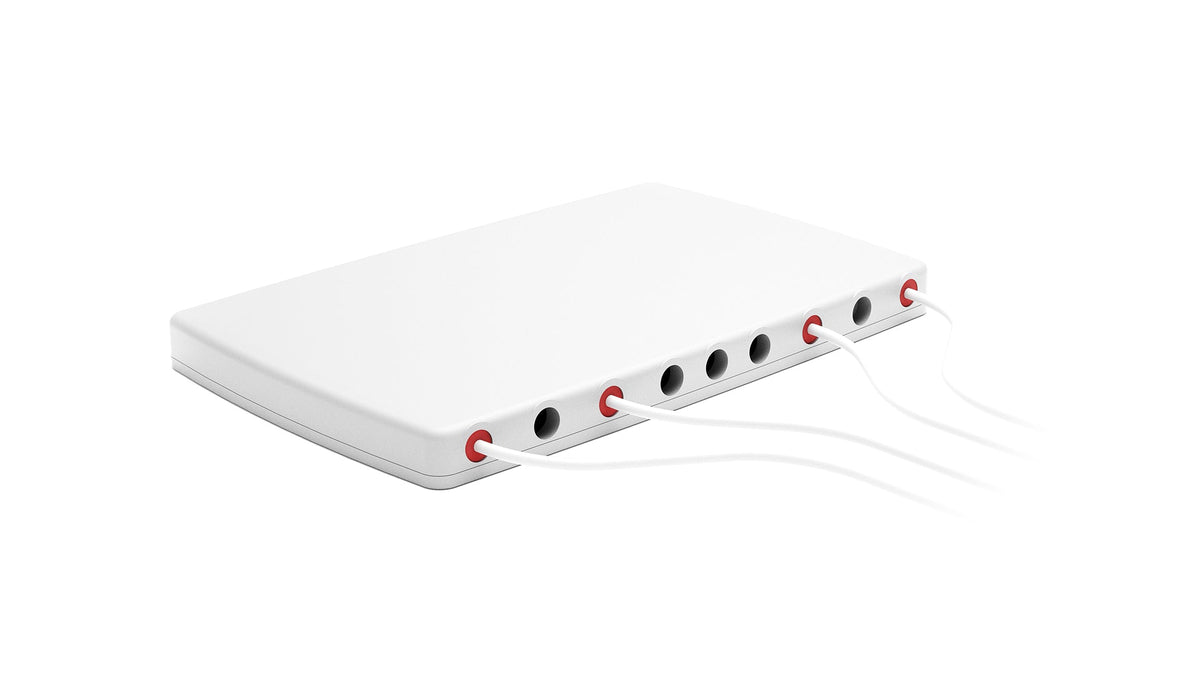

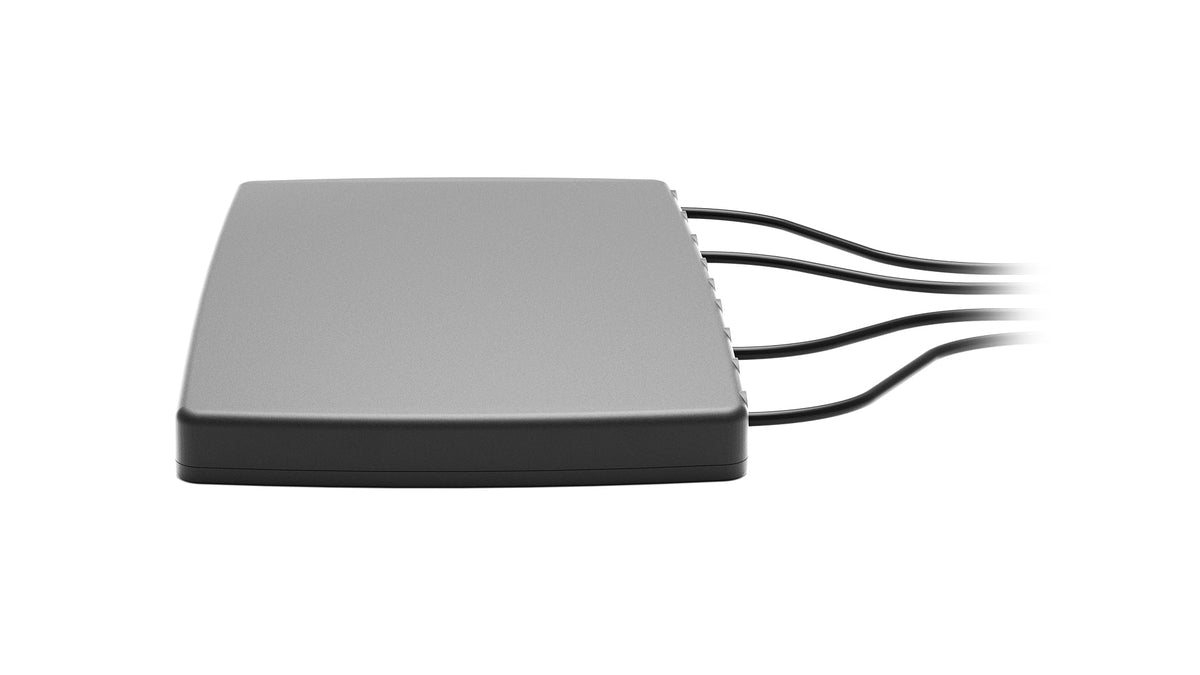

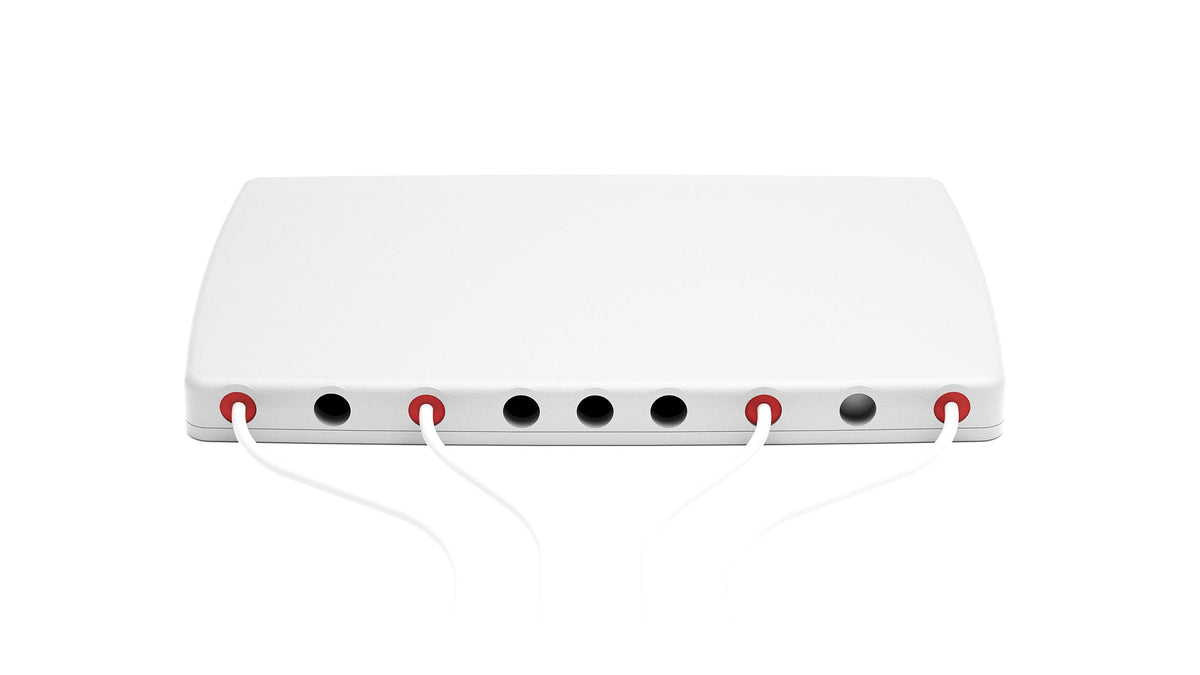

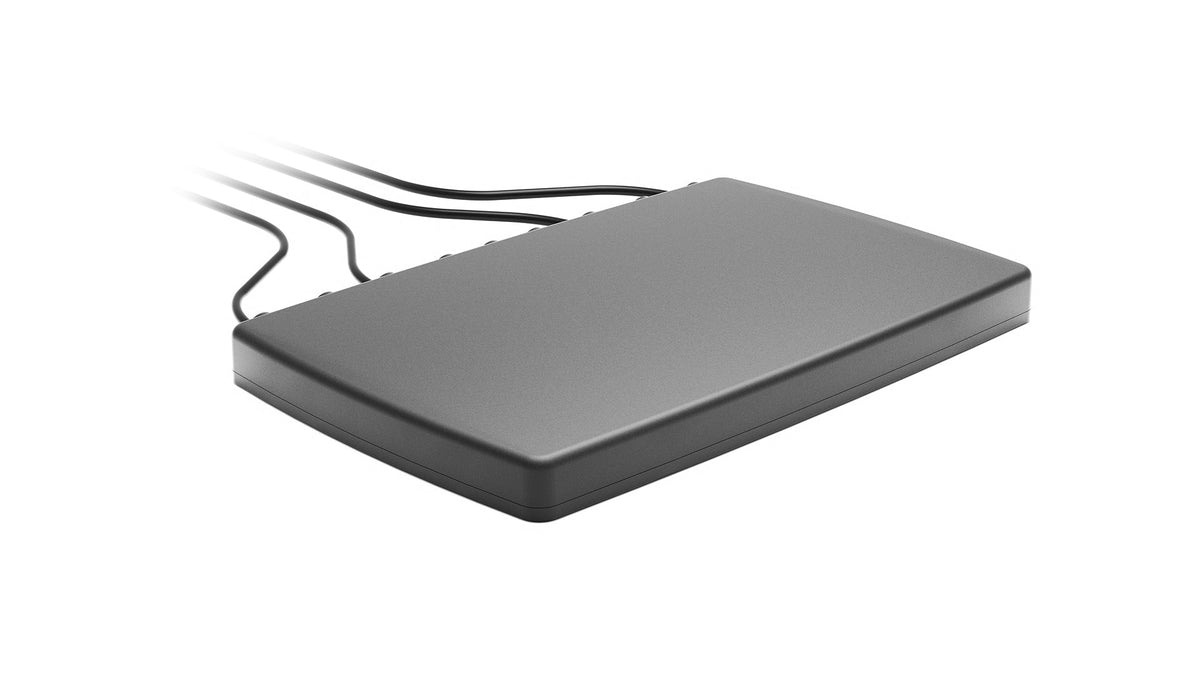

Diese von der Massefläche unabhängige Antenne kann mit einem einfach abziehbaren und aufklebbaren Klebestreifen auf jeder nichtmetallischen Oberfläche installiert werden und eignet sich daher ideal für temporäre Installationen. Das flache Gehäuse misst nur 198 x 127 x 15.7mm, wodurch diese Antenne äußerst kompakt und vielseitig ist. Das aus UV-beständigem ASA-Material gefertigte Gehäuse und die vollständige Schutzart IP67/IP69 bieten Langlebigkeit und höchsten Schutz vor Wasser und Feuchtigkeit. Diese Antenne ist in Schwarz erhältlich.
2J4H83Pc-Konnektivitäten sind standardmäßig mit SMA-Steckern ausgestattet und verfügen über ein 300cm langes D302-Kabel. Wir bieten verschiedene alternative Steckverbinder und Kabel an, um individuellen Anpassungsanforderungen gerecht zu werden. Bitte wenden Sie sich an unsere hochqualifizierten Ingenieure, wenn Sie Unterstützung bei der Antennenauswahl oder bei individuellen Anpassungsanforderungen benötigen.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Klebemontage
Typ: Kombination
Abmessungen: 198 × 127 × 15.7 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-13.2, ~-15.7, ~-12.6, ~-11.6
VSWR: ~1.6:1, ~1.6:1, ~1.7:1, ~1.8:1
Wirkungsgrad (%): ~55.2, ~46.9, ~30.4, ~26.3
Spitzengewinn (dBi): ~3.1, ~4.5, ~2.0, ~0.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14.6, ~-15.4, ~-15.6, ~-15.7
VSWR: ~1.5:1, ~1.5:1, ~1.5:1, ~1.4:1
Wirkungsgrad (%): ~55.1, ~46.9, ~35.5, ~34.0
Spitzengewinn (dBi): ~3.3, ~4.1, ~3.2, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-15.4, ~-14.3, ~-13.7, ~-13.0
VSWR: ~1.5:1, ~1.6:1, ~1.7:1, ~1.7:1
Wirkungsgrad (%): ~55.3, ~44.0, ~29.7, ~27.5
Spitzengewinn (dBi): ~3.5, ~3.4, ~2.6, ~3.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-15.2, ~-16.8, ~-13.9, ~-12.5
VSWR: ~1.5:1, ~1.4:1, ~1.6:1, ~1.7:1
Wirkungsgrad (%): ~57.1, ~48.4, ~30.4, ~25.1
Spitzengewinn (dBi): ~3.4, ~4.5, ~2.5, ~1.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4H83Pc","manufacturer":"2J Antennas","title":"Stellar 4-in-1 4x 5GNR/4G LTE/3G/2G Cellular MIMO Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"198 × 127 × 15.7","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69, CE","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm plastic plate, 100 cm D302 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular (MIMO 1)","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-13.2,"vswr":"1.6:1","efficiency_percent":55.2,"peakGain_dbi":3.1,"averageGain_db":-2.6},{"range_mhz":"1427-2690","returnLoss_db":-15.7,"vswr":"1.6:1","efficiency_percent":46.9,"peakGain_dbi":4.5,"averageGain_db":-3.3},{"range_mhz":"3300-5000","returnLoss_db":-12.6,"vswr":"1.7:1","efficiency_percent":30.4,"peakGain_dbi":2.0,"averageGain_db":-5.2},{"range_mhz":"5150-5925","returnLoss_db":-11.6,"vswr":"1.8:1","efficiency_percent":26.3,"peakGain_dbi":0.9,"averageGain_db":-5.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"5G NR / Cellular (MIMO 2)","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-14.6,"vswr":"1.5:1","efficiency_percent":55.1,"peakGain_dbi":3.3,"averageGain_db":-2.6},{"range_mhz":"1427-2690","returnLoss_db":-15.4,"vswr":"1.5:1","efficiency_percent":46.9,"peakGain_dbi":4.1,"averageGain_db":-3.3},{"range_mhz":"3300-5000","returnLoss_db":-15.6,"vswr":"1.5:1","efficiency_percent":35.5,"peakGain_dbi":3.2,"averageGain_db":-4.6},{"range_mhz":"5150-5925","returnLoss_db":-15.7,"vswr":"1.4:1","efficiency_percent":34.0,"peakGain_dbi":2.9,"averageGain_db":-4.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"5G NR / Cellular (MIMO 3)","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-15.4,"vswr":"1.5:1","efficiency_percent":55.3,"peakGain_dbi":3.5,"averageGain_db":-2.6},{"range_mhz":"1427-2690","returnLoss_db":-14.3,"vswr":"1.6:1","efficiency_percent":44.0,"peakGain_dbi":3.4,"averageGain_db":-3.6},{"range_mhz":"3300-5000","returnLoss_db":-13.7,"vswr":"1.7:1","efficiency_percent":29.7,"peakGain_dbi":2.6,"averageGain_db":-5.4},{"range_mhz":"5150-5925","returnLoss_db":-13.0,"vswr":"1.7:1","efficiency_percent":27.5,"peakGain_dbi":3.1,"averageGain_db":-5.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 4","type":"5G NR / Cellular (MIMO 4)","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-15.2,"vswr":"1.5:1","efficiency_percent":57.1,"peakGain_dbi":3.4,"averageGain_db":-2.4},{"range_mhz":"1427-2690","returnLoss_db":-16.8,"vswr":"1.4:1","efficiency_percent":48.4,"peakGain_dbi":4.5,"averageGain_db":-3.2},{"range_mhz":"3300-5000","returnLoss_db":-13.9,"vswr":"1.6:1","efficiency_percent":30.4,"peakGain_dbi":2.5,"averageGain_db":-5.4},{"range_mhz":"5150-5925","returnLoss_db":-12.5,"vswr":"1.7:1","efficiency_percent":25.1,"peakGain_dbi":1.2,"averageGain_db":-6.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 4","type":"SMA male","cableType":"D302","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4h83pc.pdf"}
