Beschreibung
Diese kompakte Antenne mit magnetischer Halterung wurde für hochpräzise GNSS-Anwendungen entwickelt und unterstützt die Systeme GPS, QZSS, GLONASS und Galileo. Ihr robustes Design gewährleistet zuverlässige Leistung in Umgebungen für Automobilanwendungen, Flottenmanagement und Telematik. Das vorgefilterte aktive Design bietet einen starken Signalempfang und hohen Gewinn und eignet sich damit ideal für sowohl temporäre als auch dauerhafte Installationen auf Metalloberflächen. Die Antenne ist gemäß IP67 gegen Staub und Wasser geschützt und gewährleistet dadurch Langlebigkeit unter rauen Außenbedingungen. Zu den typischen Anwendungsfällen gehören Navigation, Anlagenverfolgung und intelligente Transportlösungen.
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
Anschluss und Kabel
- Anschlusstyp: SMA-M
- Kabellänge: 300cm
- Kabeltyp: LL100
Installation / Umgebung

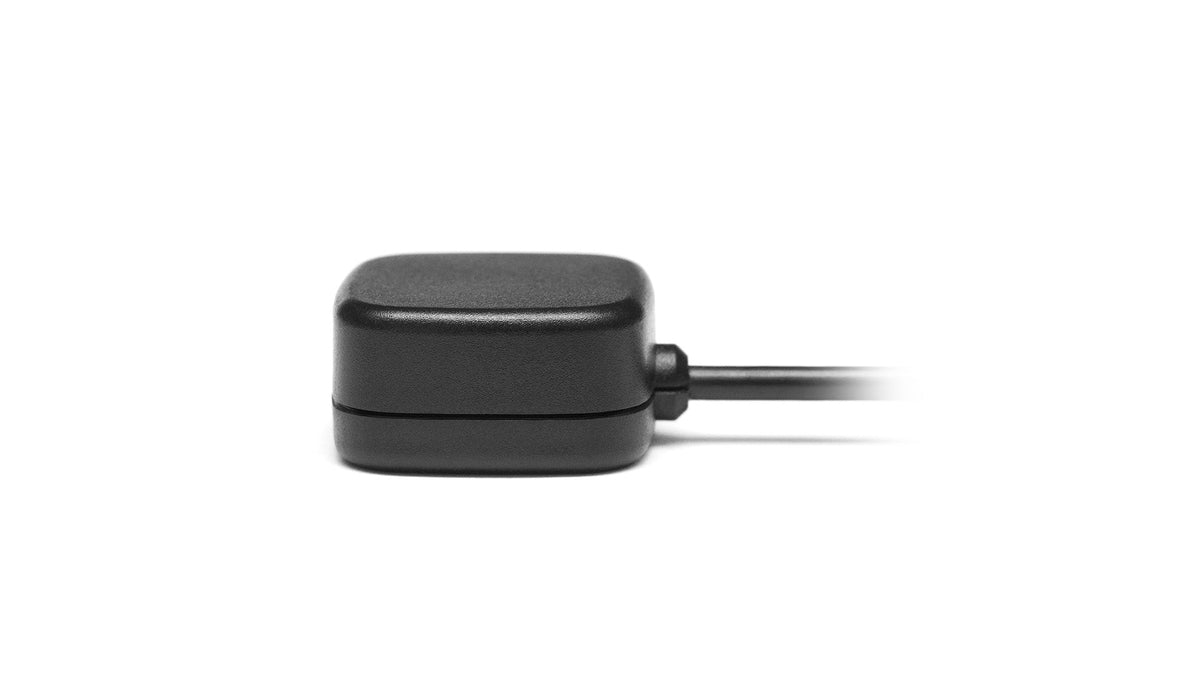

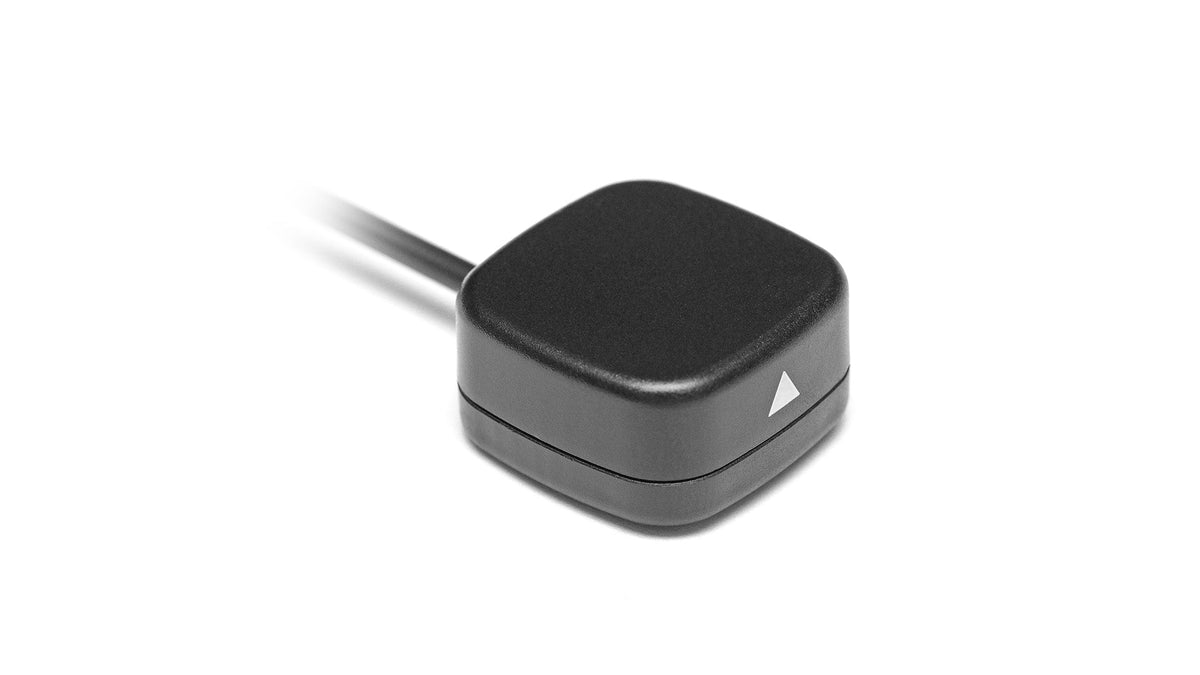

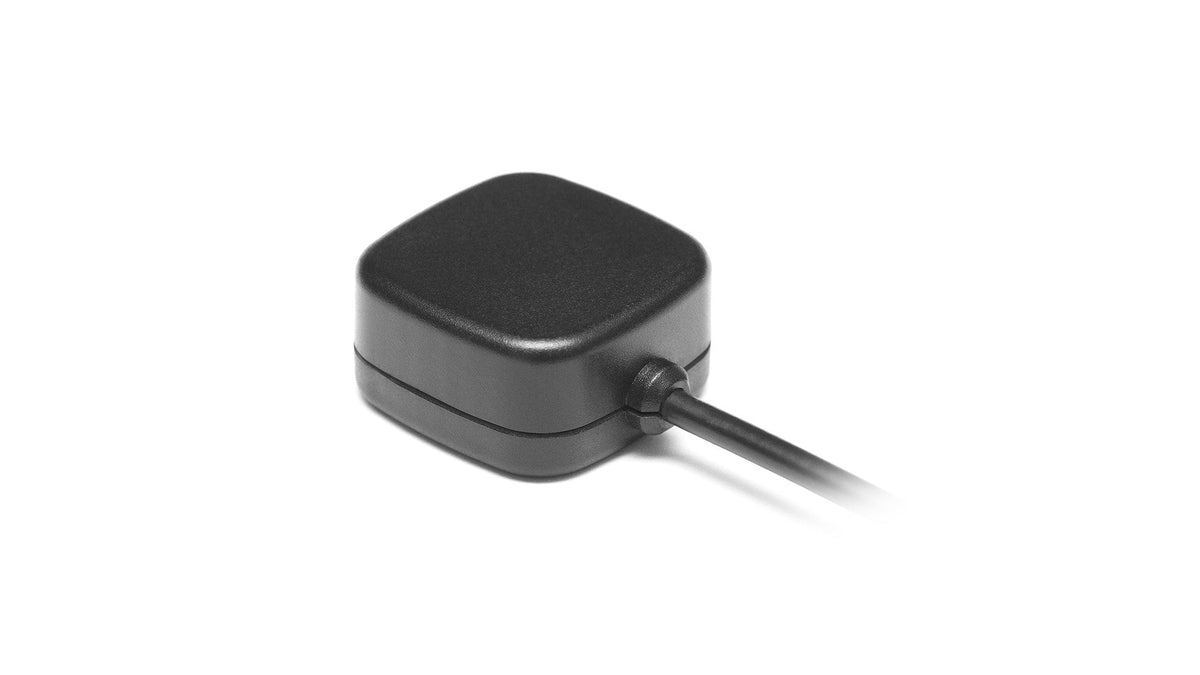

Das Antennengehäuse und die Basis sind aus hochwertigem ASA-Material gefertigt und für den Betrieb bei Temperaturen von -40 °C bis +85 °C ausgelegt, ohne Leistungseinbußen. Das kleine, kastenförmige Antennengehäuse misst 28 x 25 x 13 mm und verfügt über eine magnetische Halterung, die temporäre oder langfristige Installationen auf Metalloberflächen wie Fahrzeugen, Masten und Gebäuden ermöglicht. Diese Antenne ist gemäß IP67 zertifiziert.
2J4F01MGF verfügt über einen standardmäßigen SMA-Stecker und ein 300 cm langes, flexibles LL100-Kabel, das für optimale GNSS-Leistung abgestimmt ist. Wir bieten eine große Auswahl an alternativen Steckverbindern und Kabeln, um alle individuellen Anforderungen zu erfüllen. Es ist wichtig, die richtige Antenne für die jeweilige Anwendung auszuwählen. Unsere erfahrenen Ingenieure stehen für Unterstützung bei der Installation, individuellen Anpassungen und der Antennenauswahl zur Verfügung.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Patch
Position: Extern
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 28 × 25 × 13 mm
Konnektivität 1 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4.3, ~3.8
Impedanz (Ohm): 50
Polarisation: RHCP
Spannungsbereich (V): 1.5 - 3.6
Aktiver Gewinn (dB): 28 @ 2.7 V
Rauschzahl (dB): 1.5 @ 2.7 V
Stromverbrauch (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7 V
SAW-Filtertyp: Vorfilter
Außerbandunterdrückung (dB): 43
ESD-Schutz (kV): 2

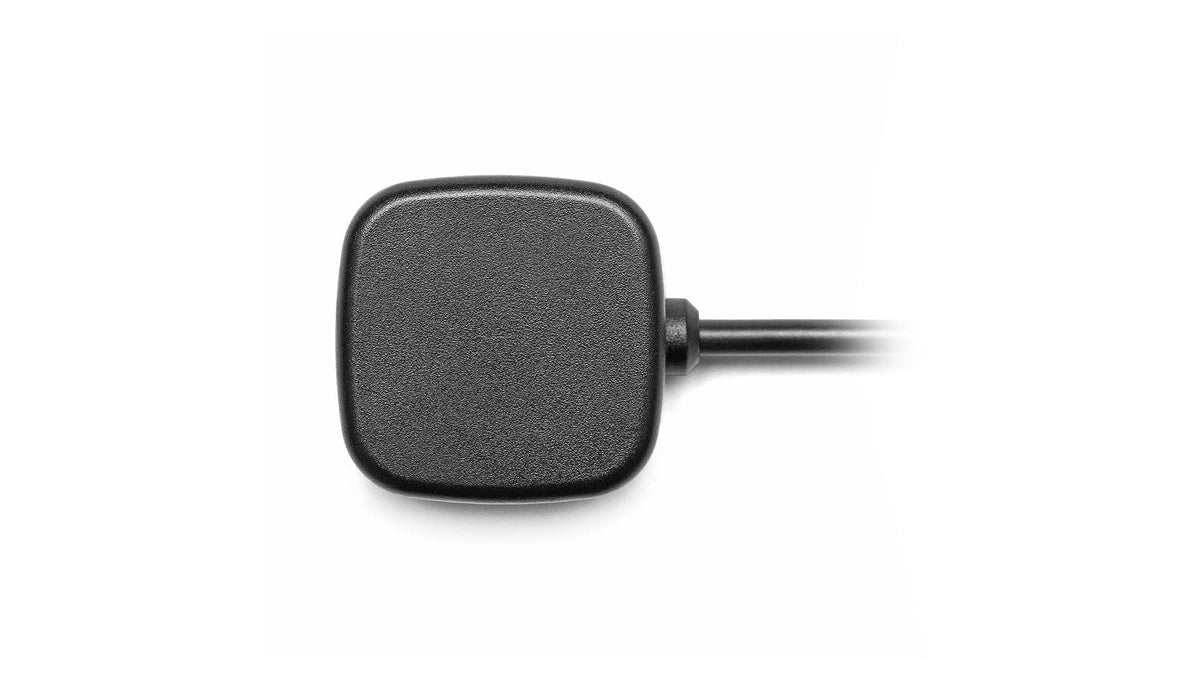

2J4F01MGF GNSS Magnetische Halterung-Antenne SMA-M 300cm IP67
