2J | Artikelnummer: 2J4D01MPCF-300LL100-C20GST

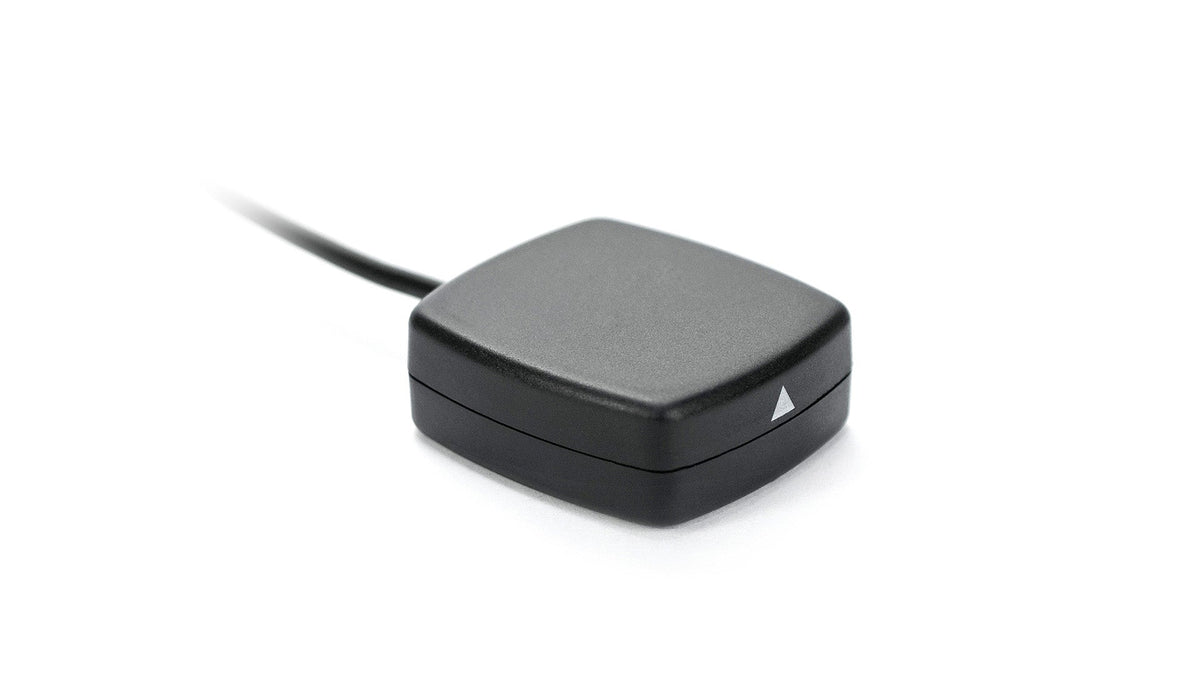

2J4D01MPCF GNSS-Antenne mit Klebe-/Magnetmontage SMA-M 300cm

Name: 2J4D01MPCF GNSS-Antenne mit Klebe-/Magnetmontage SMA-M 300cm
Brand: 2J
SKU: 2J4D01MPCF-300LL100-C20GST
Price: 13.7 EUR
Availability: InStock

€13,70

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese aktive GNSS-Antenne wurde für eine zuverlässige und präzise Satellitennavigation in verschiedensten Anwendungsbereichen entwickelt. Ihr vom Masseblech unabhängiges Design und der integrierte Vorfilter gewährleisten eine hohe Signalqualität und zuverlässige Leistung, selbst unter schwierigen Bedingungen. Die Antenne eignet sich für den Einsatz in Logistik, Smart Cities, Fuhrparkmanagement, autonomem Fahren, Drohnenbetrieb, Sicherheitsanwendungen, Transport, Vermessung und vielen weiteren Bereichen. Der mitgelieferte Klebemontageaufkleber ermöglicht eine flexible Installation auf verschiedenen Oberflächen, während die magnetische Basis zusätzliche Befestigungsmöglichkeiten bietet.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Anschluss und Kabel

Anschlusstyp: SMA-M
Kabellänge: 300cm
Kabeltyp: LL100

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Position: Extern
Montage: Klebemontage, Magnetische Halterung, Magnetische/Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 41 x 34 x 13.5/14.5 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561.098, 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Saw-Filtertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4D01MPCF","manufacturer":"2J Antennas","title":"GPS/GLONASS/BeiDou/QZSS/Galileo Adhesive Magnetic Mount Antenna","mountingType":"Magnetic/Adhesive Mount","dimensions_mm":"41 × 34 × 13.5/14.5","operatingTemperature_c":"-40 to +85","ipRating":"IP67","groundPlane":"Independent","elements":[{"elementID":"Connection 1","type":"GPS/GLONASS/BeiDou/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS","BeiDou"],"frequencies":[{"range_mhz":"1561.098"},{"range_mhz":"1575.42"},{"range_mhz":"1598-1606"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.5","voltageRange_v":"1.5 - 3.6","current_ma":"9","sawFilter":"Pre-Filter","patchSize_mm":"25 x 25 x 4"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"RG174","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4d01mpcf.pdf"}
