2J | Artikelnummer: 2J4941PGF

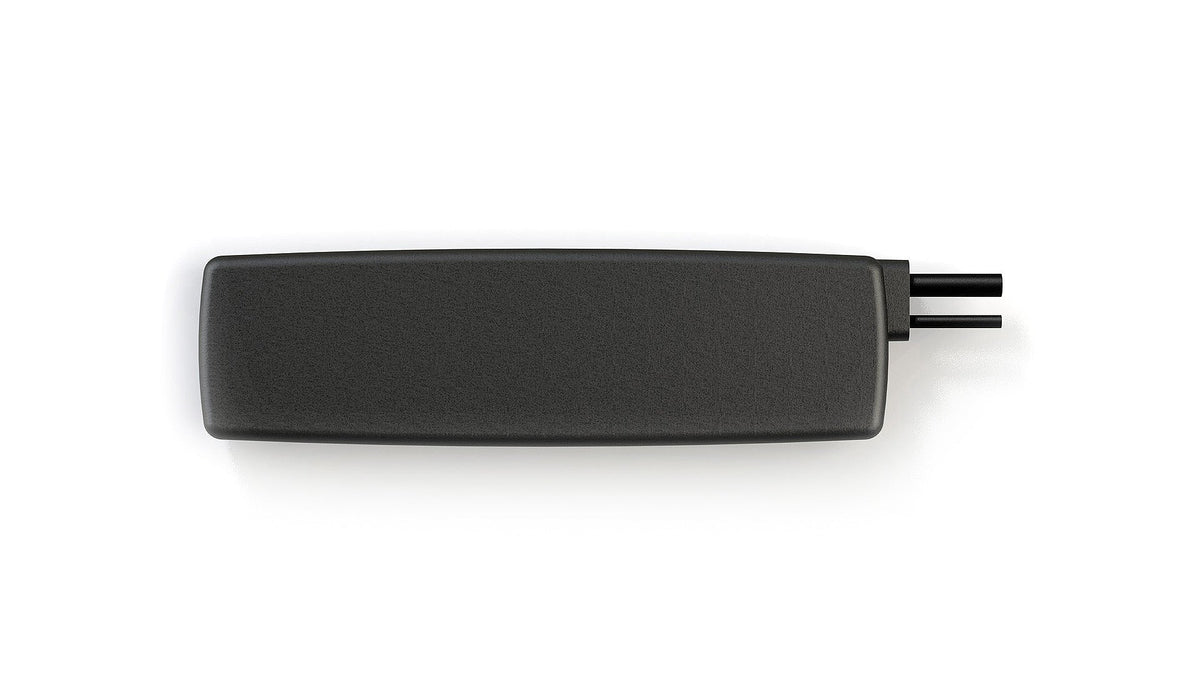

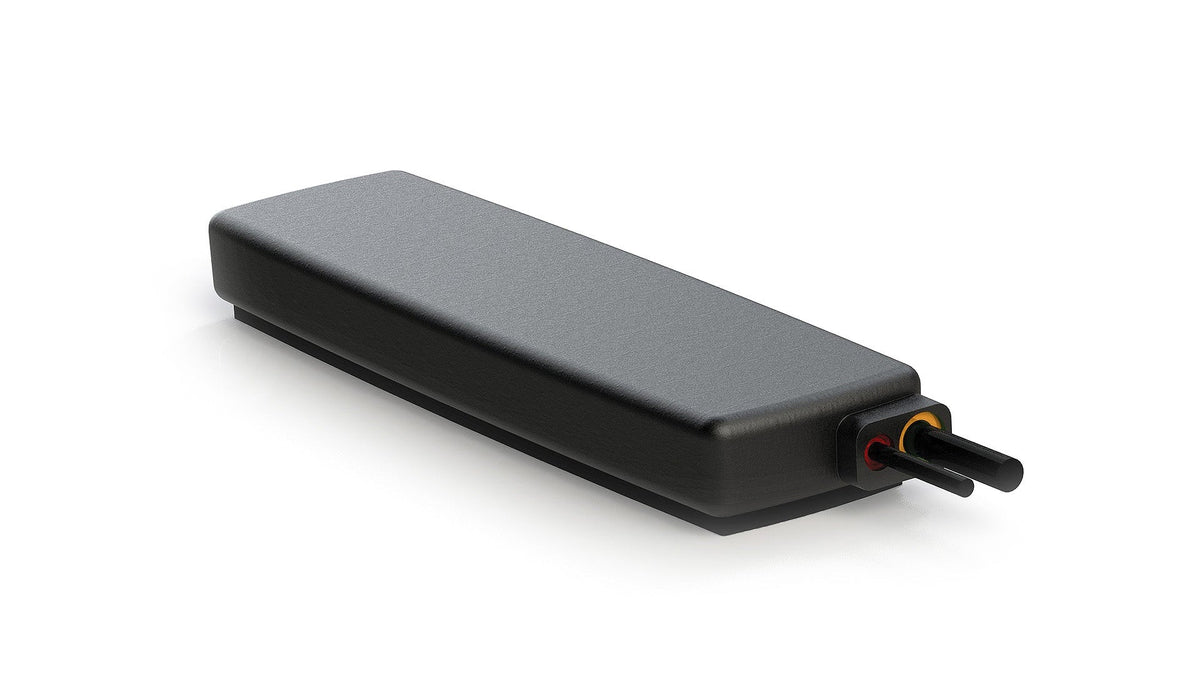

2J4941PGF 4G/LTE-, GNSS-Klebemontageantenne

Name: 2J4941PGF 4G/LTE-, GNSS-Klebemontageantenne
Brand: 2J
SKU: 2J4941PGF
Price: 31.4 EUR
Availability: InStock

€31,40

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Kombinationsantenne wurde für zuverlässige Konnektivität in 4G-LTE-, 3G-, 2G- und GNSS-Netzen (GPS, GLONASS, Galileo, QZSS) entwickelt. Ihr flaches, von der Massefläche unabhängiges Design macht sie ideal für Anwendungen, die eine robuste Signalqualität und eine einfache Integration erfordern. Die Klebemontage ermöglicht eine flexible Installation auf verschiedensten Oberflächen und eignet sich damit für Automobilanwendungen, Telematik, Asset-Tracking und industrielle IoT-Einsätze. Die Antenne ist auf hohe Effizienz und hohen Gewinn ausgelegt und gewährleistet selbst in anspruchsvollen Umgebungen eine starke Leistung. Sie ist nach IP67 und IP69 gegen das Eindringen von Staub und Wasser geschützt und bietet dadurch langfristige Haltbarkeit im Außenbereich und unter anspruchsvollen Bedingungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 4G/LTE
Position: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 150.5 x 42 x 15.3 mm

Konnektivität 1 - Mobilfunk (4G LTE/3G/2G)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.4:1, ~1.5:1
Effizienz (%): ~76, ~69, ~76
Spitzengewinn (dBi): ~3.4, ~3.5, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2.7 V
SAW-Filtertyp: Vorfilter
Spannung (V): 1.5 – 3.6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4941PGF","manufacturer":"2J Antennas","title":"4G LTE/3G/2G, GPS/GLONASS/Galileo High Performance Adhesive Antenna","mountingType":"Adhesive Mount","dimensions_mm":"150.5 × 42 × 15.3","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR195 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-12.1,"vswr":"1.7:1","efficiency_percent":76,"peakGain_dbi":3.4,"averageGain_db":-1.2},{"range_mhz":"1710-2170","returnLoss_db":-16.5,"vswr":"1.4:1","efficiency_percent":69,"peakGain_dbi":3.5,"averageGain_db":-1.6},{"range_mhz":"2500-2700","returnLoss_db":-14.8,"vswr":"1.5:1","efficiency_percent":76,"peakGain_dbi":3.9,"averageGain_db":-1.18}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"GPS/GLONASS/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42"},{"range_mhz":"1598-1606"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.5","voltageRange_v":"1.5 - 3.6","current_ma":"9","sawFilter":"Pre-Filter"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LMR100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4941pgf.pdf"}
