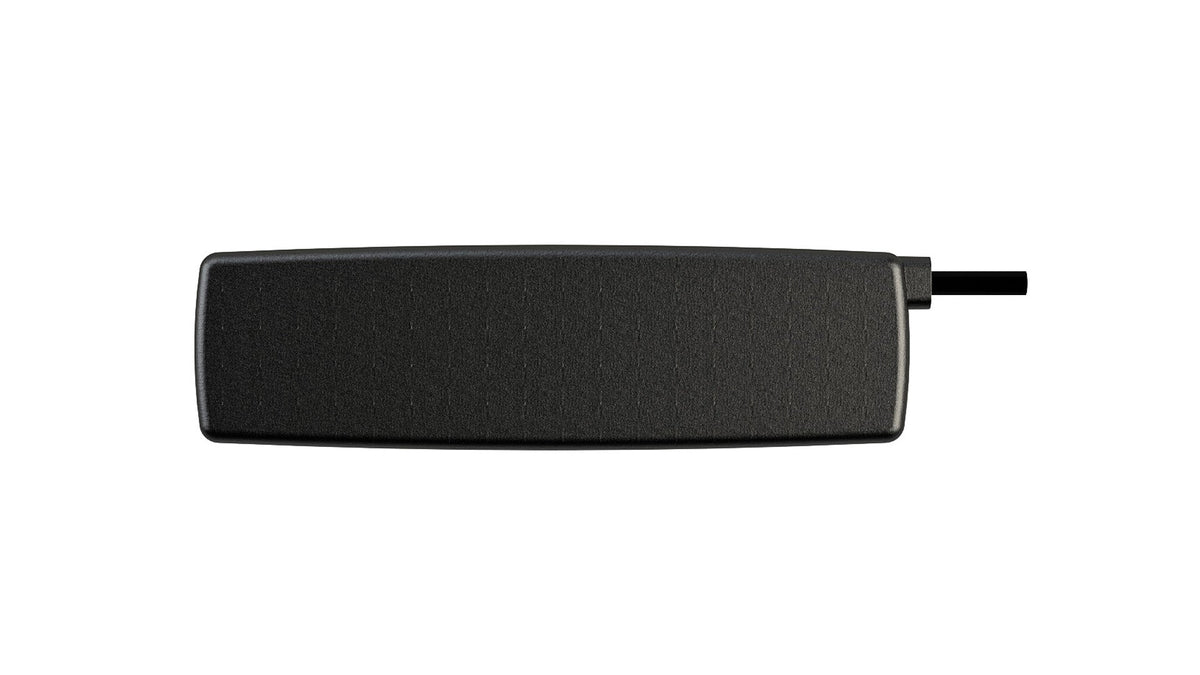

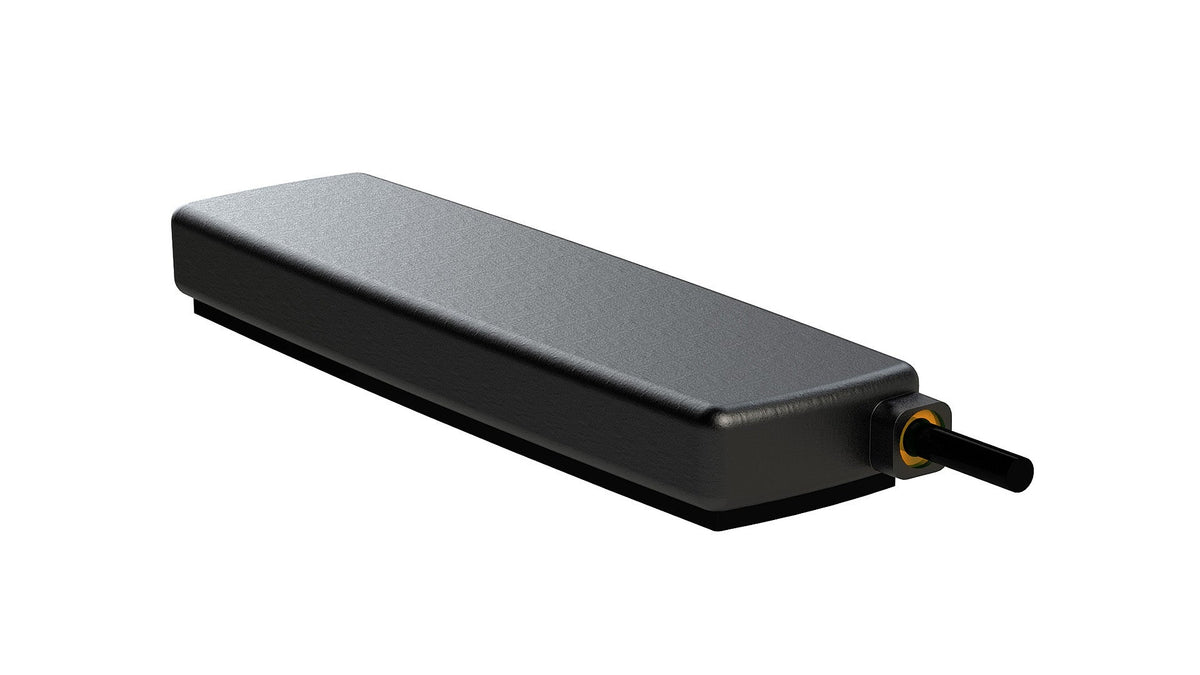

Diese leistungsstarke Klebeantenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen großen Frequenzbereich entwickelt. Ihr vom Massepotential unabhängiges Design und ihr flaches Profil machen sie ideal für Installationen mit begrenztem Platzangebot oder wenn flexible Montagemöglichkeiten erforderlich sind. Die Antenne eignet sich für anspruchsvolle Anwendungen wie Mobilfunknetze, IoT, Asset-Tracking, Telematik und mehr und bietet selbst unter schwierigen Umgebungsbedingungen eine hohe Effizienz und starke Signalperformance. Mit Schutzart IP67 und IP69 ist sie für raue Außenbedingungen ausgelegt.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Standort: Extern
Typ: Einzel
Abmessungen: 150.5 x 42 x 15.3 mm
Konnektivität 1 - MOBILFUNK/4G LTE
Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.4:1, ~1.5:1
Effizienz (%): ~76, ~69, ~76
Spitzengewinn (dBi): ~3.4, ~3.5, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J4924P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G High Performance Adhesive Antenna","mountingType":"Adhesive Mount","dimensions_mm":"150.5 × 42 × 15.3","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR195 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-12.1,"vswr":"1.7:1","efficiency_percent":76,"peakGain_dbi":3.4,"averageGain_db":-1.2},{"range_mhz":"1710-2170","returnLoss_db":-16.5,"vswr":"1.4:1","efficiency_percent":69,"peakGain_dbi":3.5,"averageGain_db":-1.6},{"range_mhz":"2500-2700","returnLoss_db":-14.8,"vswr":"1.5:1","efficiency_percent":76,"peakGain_dbi":3.9,"averageGain_db":-1.18}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LMR195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4924p.pdf"}
