2J  |  Artikelnummer: 2J4841PCF-SMA-M-300cm

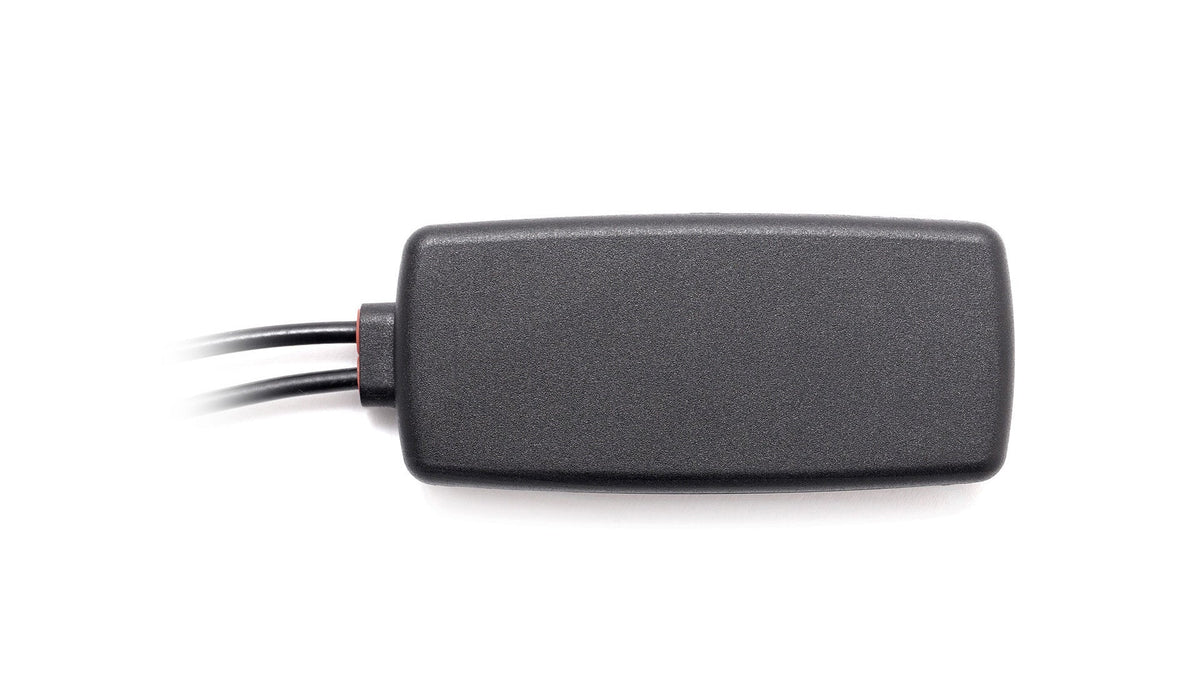

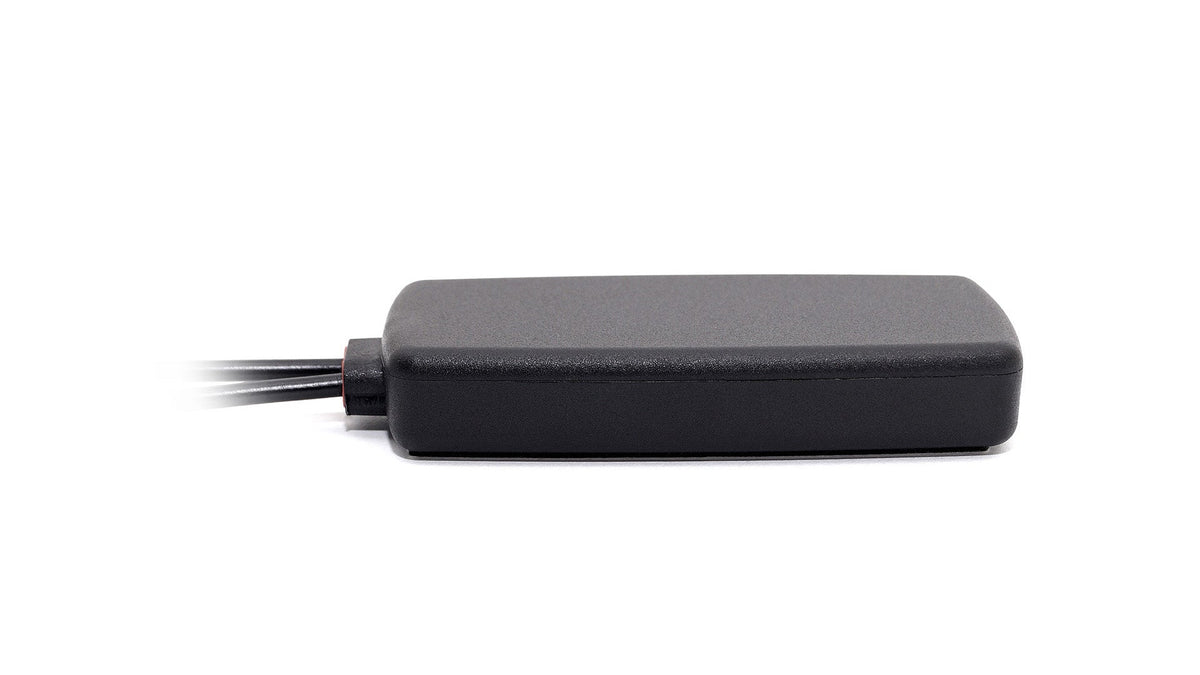

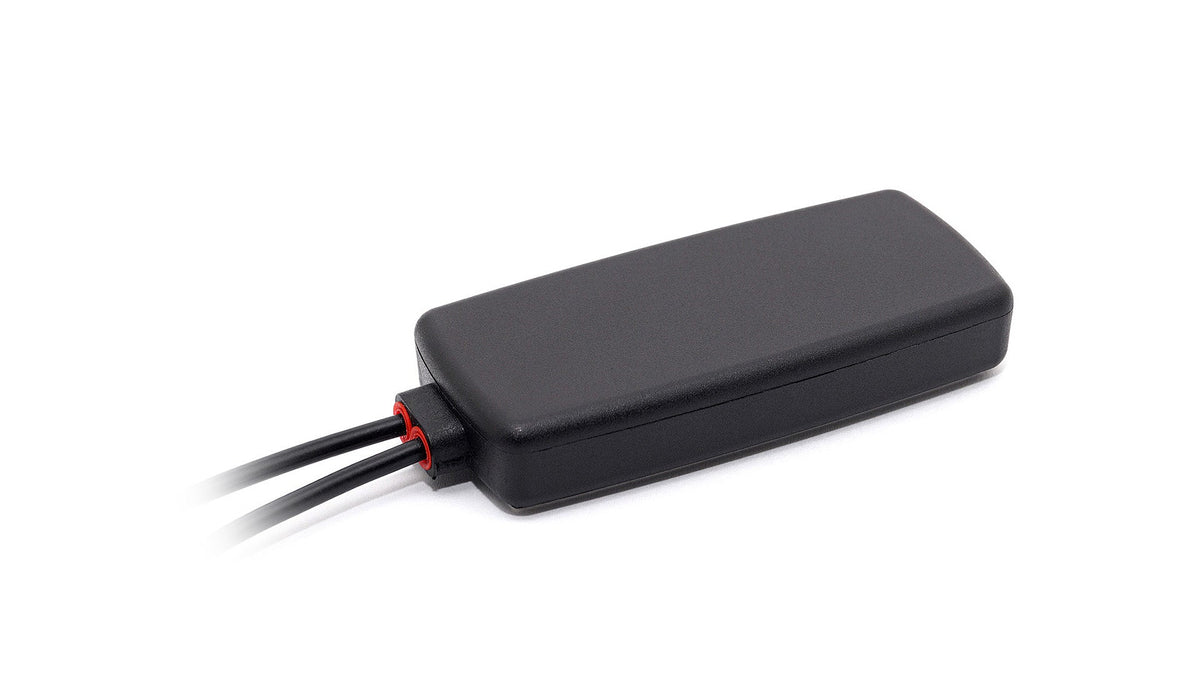

2J4841PCF 4G/LTE-, GNSS-Antenne Klebemontage 2-in-1 SMA-M 300cm

€30,52
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Kombinationsantenne bietet zuverlässige 4G/LTE-Mobilfunkleistung und hochpräzise GNSS-Leistung (GPS, GLONASS, BeiDou, Galileo, QZSS) in einem kompakten Klebemontage-Format. Sie wurde für Unabhängigkeit von einer Massefläche entwickelt und eignet sich ideal für Asset-Tracking, Telematik, IoT- und Automobilanwendungen, bei denen robuste Konnektivität und genaue Positionsbestimmung unerlässlich sind. Die Antenne verfügt über aktives GNSS mit Vorfilterung für verbesserte Signalqualität und unterstützt einen großen Spannungsbereich für eine flexible Integration.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/BEI/QZSS/Galileo/L1


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 4G/LTE
Position: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 83 x 35 x 13.3 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.8:1, ~1.3:1, ~2.0:1
Wirkungsgrad (%): ~53, ~49, ~25
Spitzenverstärkung (dBi): ~2.4, ~1.3, ~0.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Steckertyp: SMA-M
Kabellänge: 300cm
Kabeltyp: LMR100

Konnektivität 2 - GNSS (GPS/GLONASS/BeiDou)

Standards: BeiDou/GPS/QZSS/Galileo/GLONASS
Frequenz: 1561.098, 1575.42, 1598-1610 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
SAW-Filtertyp: Vorfilter
Spannung (V): 1.5 – 3.6
Rauschzahl (dB): 1.5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2

Steckertyp: SMA-M
Kabellänge: 300cm
Kabeltyp: LMR100

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4841PCF","manufacturer":"2J Antennas","title":"4G LTE/3G/2G GPS/GLONASS/BeiDou/Galileo 2-in-1 Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"83 × 35 × 13.3","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-13.3,"vswr":"1.8:1","efficiency_percent":53,"peakGain_dbi":2.4,"averageGain_db":-2.7},{"range_mhz":"1710-2170","returnLoss_db":-18.3,"vswr":"1.3:1","efficiency_percent":49,"peakGain_dbi":1.3,"averageGain_db":-3.0},{"range_mhz":"2500-2700","returnLoss_db":-9.8,"vswr":"2.0:1","efficiency_percent":25,"peakGain_dbi":0.4,"averageGain_db":-5.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"GPS/GLONASS/BeiDou/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS","BeiDou"],"frequencies":[{"range_mhz":"1561.098"},{"range_mhz":"1575.42"},{"range_mhz":"1598-1610"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.5","voltageRange_v":"1.5 - 3.6","current_ma":"9","sawFilter":"Pre-Filter","patchSize_mm":"25 x 25 x 4"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LMR100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LMR100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4841pcf.pdf"}
