2J  |  Artikelnummer: 2J3704M-250RG174-C20N

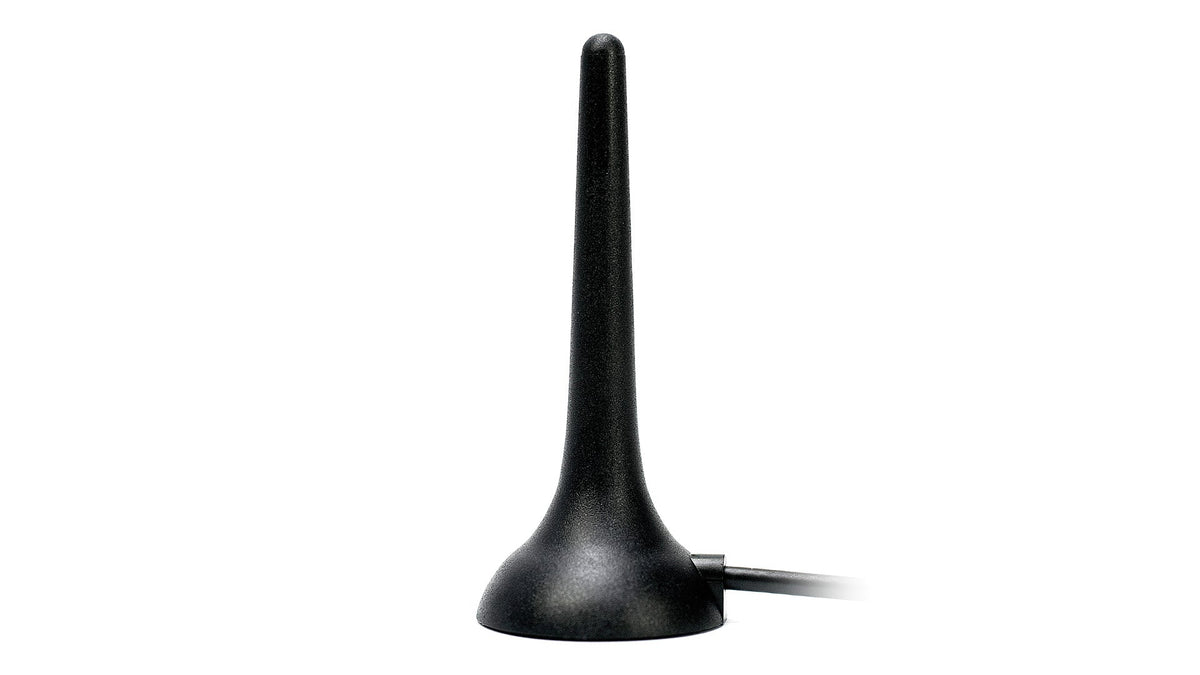

2J3704M 3G, 2G Magnetische Halterung Antenne SMA-M 250cm

€5,30
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Magnetische Halterung-Antenne wurde für zuverlässige zellulare Konnektivität in einem kompakten Formfaktor entwickelt. Ihr von einer Massefläche abhängiges Design gewährleistet optimale Leistung für 3G- und 2G-Netzwerke und eignet sich damit für eine Vielzahl von Anwendungen, darunter mobile Netzwerke, Maschinensteuerung, Anlagenverfolgung, Automotive- und Telekommunikationssysteme. Die geringe Größe ermöglicht eine einfache Integration in verschiedene Geräte und Umgebungen, während die Magnetische Halterung eine schnelle und sichere Installation auf Metalloberflächen ermöglicht.

Konnektivitäten

3G/2G/CELL

Anschluss und Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 250cm
  • Kabeltyp: RG174


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Montage: Magnetische Halterung
Position: Extern
Typ: Einzel
Abmessungen: 30.9 × 71.5 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~1.6:1, ~1.8:1
Effizienz (%): ~49, ~28
Spitzenverstärkung (dBi): ~1.7, ~0.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J3704M","manufacturer":"2J Antennas","title":"Cellular Low Profile Magnetic Mount Antenna","mountingType":"Magnetic Mount","dimensions_mm":"30.9 × 71.5","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm ground plane, 200 cm RG174 cable","elements":[{"elementID":"Connection 1","type":"Cellular","standards":["2G","3G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":-12.7,"vswr":"1.6:1","efficiency_percent":49,"peakGain_dbi":1.7,"averageGain_db":-3.2},{"range_mhz":"1710-2170","returnLoss_db":-10.8,"vswr":"1.8:1","efficiency_percent":28,"peakGain_dbi":0.3,"averageGain_db":-5.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"RG174","cableLength_mm":2500}],"datasheetStandard":{"connector":"SMA male","cableType":"RG174","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j3704m.pdf"}
