Beschreibung
Diese kompakte Hochleistungs-Stabantennen ist für fortschrittliche globale Kommunikation über 5G-, 4G-, 3G- und 2G-Netze ausgelegt. Ihre ultrabreitbandige Abdeckung (617–5925 MHz) gewährleistet zuverlässige Konnektivität für IoT-, Smart-Home-, industrielle und kommerzielle Anwendungen. Das flache, elegante Design und die Magnetische Halterung machen sie ideal für dauerhafte und vorübergehende Installationen, während die robuste Polypropylenkonstruktion eine hervorragende Haltbarkeit unter extremen Bedingungen bietet. Die Antenne ist von einer Massefläche abhängig und bietet eine hohe Effizienz sowie einen Spitzengewinn für anspruchsvolle Breitband- und MIMO-Geräteanwendungen.
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Anschluss & Kabel
- Anschlusstyp: SMA-M
- Kabellänge: 300cm
- Kabeltyp: LL100
Installation / Umgebung
Das hochwertige Polypropylenmaterial (PP) verleiht der 2J3683M eine außergewöhnliche Temperaturbeständigkeit und Umweltbeständigkeit bei extremen Temperaturen von -40 °C bis +85 °C. Mit ihren kompakten Abmessungen von 31 x 31 x 94 mm und der magnetischen Befestigung bietet diese elegante Flachantenne eine Vielzahl dauerhafter und/oder vorübergehender Installationsmöglichkeiten. Für nicht magnetische Oberflächen sind selbstklebende Pads als praktische alternative Installationsmethode enthalten. Für eine bequeme Verbindung ist diese Antenne mit einem standardmäßigen SMA-Stecker und einem 300 cm langen LL100-Kabel (verlustarmes Koaxialkabel) ausgestattet, das für eine ausgezeichnete Rückflussdämpfung und hohe Qualität bekannt ist. Eine große Auswahl an alternativen Steckverbindern und Kabeln ist für individuelle Anforderungen verfügbar. Alle Produkte werden ohne Gefahrstoffe hergestellt und erfüllen vollständig die Anforderungen von REACH und RoHS.
Technische Daten
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Befestigung: Magnetische Halterung
Typ: Einzel
Abmessungen: Ø 31 × 109 mm
Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-11.5, ~-10.4, ~-7.4, ~-6.6
VSWR: ~1.8:1, ~1.9:1, ~2.6:1, ~2.8:1
Effizienz (%): ~60.5, ~54.6, ~27.7, ~23.1
Spitzengewinn (dBi): ~1.0, ~2.9, ~2.5, ~0.4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 35

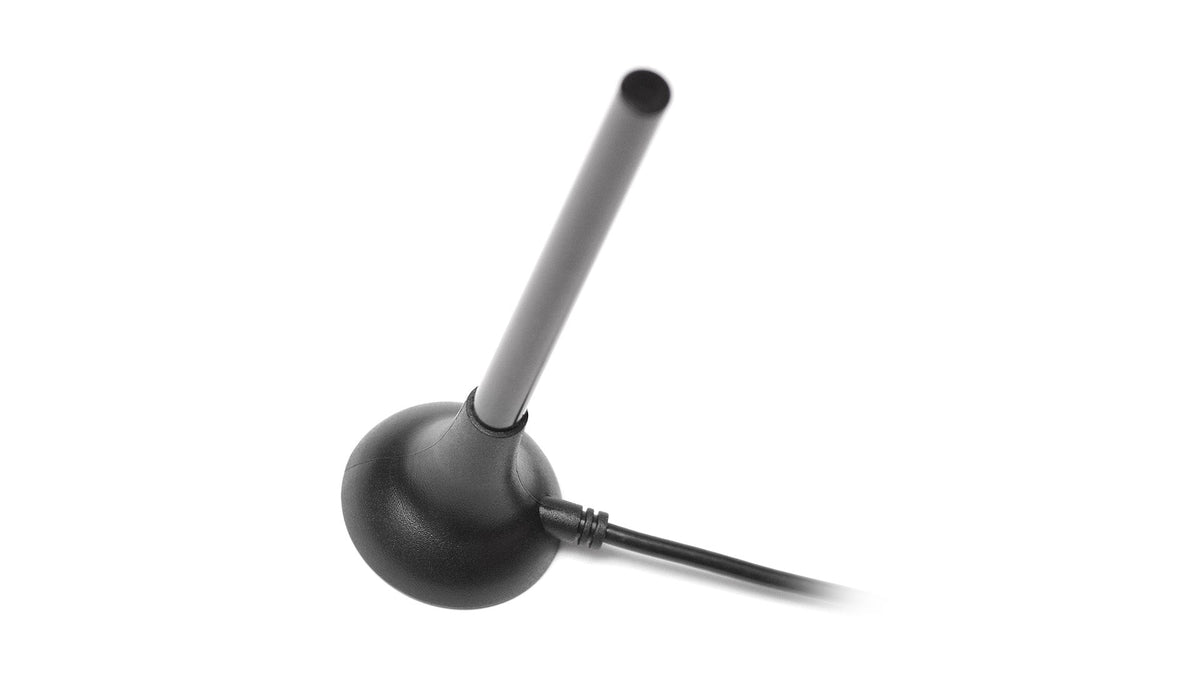

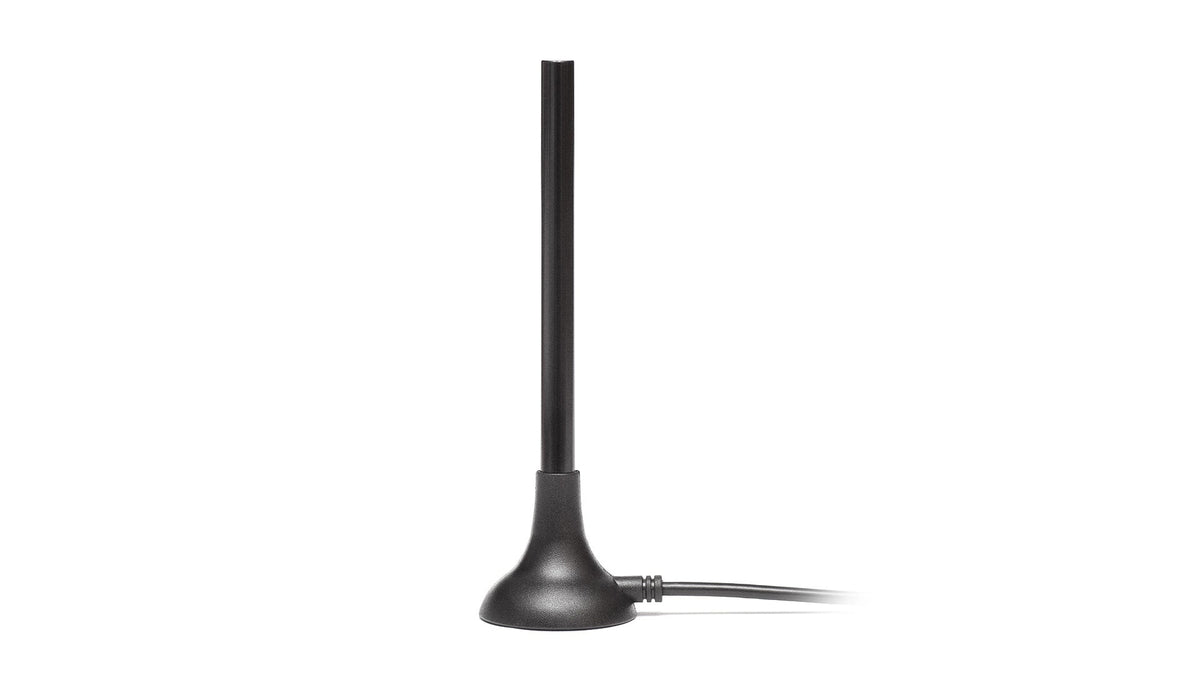

2J3683M 5G Magnetische Halterung Stabantenne SMA-M 300cm
