2J | Artikelnummer: 2JF0624P

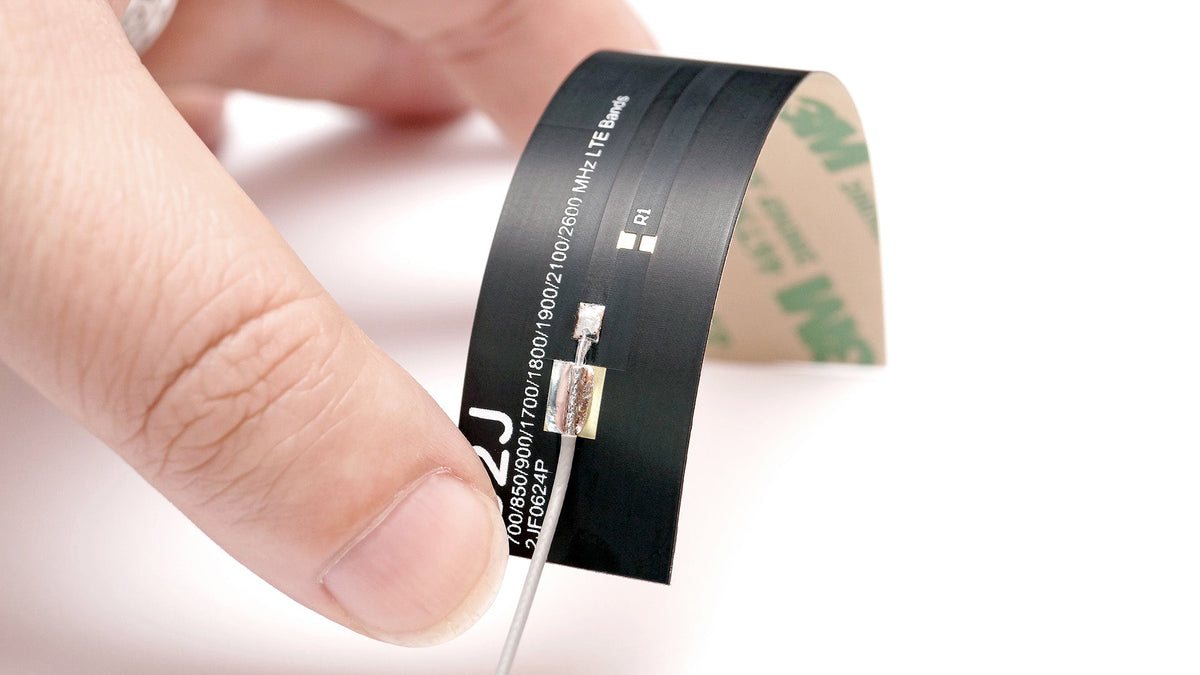

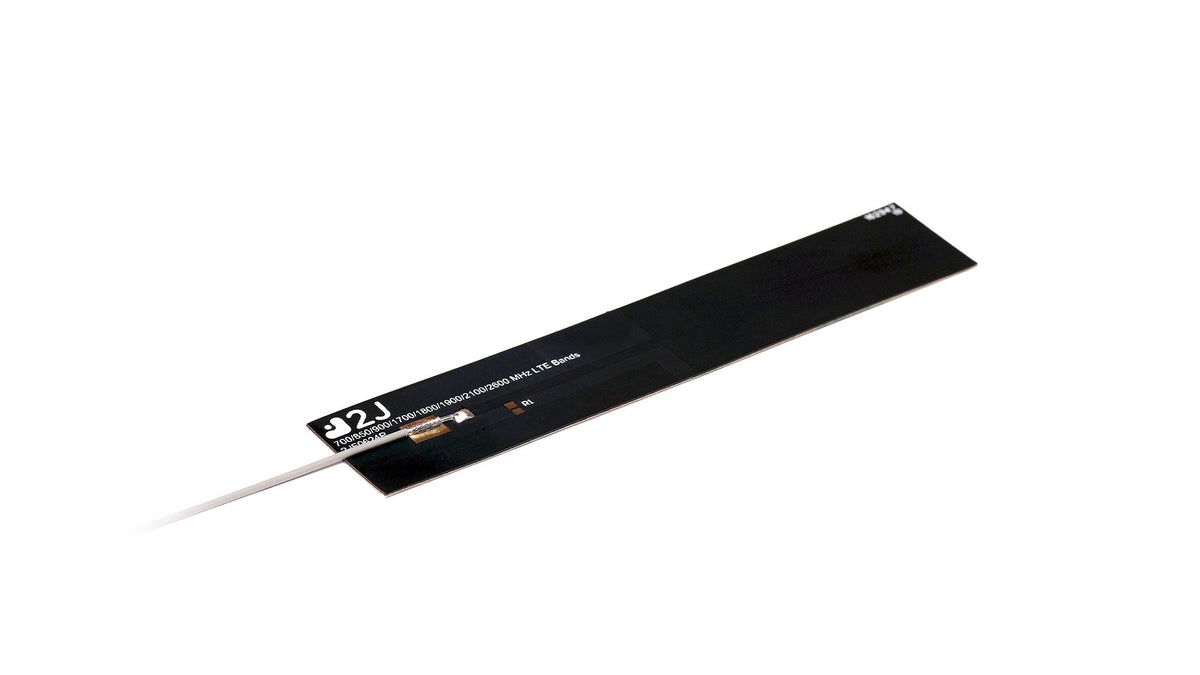

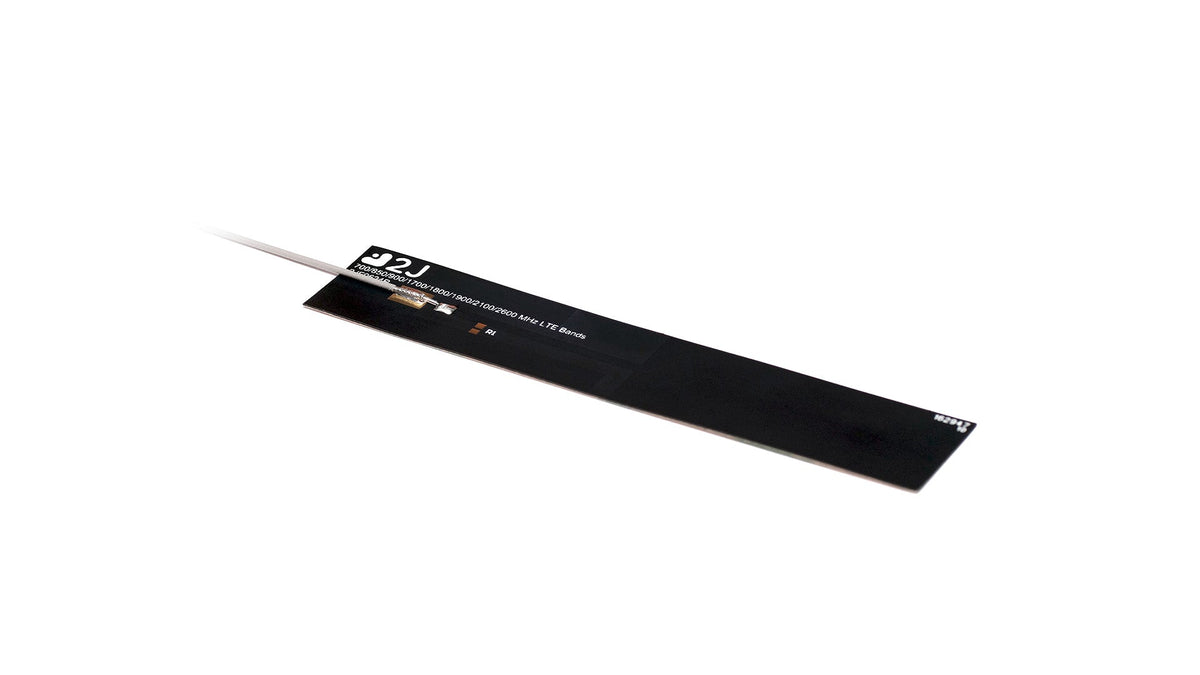

2JF0624P 4G/LTE-Antenne mit Klebemontage, flexible Klebeplatine

Name: 2JF0624P 4G/LTE-Antenne mit Klebemontage, flexible Klebeplatine
Brand: 2J
SKU: 2JF0624P
Price: 4.24 EUR
Availability: InStock

€4,24

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Antenne wurde für die nahtlose Integration in kompakte Geräte entwickelt, die zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität benötigen. Ihr omnidirektionales Strahlungsmuster gewährleistet eine 360°-Abdeckung und macht sie ideal für Anwendungen, bei denen eine gleichbleibende Signalstärke entscheidend ist. Die Antenne ist unabhängig von der Massefläche und verfügt über eine selbstklebende Rückseite für eine einfache Installation auf verschiedensten Oberflächen. Hohe Effizienz und Breitbandleistung unterstützen eine breite Palette von Mobilfunkbändern, wodurch sie sich für IoT, Unterhaltungselektronik, Robotik, Asset-Tracking und mehr eignet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: FPC
Mobilfunktechnologien: 4G/LTE
Position: Intern
Montage: Klebemontage flexibel
Typ: Einzel
Abmessungen: 110.4 x 20.8 x 0.2 mm

Konnektivität 1 - Mobilfunk (4G LTE/3G/2G)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.6:1, ~2.0:1, ~2.8:1
Effizienz (%): ~59, ~68, ~59
Spitzenverstärkung (dBi): ~1.0, ~3.4, ~2.5
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0624P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Flexible Ultra-Thin PCB Antenna","mountingType":"Self-Adhesive","dimensions_mm":"110.4 × 20.8 × 0.2","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 150 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-12.9,"vswr":"1.6:1","efficiency_percent":59,"peakGain_dbi":1.0,"averageGain_db":-2.3},{"range_mhz":"1710-2170","returnLoss_db":-11.4,"vswr":"2.0:1","efficiency_percent":68,"peakGain_dbi":3.4,"averageGain_db":-1.7},{"range_mhz":"2500-2700","returnLoss_db":-6.3,"vswr":"2.8:1","efficiency_percent":59,"peakGain_dbi":2.5,"averageGain_db":-2.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf0624p.pdf"}
