2J | Artikelnummer: 2J3524M-300LL100-C20NRST

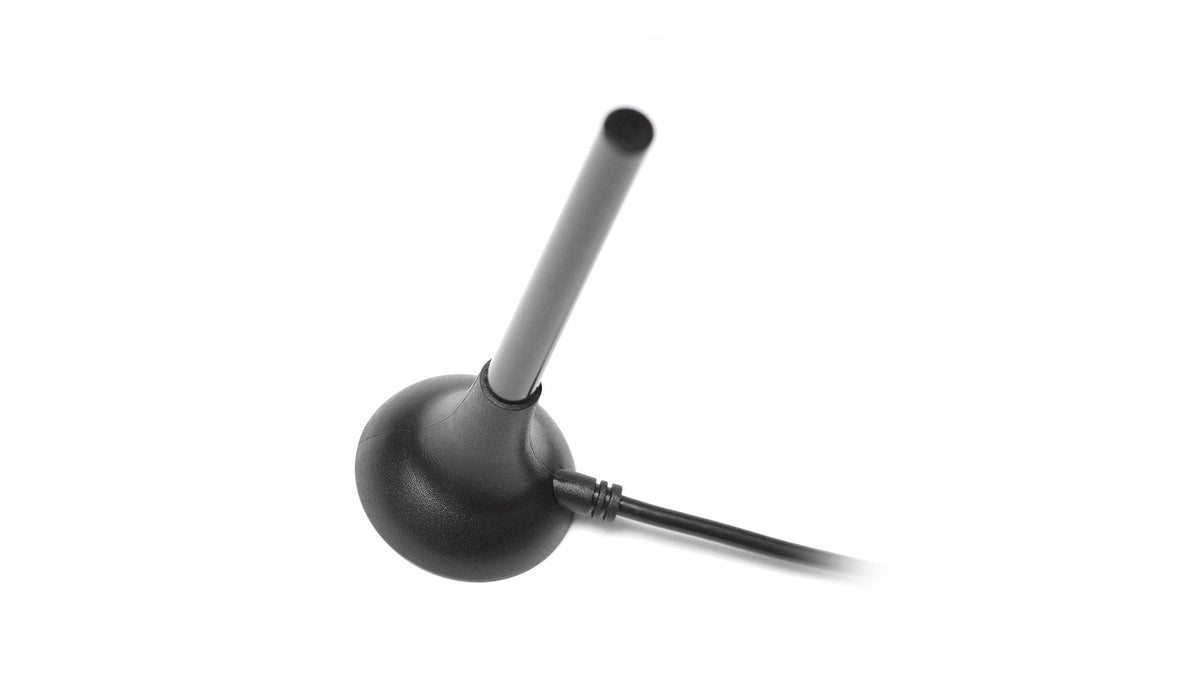

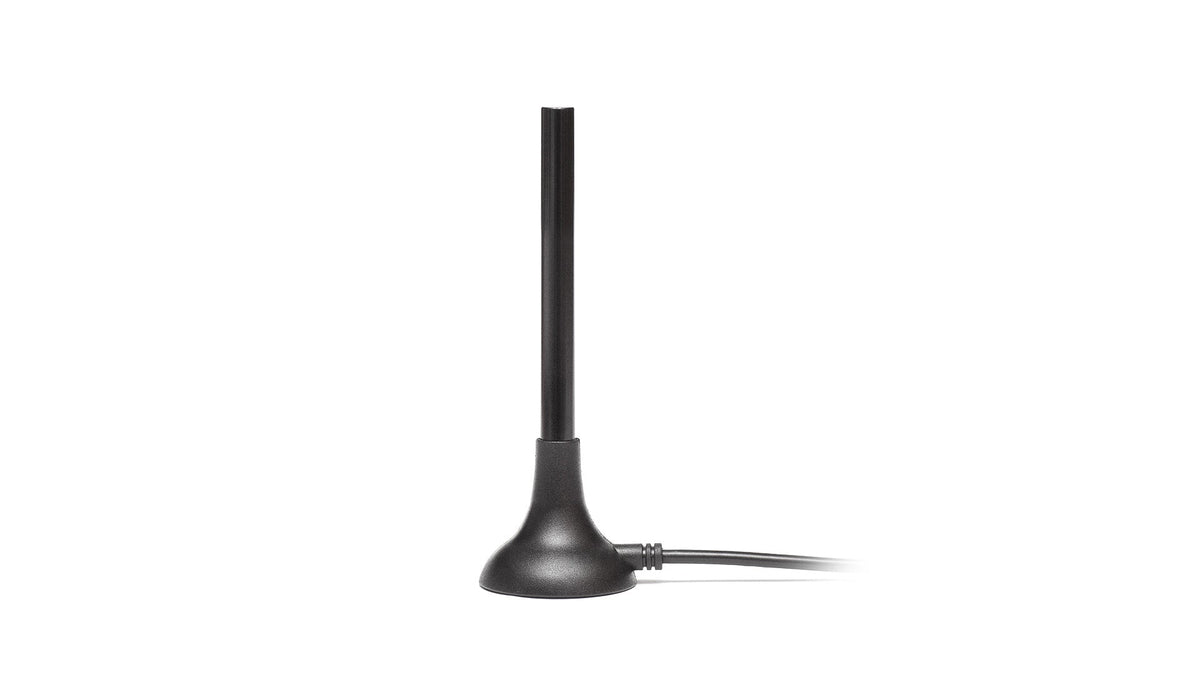

2J3524M 4G/LTE Magnetische Halterung Antenne SMA-M 300cm

Name: 2J3524M 4G/LTE Magnetische Halterung Antenne SMA-M 300cm
Brand: 2J
SKU: 2J3524M-300LL100-C20NRST
Price: 7.85 EUR
Availability: InStock

€7,85

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen großen Frequenzbereich entwickelt. Ihr kompaktes, von einer Massefläche abhängiges Design und die magnetische Halterung machen sie ideal für mobile, industrielle Anwendungen und Anwendungen zur Fernüberwachung, bei denen eine einfache Installation und ein starker Signalempfang erforderlich sind. Die Antenne unterstützt ein breites Spektrum an Mobilfunkbändern und eignet sich damit für den Einsatz in Telekommunikations-, IoT-, Asset-Tracking- und Flottenmanagementsystemen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-M
Kabellänge: 300cm
Kabeltyp: LL100

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Montage: Magnetische Halterung
Typ: Einzel
Position: Extern
Mobilfunktechnologien: 4G/LTE

Abmessungen: Ø 31 × 94 mm

Konnektivität 1 - MOBILFUNK/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.7, ~1.8:1
Effizienz (%): ~69.5, ~54.3, ~51.1
Spitzenverstärkung (dBi): ~2.2, ~2.2, ~2.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 35

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J3524M","manufacturer":"2J Antennas","title":"4G LTE/3G/2G High Performance Magnetic Mount Antenna","mountingType":"Magnetic Mount","dimensions_mm":"Ø 31 × 94","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-12.3,"vswr":"1.7:1","efficiency_percent":69.5,"peakGain_dbi":2.2,"averageGain_db":-1.6},{"range_mhz":"1710-2170","returnLoss_db":-12.2,"vswr":"1.7:1","efficiency_percent":54.3,"peakGain_dbi":2.2,"averageGain_db":-2.7},{"range_mhz":"2500-2700","returnLoss_db":-11.0,"vswr":"1.8:1","efficiency_percent":51.1,"peakGain_dbi":2.7,"averageGain_db":-2.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j3524m.pdf"}
