2J  |  Artikelnummer: 2J2202K-B07H-300LL195-C151GST

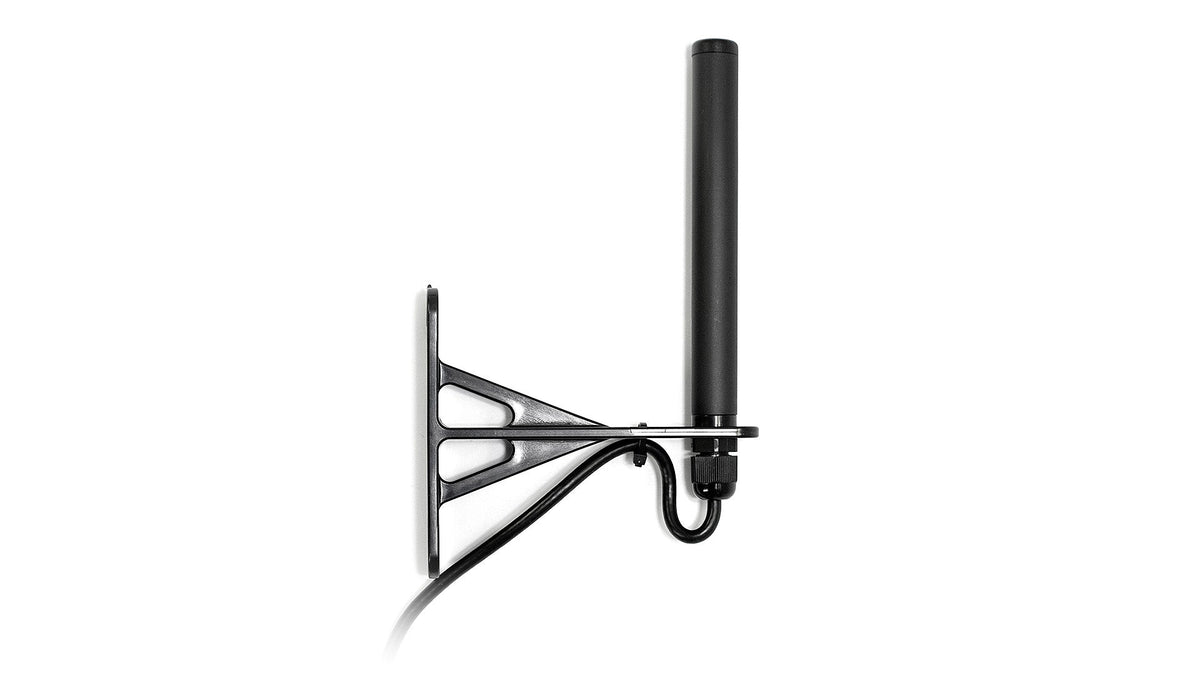

2J2202K-B07H WLAN, ISM Wandhalterung Antenne SMA-M 300cm

€14,13
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Dualband-Antenne wurde für leistungsstarke WLAN- und ISM-Anwendungen entwickelt und bietet zuverlässige Konnektivität über die Frequenzbänder 2,4 GHz und 5 GHz. Ihr vom Massebereich unabhängiges Design gewährleistet eine gleichbleibende Leistung unabhängig von der Montagefläche und macht sie ideal für eine Vielzahl von Umgebungen. Der mitgelieferte Antennenhalter ermöglicht eine einfache Wandmontage. Die Antenne eignet sich für den Einsatz in Smart-Home-, Industrie-, Transport- und öffentlichen WLAN-Anwendungen.

Konnektivitäten

2.4-5.0GHz/WLAN/LPWA/BT/ZigBee/RFID/ISM

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LL195


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Montage: Wandmontage
Standort: Extern
Typ: Einzel
Drahtlose Standards für kurze Reichweiten: WLAN, Bluetooth, ZigBee
Abmessungen: 186 × 30 × 115 (134 × Ø 16) mm

Konnektivität 1 - 2.4/5.0 GHz ISM

Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.5:1, ~1.8:1
Wirkungsgrad (%): ~59.9, ~44.9
Spitzengewinn (dBi): ~1.6, ~1.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2202K-B07H","manufacturer":"2J Antennas","title":"Dual Band WiFi Ground Plane Independent Wall Mount Antenna","mountingType":"Wall Mount","dimensions_mm":"186 × 30 × 115 (134 × Ø 16)","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free Space, 100 cm RG58 cable","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-15.1,"vswr":"1.5:1","efficiency_percent":59.9,"peakGain_dbi":1.6,"averageGain_db":-2.2},{"range_mhz":"4920-5925","returnLoss_db":-12.8,"vswr":"1.8:1","efficiency_percent":44.9,"peakGain_dbi":1.5,"averageGain_db":-3.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male","cableType":"LL195","cableLength_mm":3000}],"datasheetStandard":{"connector":"RP-SMA male","cableType":"RG58","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j2202k-b07h.pdf"}
