2J  |  Artikelnummer: 2J2183K-B07H-300LL195-C91GST

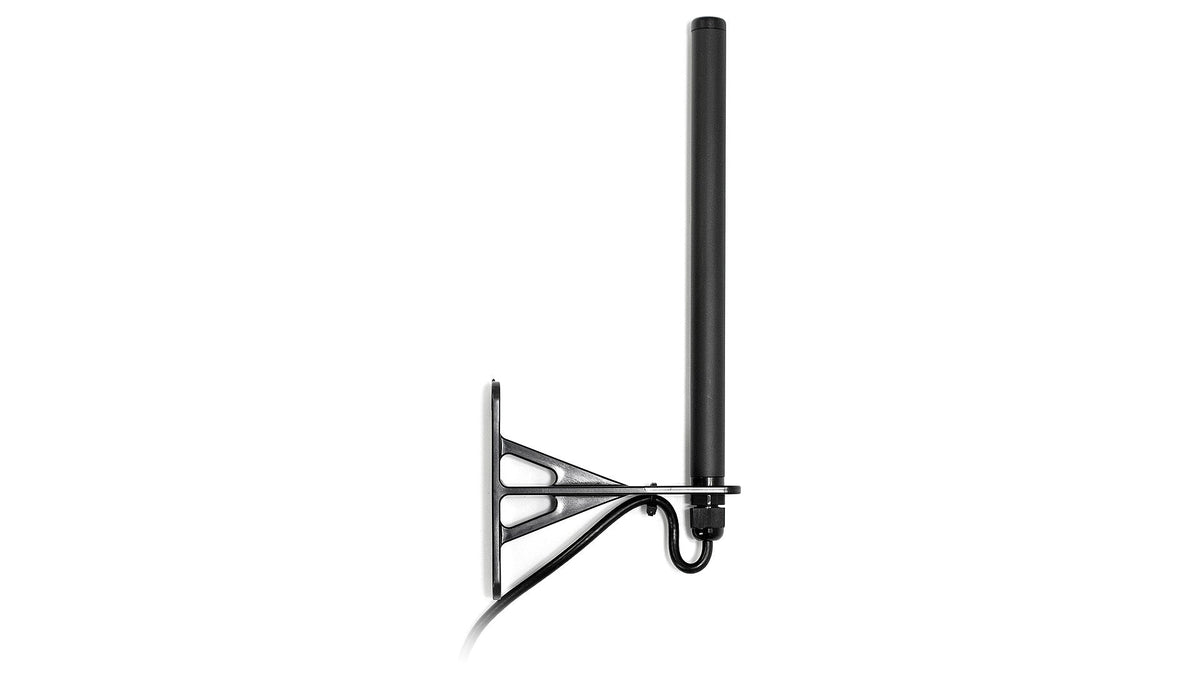

2J2183K-B07H 5G Wandantenne Schraubbefestigung SMA-M 300cm

€19,22
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultrabreitbandantenne bietet eine zuverlässige Leistung für 5G-, 4G-, 3G- und 2G-Netze und eignet sich damit ideal für eine Vielzahl von Innenanwendungen. Ihr flaches, schlankes Design und der mitgelieferte Kunststoffhalter ermöglichen eine einfache Wandmontage in Smart Homes, Büros und industriellen Umgebungen. Die Antenne gewährleistet stabile Konnektivität, einen hohen Datendurchsatz und Abwärtskompatibilität mit bestehenden Mobilfunktechnologien, wodurch die Implementierungskosten für Gerätehersteller und Anbieter gesenkt werden. Typische Einsatzbereiche sind drahtloses Breitband, Gebäudemanagement, Telekommunikation, Alarmanlagen, mobile Geräte, Datenterminals, intelligente Zähler, Automatisierung und IoT-Anwendungen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss und Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300cm
  • Kabeltyp: LL195

Installation / Umgebung

2J2183K-B07H verfügt über ein kompaktes und schlankes, stabförmiges Design mit Abmessungen von nur 271 × 30 × 115 (219 × Ø 16) mm und wird aus ASA-Material gefertigt. Diese Antenne ist unabhängig von einer Massefläche und für die Innen-Wandmontage ausgelegt; ein Kunststoffhalter ist im Lieferumfang enthalten. Sie bietet eine hervorragende Langlebigkeit bei Temperaturen von -40C (-40F) bis +85C (+185F). Zum Standardlieferumfang gehören ein SMA-Stecker und ein 300 cm langes LL195-Kabel, die für optimale Leistung abgestimmt sind. Für Antennenlösungen für den Außenbereich siehe Produkt 2J2183B-B05H mit Wandhalter aus Edelstahl und 2J2183B-B07H mit Kunststoffhalter. Auf Anfrage bieten wir außerdem eine große Auswahl an kundenspezifischen alternativen Anschlüssen und Kabeln. Unsere äußerst erfahrenen Ingenieure unterstützen Sie gerne bei der Auswahl von Antennen, die alle Anforderungen unserer Kunden erfüllen. Bitte kontaktieren Sie uns für weitere Informationen.


Technische Daten

Betriebstemperatur: -40°C bis +85°C
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Extern
Montage: Wandmontage
Typ: Einzel
Abmessungen: 271 × 30 × 115 (219 × Ø 16) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-9.8, ~-13.7, ~-14.0, ~-12.1
VSWR: ~2.1:1, ~1.7:1, ~1.6:1, ~1.9:1
Wirkungsgrad (%): ~66.1, ~60.1, ~42.1, ~32.9
Spitzenverstärkung (dBi): ~3.9, ~4.0, ~3.8, ~1.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2183K-B07H","manufacturer":"2J Antennas","title":"Liberty 5GNR/4GLTE/3G/2G Wall Mount Indoor Antenna And Plastic Bracket","mountingType":"Wall Mount","dimensions_mm":"271 × 30 × 115 (219 × Ø 16)","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free Space, 100 cm LL195 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-9.8,"vswr":"2.1:1","efficiency_percent":66.1,"peakGain_dbi":3.9,"averageGain_db":-1.8},{"range_mhz":"1427-2690","returnLoss_db":-13.7,"vswr":"1.7:1","efficiency_percent":60.1,"peakGain_dbi":4.0,"averageGain_db":-2.3},{"range_mhz":"3300-5000","returnLoss_db":-14.0,"vswr":"1.6:1","efficiency_percent":42.1,"peakGain_dbi":3.8,"averageGain_db":-3.8},{"range_mhz":"5150-5925","returnLoss_db":-12.1,"vswr":"1.9:1","efficiency_percent":32.9,"peakGain_dbi":1.9,"averageGain_db":-4.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j2183k-b07h.pdf"}
