2J | Artikelnummer: 2J2183Ba-B17H-300LL195-C91NRST

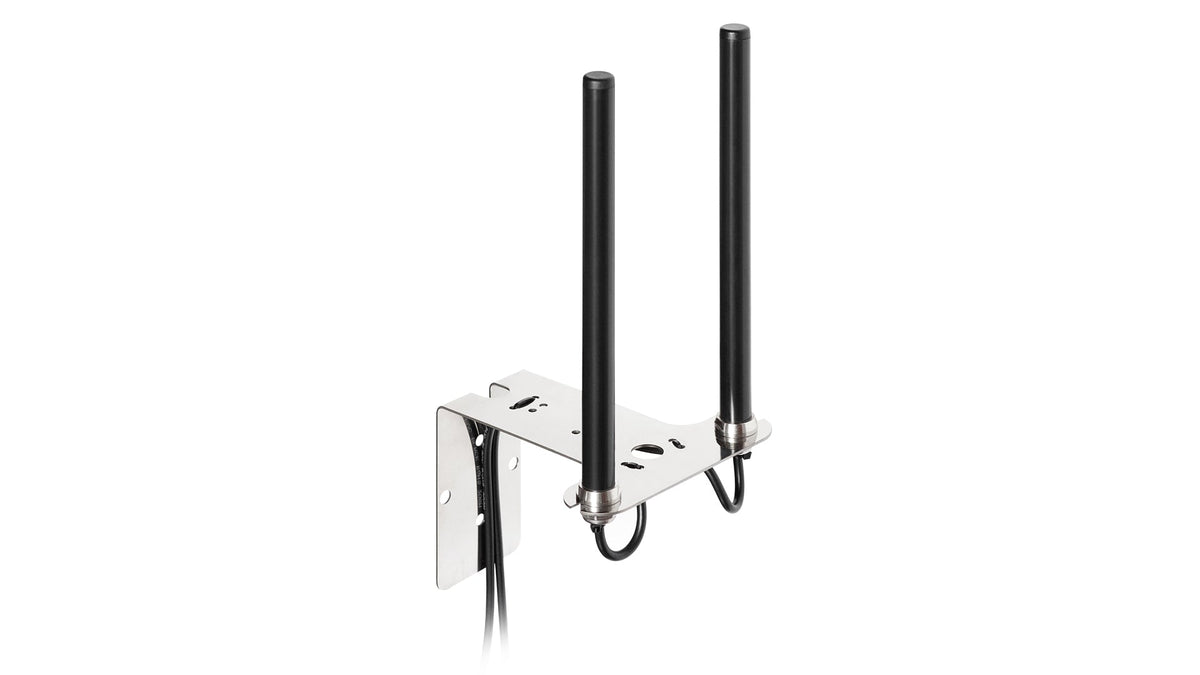

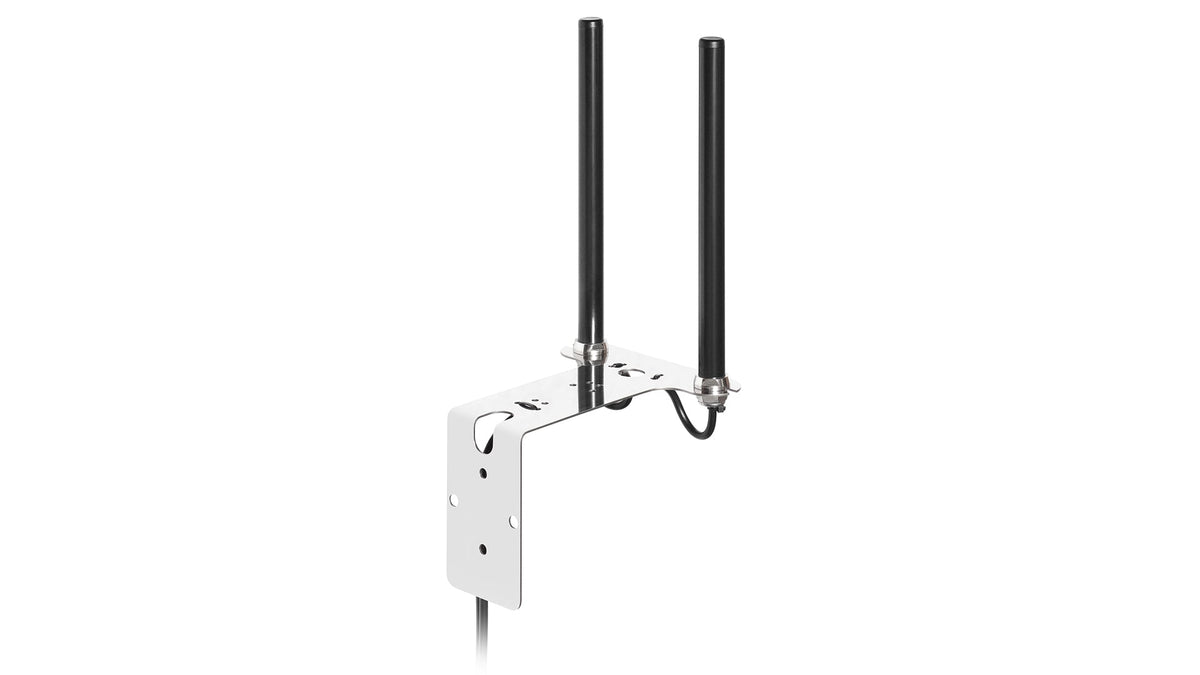

2J2183Ba-B17H 5G MIMO-Wandantenne Schraubbefestigung SMA-M 300cm

Name: 2J2183Ba-B17H 5G MIMO-Wandantenne Schraubbefestigung SMA-M 300cm
Brand: 2J
SKU: 2J2183Ba-B17H-300LL195-C91NRST
Price: 41.23 EUR
Availability: InStock

€41,23

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Wandmontageantenne wurde für zuverlässige 5G-, 4G-LTE-, 3G- und 2G-Mobilfunkkonnektivität entwickelt. Ihr vom Massepotential unabhängiges Design ermöglicht eine flexible Installation in verschiedensten Umgebungen und macht sie ideal für Smart Cities, industrielle Automatisierung, Unterhaltung, Transport und Anwendungen im Bereich der öffentlichen Sicherheit. Mit einem Spitzengewinn von bis zu 4 dBi und omnidirektionaler Abstrahlung gewährleistet sie einen starken und konstanten Signalempfang für anspruchsvolle Daten- und IoT-Anwendungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

Steckertyp: SMA-Male
Kabellänge: 300cm
Kabeltyp: LL195

Installation / Umgebung

Die Antenne ist für die Wandmontage ausgelegt und verfügt über ein leistungsstarkes, vom Massepotential unabhängiges Design. Dadurch eignet sie sich ideal für Anwendungen mit begrenztem Platzangebot oder ohne herkömmliche Massefläche. Die kundenspezifischen Kabel- und Steckeroptionen ermöglichen eine flexible Integration in verschiedene Geräte und Systeme. Darüber hinaus ist die Antenne nach IP67 zertifiziert und damit langlebig sowie für den Einsatz unter rauen Außenbedingungen geeignet.
Die Standardkabellänge beträgt 300 cm; andere Längen sind auf Anfrage erhältlich. Der Standardkabeltyp ist LL195; weitere Kabeloptionen sind ebenfalls verfügbar. Die Antenne ist mit den meisten HF-Steckverbindern kompatibel, wobei SMA-Male der Standardsteckertyp ist.
Die Antenne 2J2183Ba-B17H misst 325 × 135.5 × 155 mm (220 × Ø 16 mm), kann in einem Temperaturbereich von -40 bis +85 Grad Celsius betrieben werden und ist RoHS-konform.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Standort: Extern
Montage: Wandmontage
Typ: Kombination
Abmessungen: 325 × 135.5 × 155 (220 × Ø 16) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.3, ~-13.0, ~-14.1, ~-11.9
VSWR: ~2.4:1, ~1.8:1, ~1.7:1, ~1.9:1
Wirkungsgrad (%): ~66.6, ~62.6, ~40.6, ~32.4
Spitzengewinn (dBi): ~3.9, ~4.0, ~3.9, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Abstrahlcharakteristik: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

FAQ / Wichtige Entscheidungsfaktoren

1. Welche Frequenzbänder und Standards werden unterstützt? Dies ist eine breitbandige 2x-MIMO-Antenne, die den Bereich von 617-5925 MHz abdeckt. Sie unterstützt vollständig die globalen Standards 5G NR, 4G LTE, 3G und 2G. Sie ist abwärtskompatibel mit allen wichtigen Mobilfunknetzen.

2. Benötigt diese Antenne eine Massefläche (metallische Oberfläche)? Nein. Diese Antenne ist vom Massepotential unabhängig. Anders als Antennen mit Magnetfuß behält sie ihre volle Leistung auch bei der Installation auf nichtmetallischen Oberflächen wie Mauerwerk, Beton, Holz oder Kunststoffgehäusen bei.

3. Ist dieses Modell für raue Außenbedingungen geeignet? Ja. Das Gehäuse besteht aus hochwertigem ASA-Material und verfügt über die IP67-Zertifizierung, wodurch es vollständig wasserdicht und staubdicht ist. Die Antenne ist für den Betrieb bei extremen Temperaturen von -40°C bis +85°C ausgelegt.

4. Wie wird die Antenne montiert? Sie ist für die dauerhafte Wandmontage ausgelegt. Das Paket enthält einen robusten L-Halter aus Edelstahl, der eine sichere und korrosionsbeständige Installation an Gebäudefassaden oder Wänden gewährleistet.

5. Welche Kabel- und Steckerspezifikationen gelten? Die Antenne enthält 2x verlustarme LL195-Kabel (Standardlänge: 300 cm) mit SMA-Male-Steckern. Diese Konfiguration ist mit der überwiegenden Mehrheit der industriellen 5G/LTE-Router und Gateways kompatibel.

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2183Ba-B17H","manufacturer":"2J Antennas","title":"Twins Cellular 5GNR/4GLTE/3G/2G MIMO Wall Mount Antenna & Stainless Bracket","mountingType":"Wall Mount","dimensions_mm":"325 × 135.5 × 155 (220 × Ø 16)","operatingTemperature_c":"-40 to +85","ipRating":"IP67","groundPlane":"Independent","measurementConditions":"Free Space, 100 cm LL195 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular (MIMO 1)","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-8.3,"vswr":"2.4:1","efficiency_percent":66.6,"peakGain_dbi":3.9,"averageGain_db":-1.8},{"range_mhz":"1427-2690","returnLoss_db":-13.0,"vswr":"1.8:1","efficiency_percent":62.6,"peakGain_dbi":4.0,"averageGain_db":-2.1},{"range_mhz":"3300-5000","returnLoss_db":-14.1,"vswr":"1.7:1","efficiency_percent":40.6,"peakGain_dbi":3.9,"averageGain_db":-4.1},{"range_mhz":"5150-5925","returnLoss_db":-11.9,"vswr":"1.9:1","efficiency_percent":32.4,"peakGain_dbi":3.9,"averageGain_db":-4.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Connection 2","type":"5G NR / Cellular (MIMO 2)","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-8.3,"vswr":"2.4:1","efficiency_percent":66.6,"peakGain_dbi":3.9,"averageGain_db":-1.8},{"range_mhz":"1427-2690","returnLoss_db":-13.0,"vswr":"1.8:1","efficiency_percent":62.6,"peakGain_dbi":4.0,"averageGain_db":-2.1},{"range_mhz":"3300-5000","returnLoss_db":-14.1,"vswr":"1.7:1","efficiency_percent":40.6,"peakGain_dbi":3.9,"averageGain_db":-4.1},{"range_mhz":"5150-5925","returnLoss_db":-11.9,"vswr":"1.9:1","efficiency_percent":32.4,"peakGain_dbi":3.9,"averageGain_db":-4.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j2183ba-b17h.pdf"}
