2J  |  Artikelnummer: 2J2183B-B05H-300LL195-C91NRST

2J2183B-B05H 5G Wandantenne Schraubbefestigung SMA-M 300cm

€21,68
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Breitbandantenne wurde für leistungsstarke 5G-, 4G-, 3G- und 2G-Mobilfunkkonnektivität in anspruchsvollen Außenumgebungen entwickelt. Ihr robustes, IP67-zertifiziertes Gehäuse und der Edelstahlhalter gewährleisten einen zuverlässigen Betrieb unter rauen Wetterbedingungen. Damit eignet sie sich ideal für Telekommunikation, Gebäudemanagement, IoT und industrielle Anwendungen. Die Antenne unterstützt Mobilfunkbänder unter 6 GHz, bietet Abwärtskompatibilität mit bestehenden Netzwerken und liefert eine stabile Leistung mit hohem Gewinn für einen konstanten Datendurchsatz.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker
  • Kabellänge: 300cm
  • Kabeltyp: LL195

Installation / Umgebung

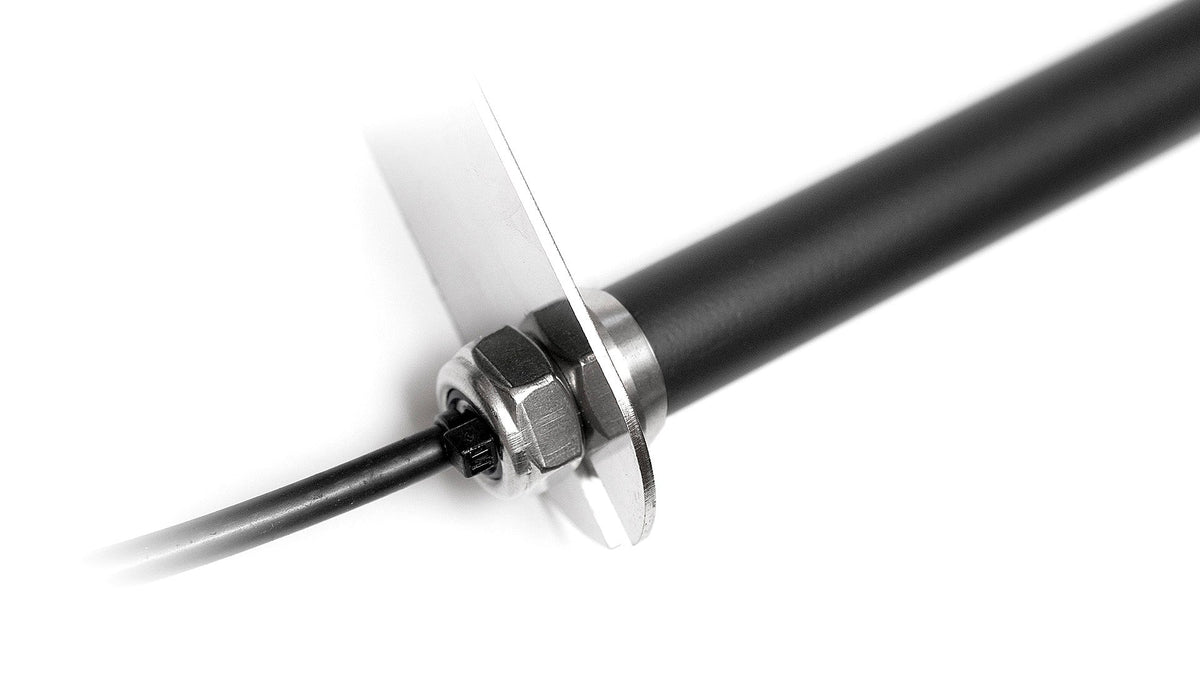

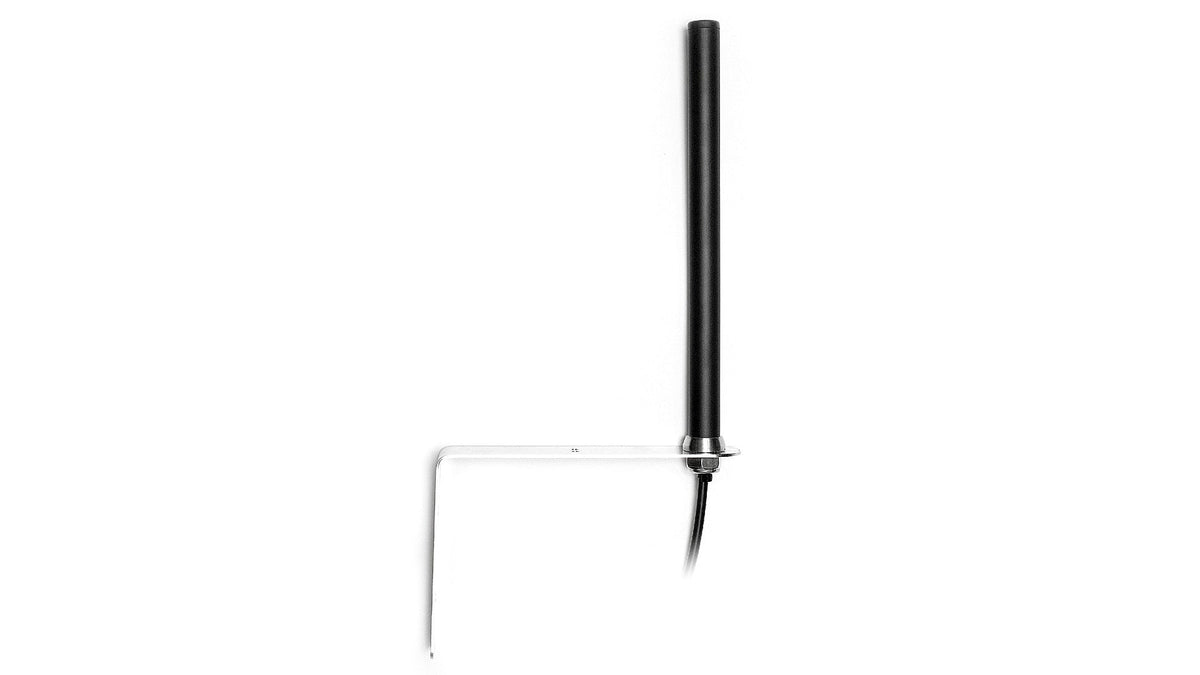

2J2183B-B05H verfügt über ein kompaktes und schlankes, stabförmiges Design mit Abmessungen von nur 325 × 36 × 155 (220 × Ø 16) mm und ist mit einem IP67-zertifizierten ASA-Gehäuse geschützt, das eine ausgezeichnete Haltbarkeit bei Temperaturen von -40C (-40F) bis +85C (+185F) bietet. Sie verfügt über ein leistungsstarkes, verlustarmes Kabel mit Anti-Snag-Kabel für eine nahtlose und langlebige Installation. Die Antenne wird mit einem Edelstahlhalter, einem Antennenfuß aus Messing, einem 300 cm langen verlustarmen L1195-Kabel und einem SMA-Stecker für eine sichere und langlebige Außeninstallation geliefert. Für Antennenlösungen im Innenbereich siehe Produkt 2J2183K-B07H mit Wandhalterung aus Kunststoff. Stecker und Kabel können an alle spezifischen Anforderungen angepasst werden. Unsere äußerst erfahrenen Ingenieure unterstützen Sie gerne bei der Auswahl von Antennen, die alle Anforderungen unserer Kunden erfüllen. Bitte kontaktieren Sie uns für weitere Informationen. Alle unsere Produkte werden ohne Gefahrstoffe entwickelt und hergestellt und erfüllen gleichzeitig vollständig die RoHS-Anforderungen.


Technische Daten

Betriebstemperatur: -40°C bis +85°C
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Extern
Montage: Wandmontage
Typ: Einzel
Abmessungen: 325 × 36 × 155 (220 × Ø 16) mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.3, ~-13.0, ~-14.1, ~-11.9
VSWR: ~2.4:1, ~1.8:1, ~1.7:1, ~1.9:1
Wirkungsgrad (%): ~66.6, ~62.6, ~40.6, ~32.4
Spitzengewinn (dBi): ~3.9, ~4.0, ~3.9, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2183B-B05H","manufacturer":"2J Antennas","title":"Liberty 5GNR/4GLTE/3G/2G IP67 Wall Mount Antenna With Bracket","mountingType":"Wall Mount","dimensions_mm":"325 × 36 × 155 (220 × Ø 16)","operatingTemperature_c":"-40 to +85","ipRating":"IP67","groundPlane":"Independent","measurementConditions":"Free Space, 100 cm LL195 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-8.3,"vswr":"2.4:1","efficiency_percent":66.6,"peakGain_dbi":3.9,"averageGain_db":-1.8},{"range_mhz":"1427-2690","returnLoss_db":-13.0,"vswr":"1.8:1","efficiency_percent":62.6,"peakGain_dbi":4.0,"averageGain_db":-2.1},{"range_mhz":"3300-5000","returnLoss_db":-14.1,"vswr":"1.7:1","efficiency_percent":40.6,"peakGain_dbi":3.9,"averageGain_db":-4.1},{"range_mhz":"5150-5925","returnLoss_db":-11.9,"vswr":"1.9:1","efficiency_percent":32.4,"peakGain_dbi":3.9,"averageGain_db":-4.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j2183b-b05h.pdf"}
