2J  |  Artikelnummer: 2J2124K-B07H

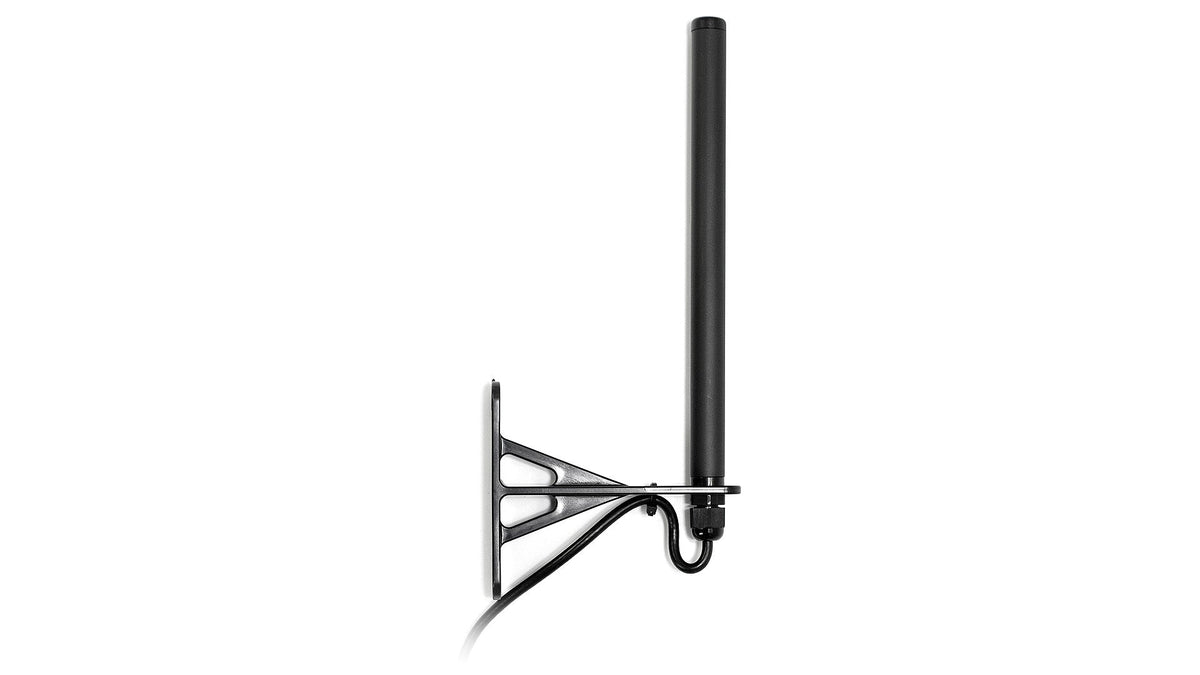

2J2124K-B07H 4G/LTE-Wandantenne Schraubbefestigung SMA-M 300cm

€18,09
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Wandmontageantenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen breiten Frequenzbereich entwickelt. Ihr von der Massefläche unabhängiges Design gewährleistet eine gleichbleibende Leistung in verschiedenen Installationsumgebungen und macht sie ideal für Mobilfunknetze, zellulare Netzwerke, IoT, Anlagenverfolgung und vieles mehr. Die Antenne bietet eine hohe Spitzenverstärkung und Effizienz und unterstützt geschäftskritische Anwendungen in den Bereichen Industrie, Automobil und Telekommunikation.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LL195


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Montage: Wandmontage
Typ: Einzel
Abmessungen: 271 × 30 × 115 (219 × Ø 16) mm

Konnektivität 1 - MOBILFUNK/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.7:1, ~2.3:1, ~2.8:1
Effizienz (%): ~55, ~48.1, ~38.4
Spitzenverstärkung (dBi): ~4.1, ~2.9, ~0.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J2124K-B07H","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Ground Plane Independent Wall Mount Antenna","mountingType":"Wall Mount","dimensions_mm":"271 × 30 × 115 (219 × Ø 16)","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free Space, 200 cm LL195 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-6.8,"vswr":"2.7:1","efficiency_percent":55,"peakGain_dbi":4.1,"averageGain_db":-2.6},{"range_mhz":"1710-2170","returnLoss_db":-8.0,"vswr":"2.3:1","efficiency_percent":48.1,"peakGain_dbi":2.9,"averageGain_db":-3.2},{"range_mhz":"2500-2700","returnLoss_db":-6.6,"vswr":"2.8:1","efficiency_percent":38.4,"peakGain_dbi":0.6,"averageGain_db":-4.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j2124k-b07h.pdf"}
