2J | Artikelnummer: 2J0B04-C884G

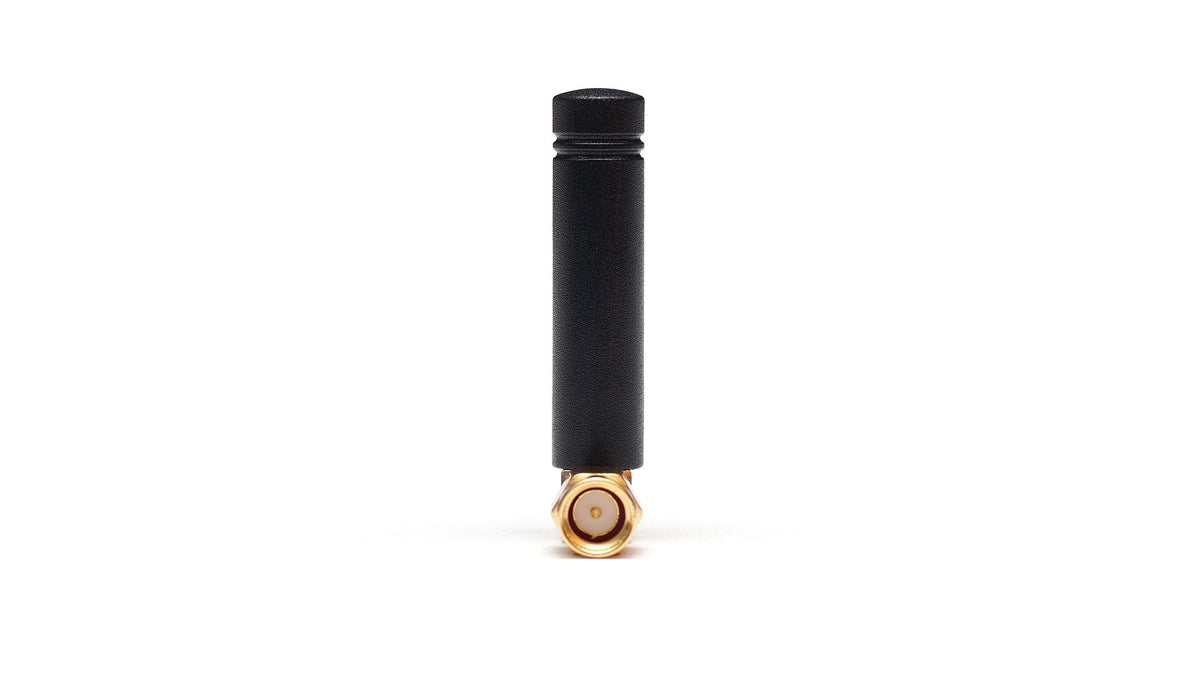

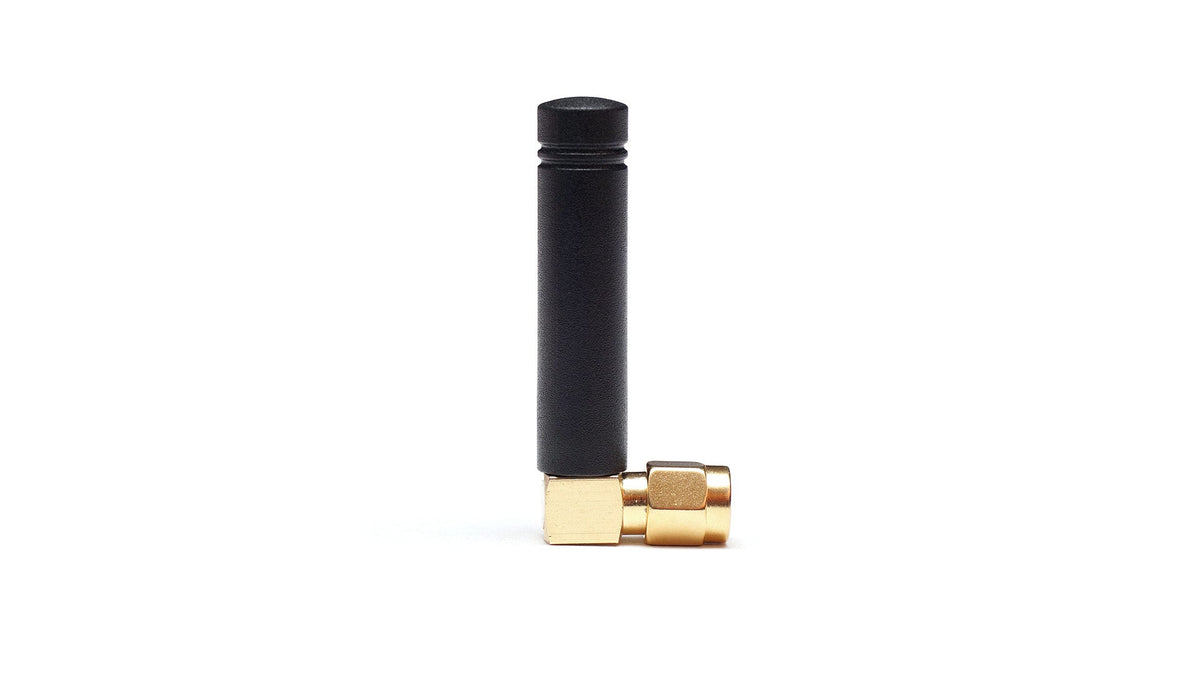

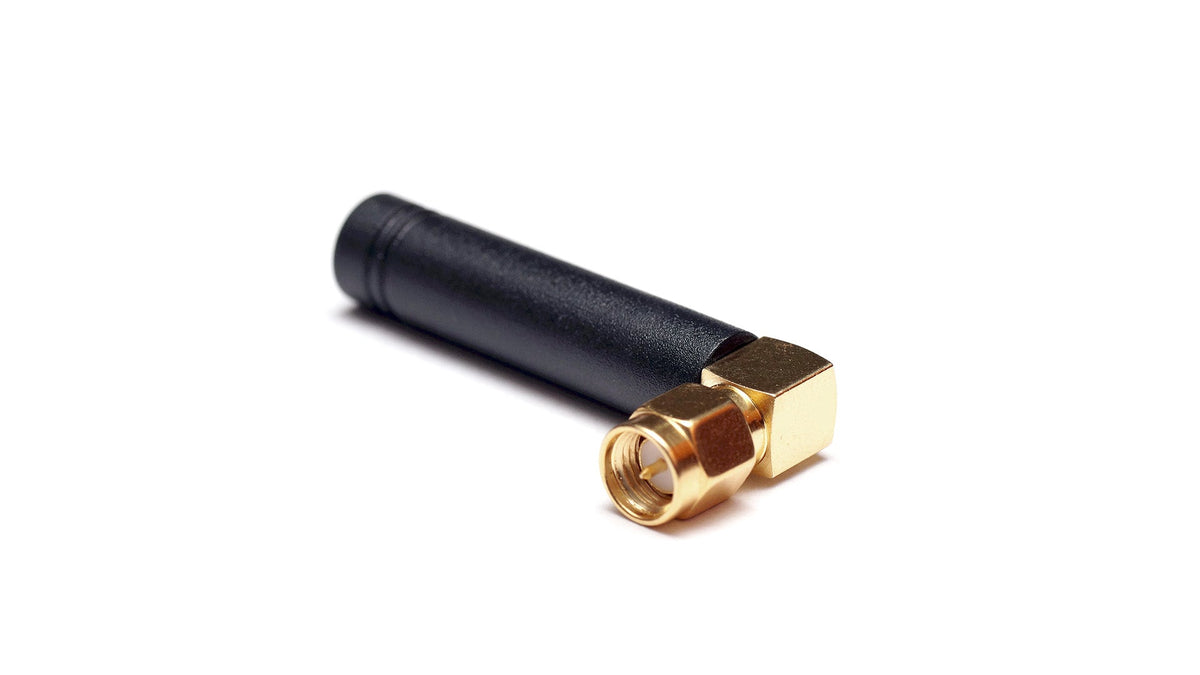

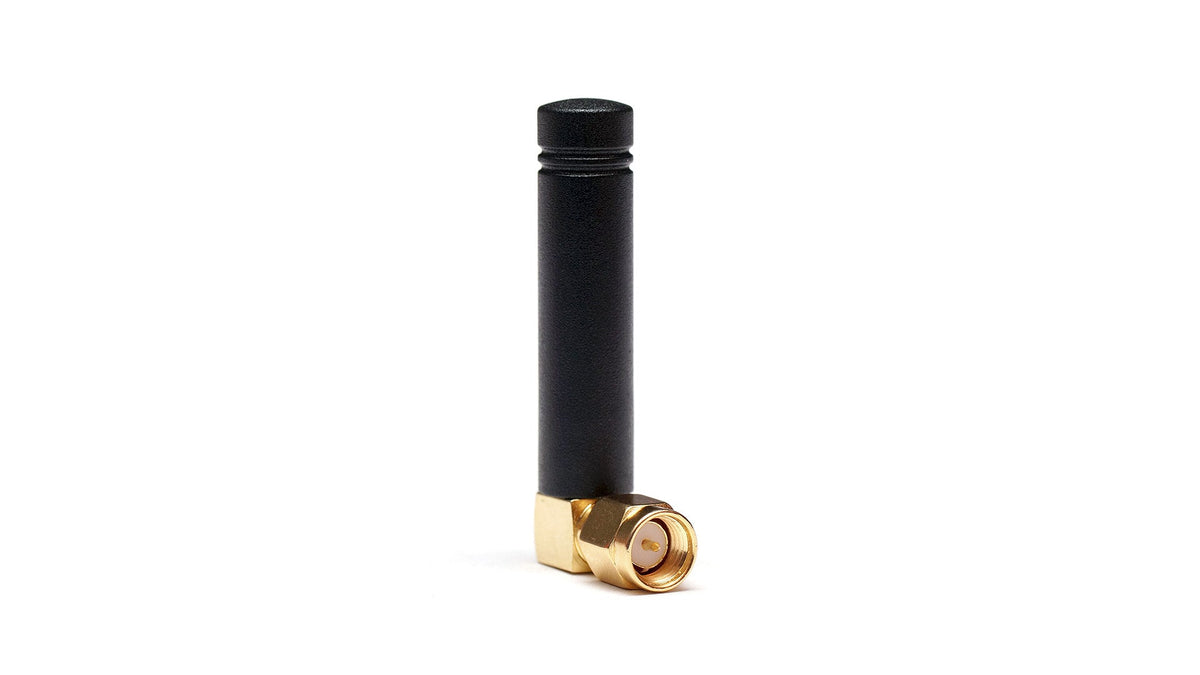

2J0B04-C884G 3G-, 2G-Mobilfunkantenne mit rechtwinkliger Steckerbefestigung

Name: 2J0B04-C884G 3G-, 2G-Mobilfunkantenne mit rechtwinkliger Steckerbefestigung
Brand: 2J
SKU: 2J0B04-C884G
Price: 5.2 EUR
Availability: InStock

€5,20

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache rechtwinklige Antenne wurde für zuverlässige 3G- und 2G-Mobilfunk-Konnektivität in kompakter Bauform entwickelt. Ihr masseflächenabhängiges Monopol-Design gewährleistet optimale Leistung für eine Vielzahl mobiler und industrieller Anwendungen. Die Antenne eignet sich ideal für den Einsatz in Mobilfunknetzen, der Maschinensteuerung, Wearables, der Anlagenverfolgung, im Automobilbereich und in Telekommunikationssystemen, bei denen platzsparende und robuste Konnektivität unerlässlich sind.

Konnektivitäten

3G/2G/CELL

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 3G, 2G
Position: Extern
Montage: Steckverbindermontage
Typ: Einzel
Abmessungen: 44 x 19.1 × 9 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~2.2:1, ~2.4:1
Wirkungsgrad (%): ~70.6, ~56.4
Spitzenverstärkung (dBi): ~2.9, ~1.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0B04-C884G","manufacturer":"2J Antennas","mountingType":"Connector Mount","dimensions_mm":"44 × 19.1 × 9","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on ground plane of 95 x 40 mm","elements":[{"elementID":"Connection 1","type":"Cellular","standards":["2G","3G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":-8.6,"vswr":"2.2:1","efficiency_percent":70.6,"peakGain_dbi":2.9,"averageGain_db":-1.5},{"range_mhz":"1710-2170","returnLoss_db":-9.4,"vswr":"2.4:1","efficiency_percent":56.4,"peakGain_dbi":1.8,"averageGain_db":-2.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male (right angle)"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j0b04-c884g.pdf"}
