2J | Artikelnummer: 2J0202-C75G

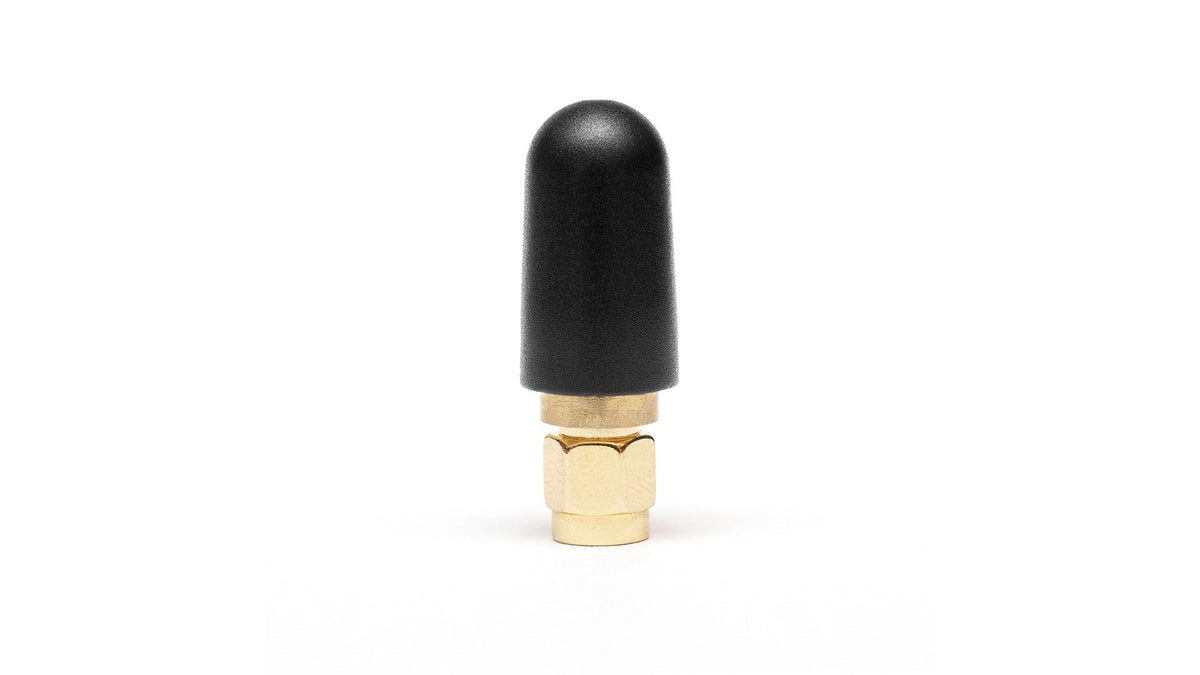

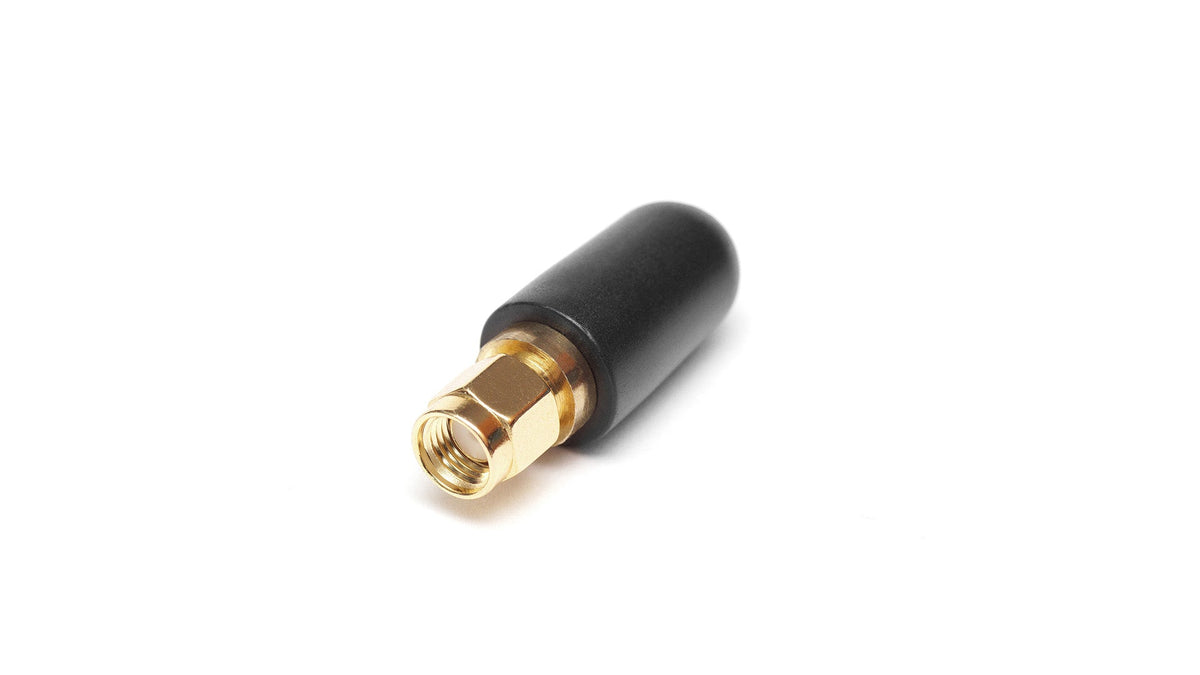

2J0202-C75G WLAN 6E/7, ISM-Antenne mit Anschlussmontage

Name: 2J0202-C75G WLAN 6E/7, ISM-Antenne mit Anschlussmontage
Brand: 2J
SKU: 2J0202-C75G
Price: 4.6 EUR
Availability: InStock

€4,60

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Triband-Antenne wurde für leistungsstarke Wi-Fi-6E/7- und ISM-Anwendungen entwickelt und bietet zuverlässige Konnektivität über die Frequenzbänder 2,4, 5,0 und 6,0 GHz. Dank ihrer kompakten Bauform und ihres von einer Massefläche abhängigen Designs eignet sie sich ideal für Installationen mit begrenztem Platzangebot und bietet gleichzeitig eine hohe Verstärkung und Effizienz. Perfekt für Smart Home, IoT, Unterhaltungselektronik und industrielle Umgebungen, die eine robuste drahtlose Leistung erfordern.

Konnektivitäten

2.4-5.0-6.0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Extern
Montage: Steckermontage
Typ: Einzel
Abmessungen: Ø 12.5 × 34.7 mm

Konnektivität 1 - Wi-Fi 6E/7, ISM

Standards: WiFi, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.4:1, ~3.4:1, ~8.6:1
Effizienz (%): ~74.9, ~46.6, ~11.9
Spitzenverstärkung (dBi): ~3.8, ~1.1, ~-6.3
Impedanz (Ohm): 50
Strahlungsdiagramm: Omnidirektional
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model": "2J0202-C75G", "manufacturer": "2J Antennas", "title": "Tri Band WIFI 6E / WIFI 7 ISM Antenna", "mountingType": "Connector Mount", "dimensions_mm": "Ø 12.5 × 34.7", "operatingTemperature_c": "-40 to +85", "groundPlane": "Dependent", "measurementConditions": "Mounted on ground plane of 70 x 35 mm", "elements": [{"elementID": "Connection 1", "type": "2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM", "standards": ["WiFi", "BT", "ZigBee", "ISM"], "frequencies": [{"range_mhz": "2410-2490", "returnLoss_db": -15.3, "vswr": "1.4:1", "efficiency_percent": 74.9, "peakGain_dbi": 3.8, "averageGain_db": -1.3}, {"range_mhz": "4920-5925", "returnLoss_db": -5.9, "vswr": "3.4:1", "efficiency_percent": 46.6, "peakGain_dbi": 1.1, "averageGain_db": -3.5}, {"range_mhz": "5925-7125", "returnLoss_db": -2.5, "vswr": "8.6:1", "efficiency_percent": 11.9, "peakGain_dbi": -6.3, "averageGain_db": -11.0}], "polarization": "Linear", "radiationPattern": "Omni-Directional", "impedance_ohms": 50, "maxInputPower_w": 25}], "connectors": [{"elementIDRef": "Connection 1", "type": "RP-SMA male"}], "typicalValues": true, "source": "https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j0202-c75g.pdf"}
