2J | Artikelnummer: 2J0102-C115N

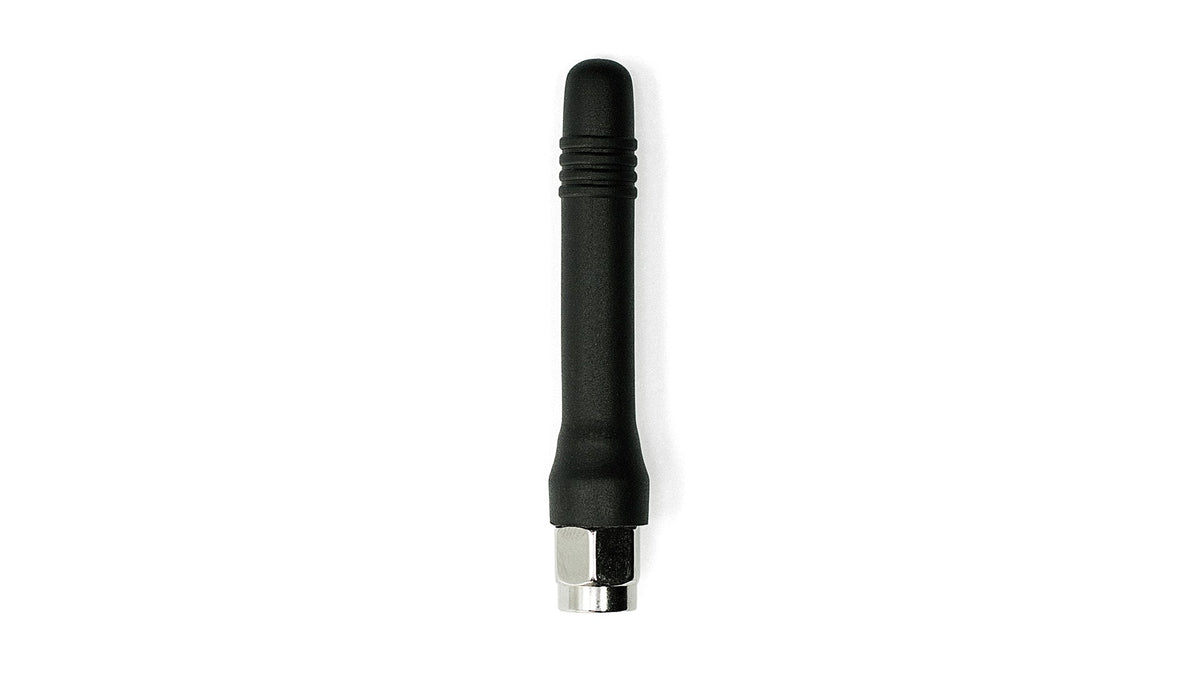

2J0102-C115N WLAN-, ISM-Antenne mit Anschlussmontage

Name: 2J0102-C115N WLAN-, ISM-Antenne mit Anschlussmontage
Brand: 2J
SKU: 2J0102-C115N
Price: 4.2 EUR
Availability: InStock

€4,20

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne wurde für eine zuverlässige WLAN- und ISM-Band-Konnektivität entwickelt und bietet starke Leistung und Effizienz in einem kompakten Formfaktor. Ihr von der Massefläche abhängiges Monopol-Design gewährleistet eine optimale Signalstärke für eine Vielzahl drahtloser Anwendungen. Diese Antenne eignet sich ideal für Smart Home, industrielle Automatisierung, Unterhaltung, Gesundheitswesen, Transport und IoT-Anwendungen sowie für kommerzielle und private Geräte, die eine robuste drahtlose Kommunikation erfordern.

Konnektivitäten

2.4-5.0GHz/WLAN/LPWA/BT/ZigBee/RFID/ISM

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Extern
Montage: Steckermontage
Typ: Einzel
Abmessungen: 56 x 9.5 mm

Konnektivität 1 - 2.4/5.0 GHz ISM

Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.4:1, ~1.7:1
Effizienz (%): ~60, ~83
Spitzenverstärkung (dBi): ~4.0, ~5.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J0102-C115N","manufacturer":"2J Antennas","title":"WiFi ISM High Gain Smart Antenna","mountingType":"Connector Mount","dimensions_mm":"56 × 9.5","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on ground plane of 70 x 35 mm","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-14.7,"vswr":"1.4:1","efficiency_percent":60,"peakGain_dbi":4.0,"averageGain_db":-2.2},{"range_mhz":"4920-5925","returnLoss_db":-12.8,"vswr":"1.7:1","efficiency_percent":83,"peakGain_dbi":5.2,"averageGain_db":-0.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j0102-c115n.pdf"}
