2J | Artikelnummer: 2JW1302-C442B

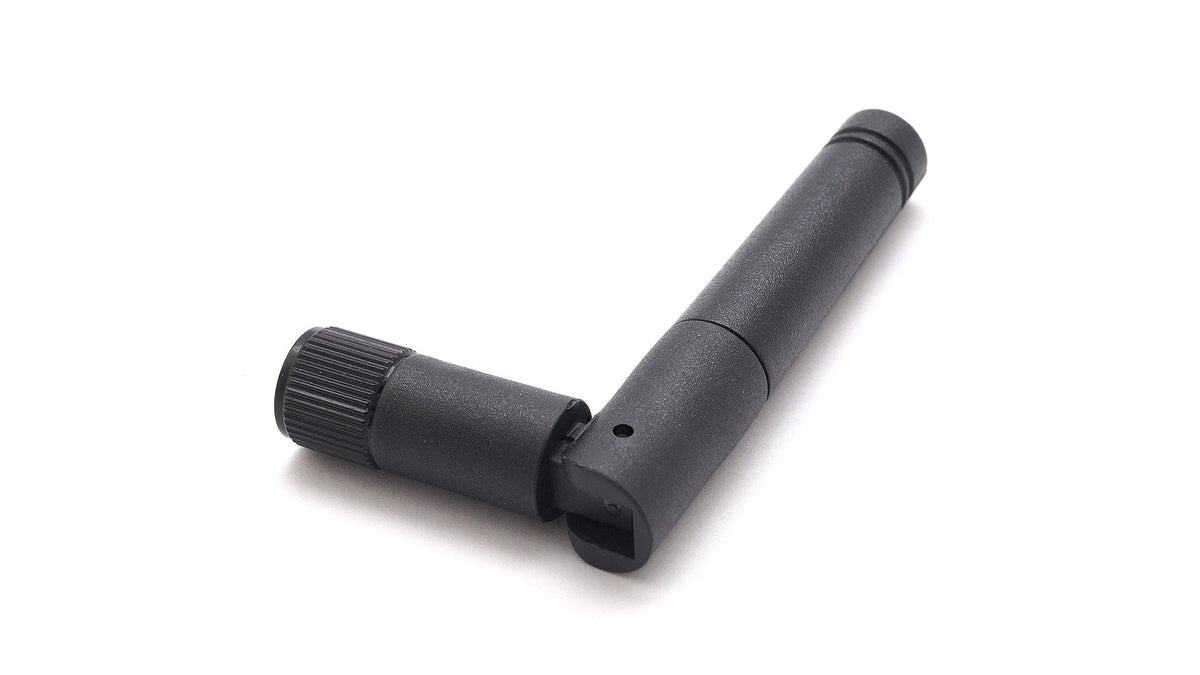

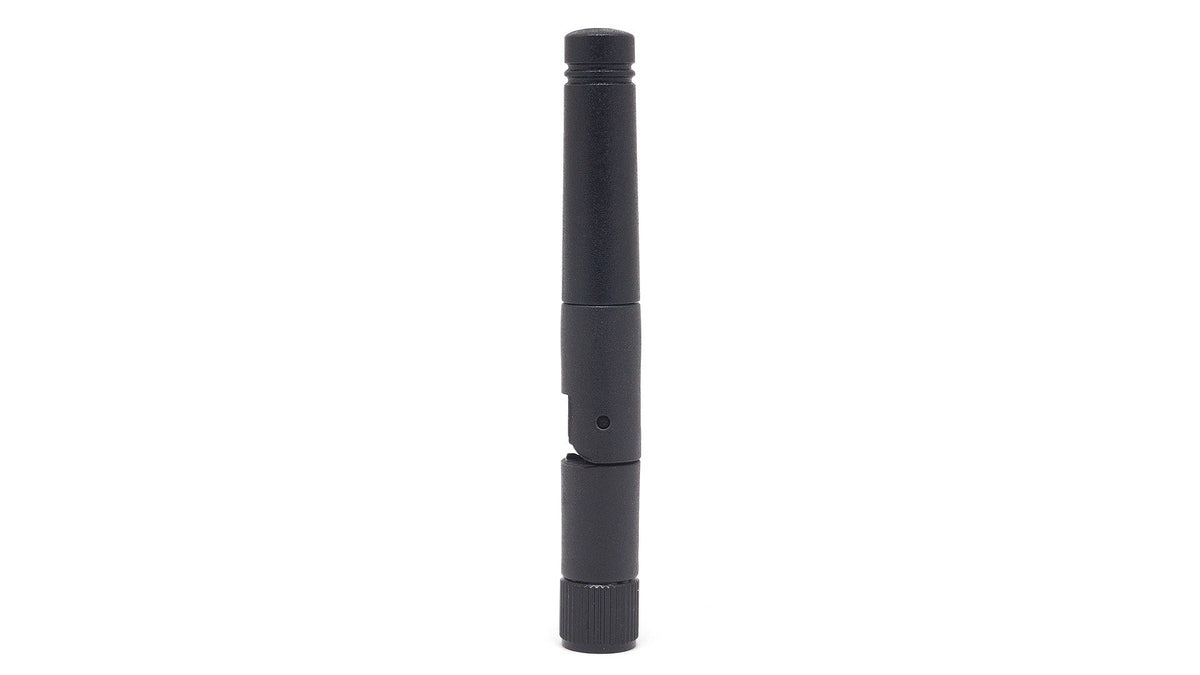

2JW1302-C442B WLAN, ISM-Schwenkantenne mit Steckermontage

Name: 2JW1302-C442B WLAN, ISM-Schwenkantenne mit Steckermontage
Brand: 2J
SKU: 2JW1302-C442B
Price: 7.6 EUR
Availability: InStock

€7,60

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultrabreitbandantenne wurde für zuverlässige Leistung in den beiden ISM-Bändern 2,4 GHz und 5,0 GHz entwickelt und eignet sich daher ideal für WLAN, Bluetooth, ZigBee und andere drahtlose Anwendungen mit kurzer Reichweite. Ihr kompaktes Dipoldesign und ihre Unabhängigkeit von einer Massefläche gewährleisten eine konstante Effizienz und Verstärkung, selbst unter anspruchsvollen Installationsbedingungen. Der schwenkbare Anschluss ermöglicht eine flexible Positionierung und macht sie für eine Vielzahl von Geräten und Installationen in Smart-Home-, Industrie-, Transport- und IoT-Anwendungen geeignet.

Konnektivitäten

2.4-5.0GHz/WLAN/LPWA/BT/ZigBee/RFID/ISM

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Standort: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 76 x Ø 10 mm

Konnektivität 1 - 2.4/5.0 GHz ISM

Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~2.1:1, ~2.8:1
Effizienz (%): ~35, ~60
Spitzenverstärkung (dBi): ~1.4, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1302-C442B","manufacturer":"2J Antennas","title":"2.4/5.0 GHz ISM Dual Band Dipole Antenna","mountingType":"Connector Mount","dimensions_mm":"76 × Ø 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-8.9,"vswr":"2.1:1","efficiency_percent":35,"peakGain_dbi":1.4,"averageGain_db":-4.5},{"range_mhz":"4920-5925","returnLoss_db":-9.6,"vswr":"2.8:1","efficiency_percent":60,"peakGain_dbi":3.2,"averageGain_db":-2.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1302-c442b.pdf"}
