2J  |  Artikelnummer: 2JW1183-C952B

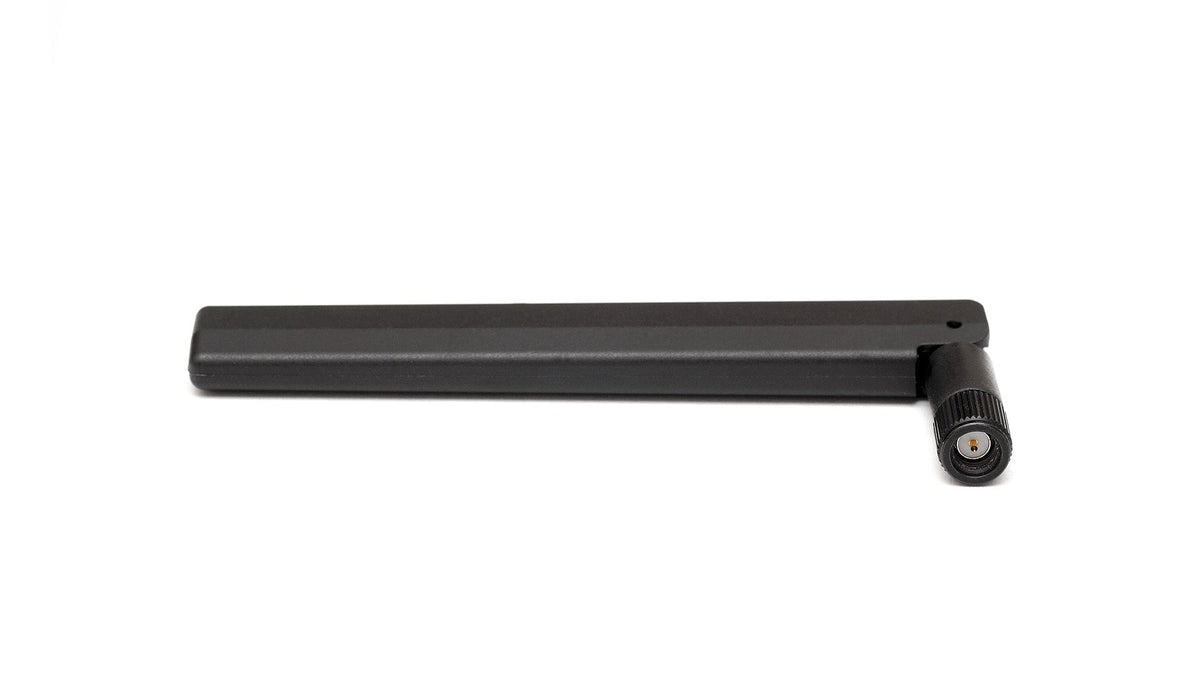

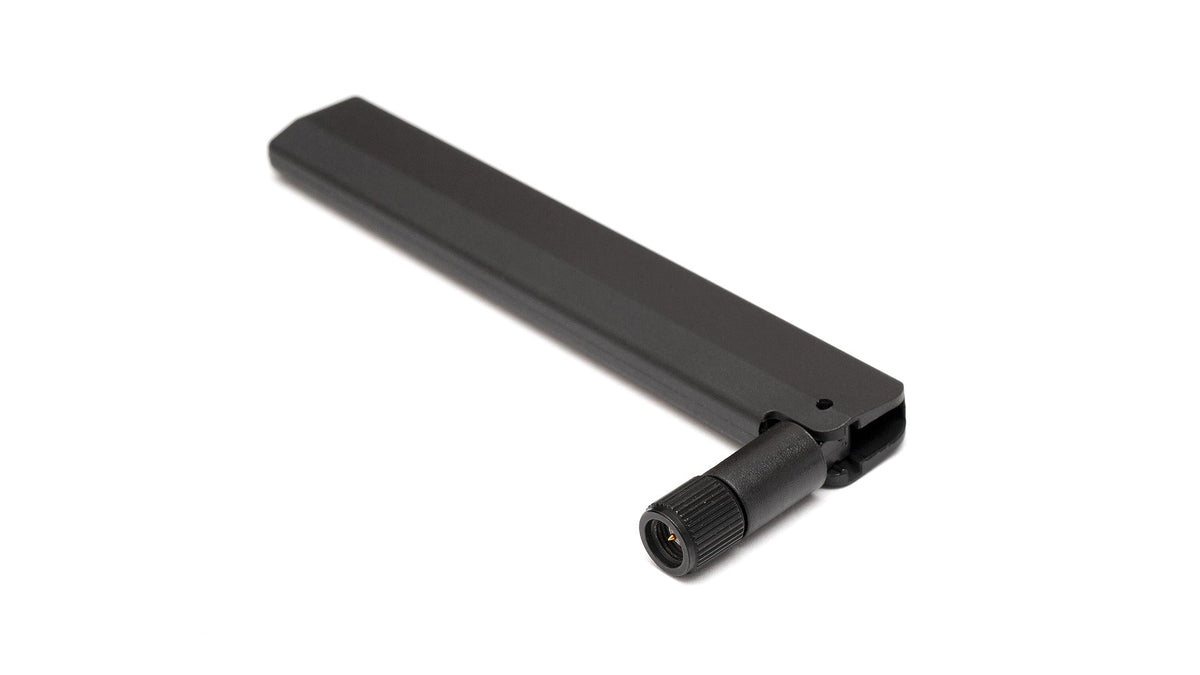

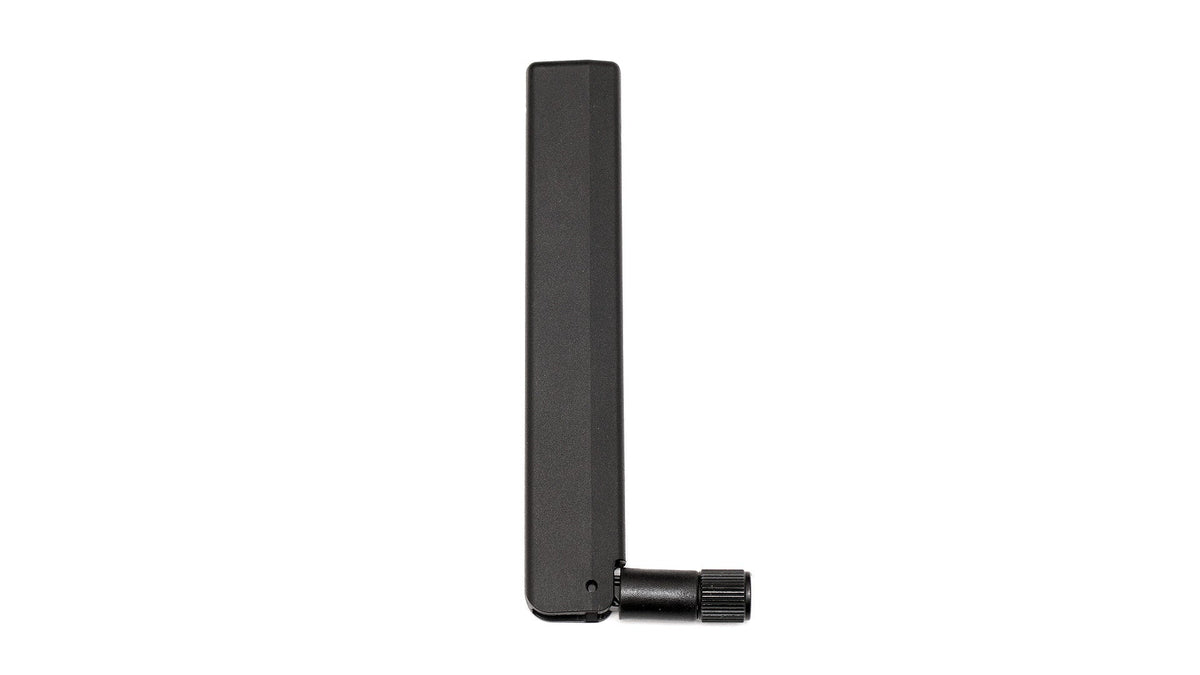

2JW1183-C952B 5G Schwenkantenne Blade SMA-M

€6,60
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte Antenne bietet hohe Leistung und eine vollständige Bandbreitenabdeckung für 5G-NR-, 4G-LTE-, 3G- und 2G/CDMA-Mobilfunknetze. Das innovative, schwenkbare Gelenkdesign ermöglicht eine flexible Ausrichtung - gerade, im rechten Winkel oder in einem Winkel von 45 Grad - und sorgt so für eine optimale Signalstärke bei gleichzeitiger Minimierung von Interferenzen mit nahegelegenen Antennen. Die von einer Massefläche unabhängige Konstruktion gewährleistet einen zuverlässigen Betrieb bei einer Vielzahl von Installationen, während das robuste, UV-geschützte PC/ABS-Gehäuse extremen Temperaturen standhält und die Antenne ideal für den Außeneinsatz in anspruchsvollen Umgebungen macht.

  • Ideal für Terminals, Basisstationen, Router und die Konnektivität von MIMO-Geräten mit hohem Datenverkehr
  • Geeignet für industrielle, gewerbliche und private IoT-Anwendungen, Smart Homes und Büros, Geldautomaten, Verkaufsautomaten und Messgeräte
  • Omnidirektionales Strahlungsmuster für eine Signalqualität von 360 Grad

Konnektivitäten

5G NR/4G LTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M

Installation / Umgebungsbedingungen

Das Antennengehäuse besteht aus einem UV-beständigen PC/ABS-Material und hält dadurch extremen Temperaturen von -40 °C bis +85 °C stand, wodurch es ideal für Außenanwendungen geeignet ist. Die Abmessungen betragen 135 x 19 x 10 mm (gerader Winkel), 110 x 42 x 10 mm (rechter Winkel) und 88 x 112 x 10 mm (45-Grad-Winkel). Diese Antenne ist unabhängig von einer Massefläche und ermöglicht dadurch eine Vielzahl von Installationsoptionen mit minimalen Einschränkungen. Alle Produkte werden ohne Gefahrstoffe hergestellt und erfüllen dadurch vollständig die REACH- und RoHS-Anforderungen.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Position: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 135 × 19 × 10 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-11.2, ~-10.7, ~-11.4, ~-8.8
VSWR: ~2.0:1, ~2.6:1, ~2.3:1, ~2.2:1
Effizienz (%): ~37.6, ~43.3, ~35.1, ~41.9
Spitzenverstärkung (dBi): ~-1.1, ~0.5, ~0.3, ~1.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1183-C952B","manufacturer":"2J Antennas","title":"Blade 5GNR/4G/3G/2G Compact High Performance Hinged Swivel SMA-M Connector Mount Antenna","mountingType":"Connector Mount","dimensions_mm":"135 × 19 × 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-11.2,"vswr":"2.0:1","efficiency_percent":37.6,"peakGain_dbi":-1.1,"averageGain_db":-4.3},{"range_mhz":"1427-2690","returnLoss_db":-10.7,"vswr":"2.6:1","efficiency_percent":43.3,"peakGain_dbi":0.5,"averageGain_db":-3.8},{"range_mhz":"3300-5000","returnLoss_db":-11.4,"vswr":"2.3:1","efficiency_percent":35.1,"peakGain_dbi":0.3,"averageGain_db":-4.6},{"range_mhz":"5150-5925","returnLoss_db":-8.8,"vswr":"2.2:1","efficiency_percent":41.9,"peakGain_dbi":1.6,"averageGain_db":-3.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1183-c952b.pdf"}
