2J | Artikelnummer: 2JW1124-C952B

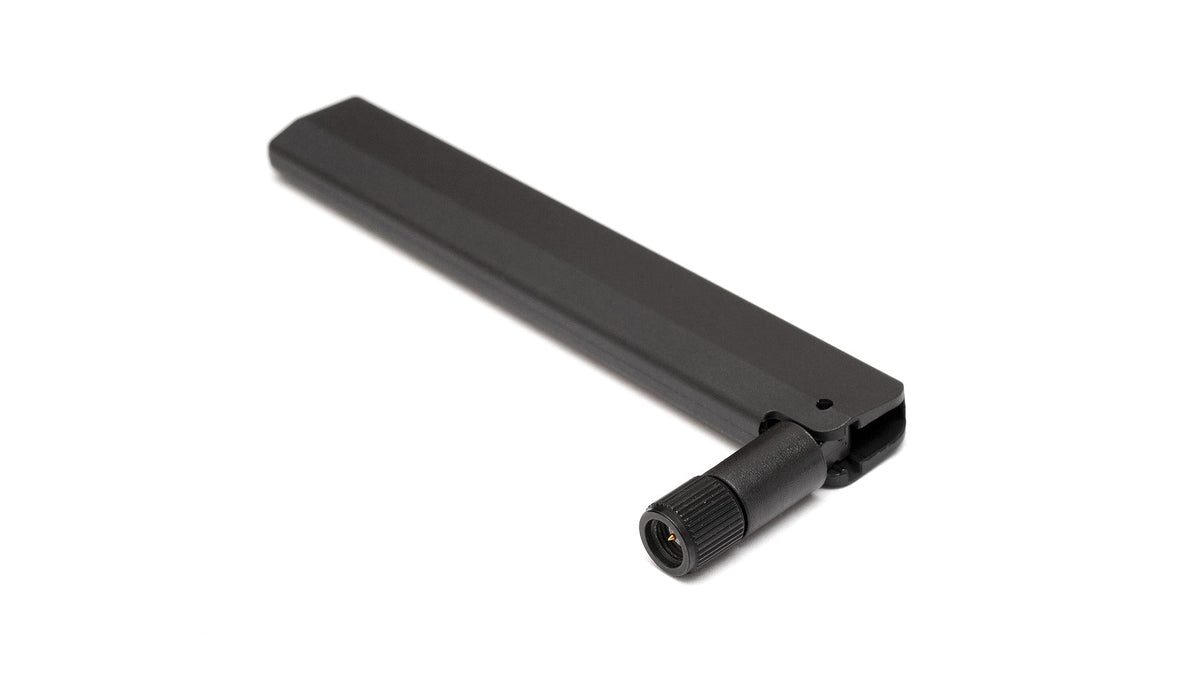

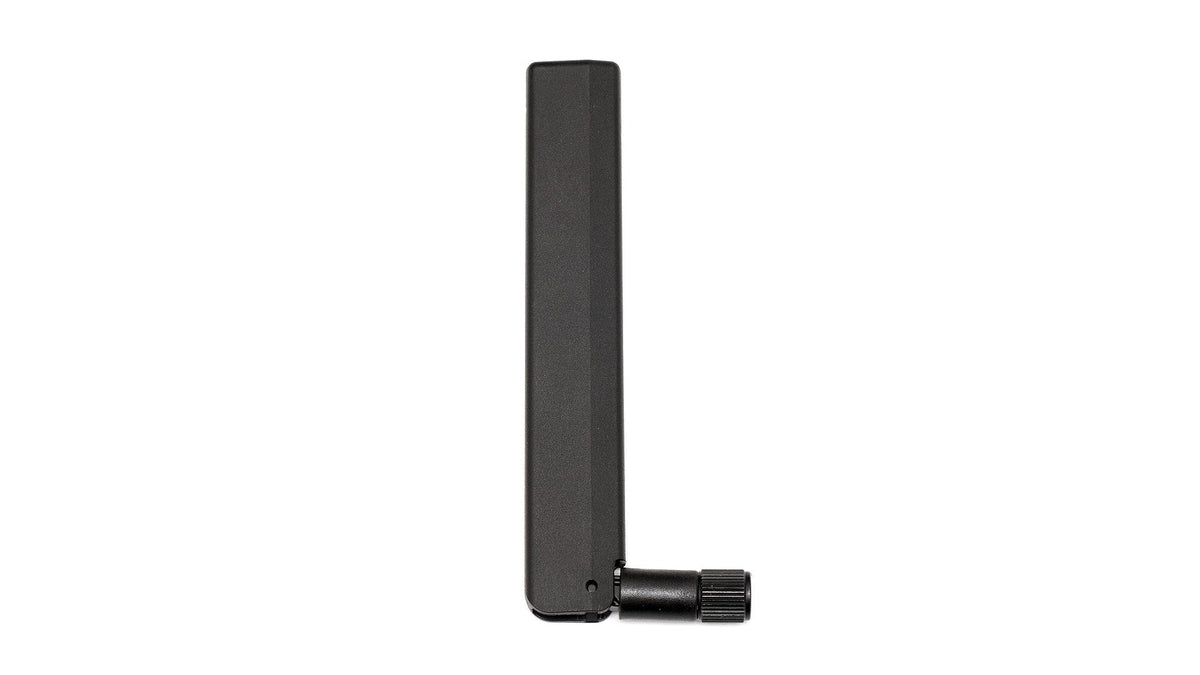

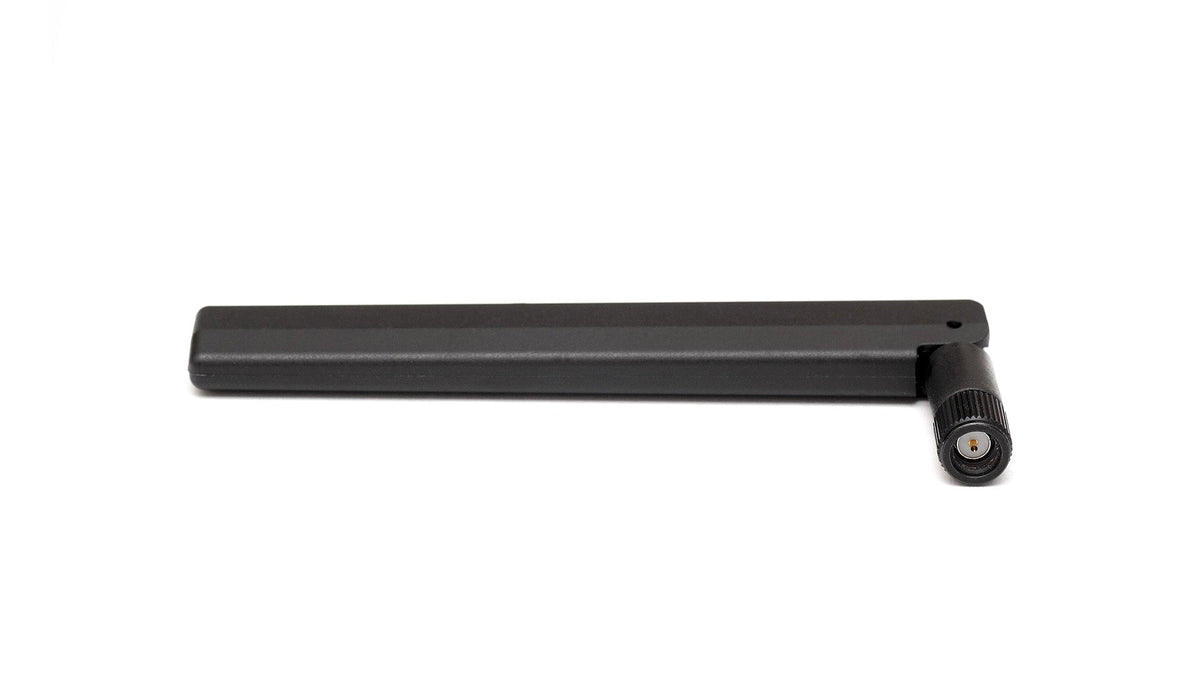

2JW1124-C952B 4G/LTE-Schwenkantenne zur Steckermontage

Name: 2JW1124-C952B 4G/LTE-Schwenkantenne zur Steckermontage
Brand: 2J
SKU: 2JW1124-C952B
Price: 5.42 EUR
Availability: InStock

€5,42

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Ultrabreitbandantenne wurde für weltweite 4G-LTE-Konnektivität mit vollständiger 2G- und 3G-Fallback-Kompatibilität entwickelt. Sie deckt alle wichtigen Mobilfunkbänder von 698 bis 2700 MHz ab und gewährleistet einen stabilen und gleichmäßigen Datendurchsatz für Zugangspunkte, Router, kleine Basisstationen, Femtozellen, Repeater, Signalverstärker, Flottenmanagement- und Telematikgeräte. Die Antenne verfügt über eine 360-Grad-Schwenkfunktion und einen bis zu 90 Grad abwinkelbaren Gelenkstecker, was eine flexible Ausrichtung und einfache Installation ermöglicht, insbesondere bei Installationen mit mehreren Antennen oder in Umgebungen mit begrenztem Platz. Ihr robustes Design macht sie ideal für weltweite Carrier-Zulassungen und Zertifizierungsprozesse.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Position: Extern
Montage: Steckermontage
Typ: Einzel
Abmessungen: 135 × 19 × 10 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: GSM, CDMA, DCS, PCS, GPRS, WCDMA, UMTS, HSPA, EVDO, LTE
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.6:1, ~2.1:1, ~2.3:1
Effizienz (%): ~41.6, ~57.6, ~55
Spitzenverstärkung (dBi): ~-1.6, ~1.5, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW1124-C952B","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Ultra Wide Band Hinged Connector Antenna","mountingType":"Connector Mount","dimensions_mm":"135 × 19 × 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-16.0,"vswr":"1.6:1","efficiency_percent":41.6,"peakGain_dbi":-1.6,"averageGain_db":-3.8},{"range_mhz":"1710-2170","returnLoss_db":-9.8,"vswr":"2.1:1","efficiency_percent":57.6,"peakGain_dbi":1.5,"averageGain_db":-2.4},{"range_mhz":"2500-2700","returnLoss_db":-8.3,"vswr":"2.3:1","efficiency_percent":55,"peakGain_dbi":2.9,"averageGain_db":-2.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw1124-c952b.pdf"}
