2J | Artikelnummer: 2JW0983-C952B

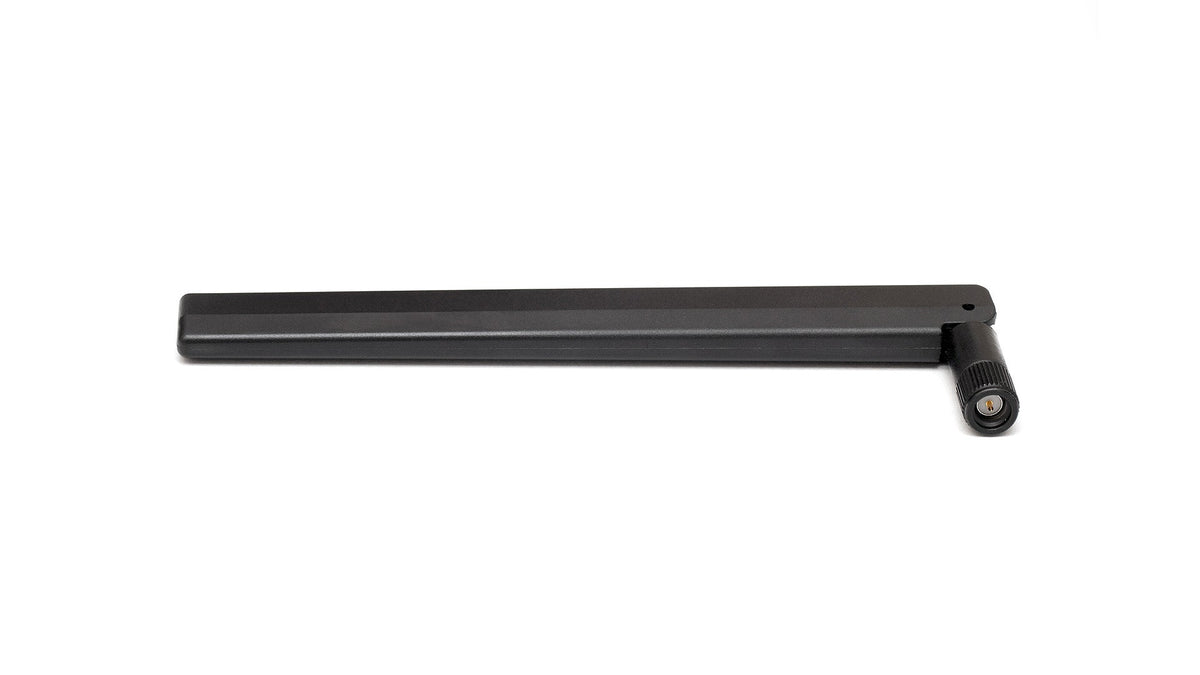

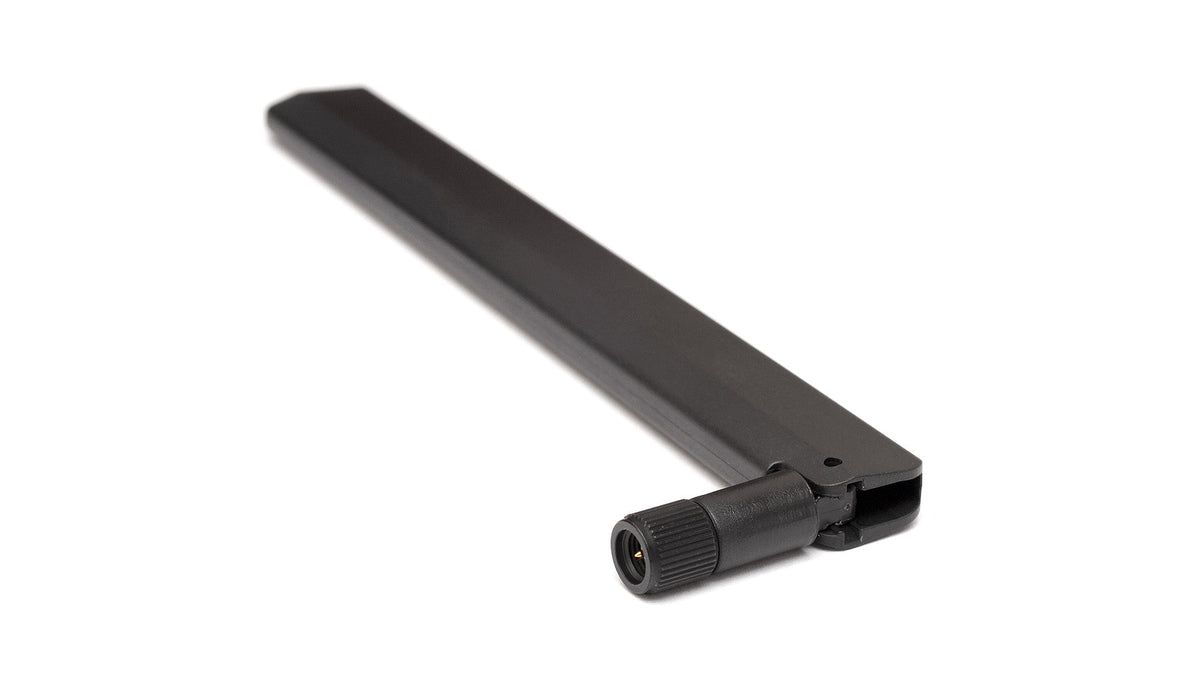

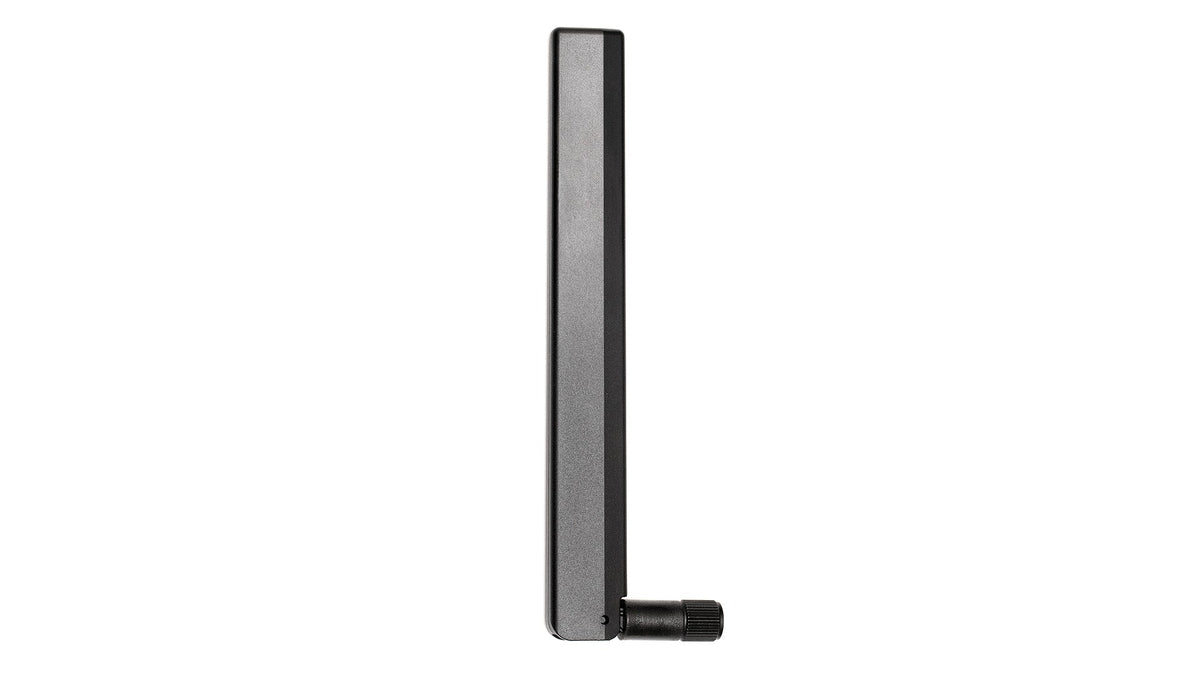

2JW0983-C952B 5G Schwenkantenne SMA-M

Name: 2JW0983-C952B 5G Schwenkantenne SMA-M
Brand: 2J
SKU: 2JW0983-C952B
Price: 5.53 EUR
Availability: InStock

€5,53

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Hochleistungsantenne wurde für globale Abdeckung über die Mobilfunkspektren 5G NR, 4G LTE, 3G und 2G/CDMA entwickelt. Das innovative Gelenk-Schwenkdesign ermöglicht eine flexible Positionierung - gerade, im rechten Winkel oder in einem Winkel von 45 Grad - und sorgt so für optimale Signalstärke bei gleichzeitiger Minimierung von Interferenzen mit benachbarten Antennen. Das omnidirektionale Strahlungsmuster gewährleistet eine Signalqualität von 360 Grad und macht die Antenne ideal für Terminals, Basisstationen, Router, IoT-Geräte, Smart-Home-/Büroanwendungen, Verkaufsautomaten und mehr. Die Antenne ist unabhängig von einer Massefläche und bietet vielseitige Installationsmöglichkeiten mit minimalen Einschränkungen. Das Gehäuse besteht aus ASA-Material mit UV-Schutz und gewährleistet Langlebigkeit im Außenbereich sowie Beständigkeit gegenüber extremen Temperaturen.

Konnektivitäten

5G NR/4G LTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-M

Installation / Umgebung

Das Antennengehäuse wird aus ASA-Material mit UV-Schutz gefertigt und hält dadurch extremen Temperaturen zwischen -40 °C und +85 °C stand, wodurch es sich ideal für Anwendungen im Außenbereich eignet. Die Abmessungen betragen 170 x 18 x 10 mm (gerader Winkel), 145 x 42 x 10 mm (rechter Winkel) und 137 x 112 x 10 mm (45-Grad-Winkel). Diese Antenne ist unabhängig von einer Massefläche und ermöglicht eine Vielzahl von Installationsoptionen mit minimalen Einschränkungen. 2J Antennas unterstützt den Schutz unserer Umwelt und fertigt alle Produkte ohne Gefahrstoffe, wodurch wir vollständig REACH- und RoHS-konform sind.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Position: Extern
Befestigung: Anschlussmontage
Typ: Einzel
Abmessungen: 170 × 18 × 10 mm

Konnektivität 1 - 5G NR/4G LTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-9.3, ~-9.8, ~-6.9, ~-13.7
VSWR: ~2.4:1, ~2.2:1, ~3.1:1, ~1.6:1
Effizienz (%): ~45.8, ~58.6, ~41.8, ~46.9
Spitzenverstärkung (dBi): ~2.2, ~2.6, ~2.0, ~4.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0983-C952B","manufacturer":"2J Antennas","title":"5GNR/4G/3G/2G Compact High Performance Hinged Swivel SMA-M Connector Mount Antenna","mountingType":"Connector Mount","dimensions_mm":"170 × 18 × 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-9.3,"vswr":"2.4:1","efficiency_percent":45.8,"peakGain_dbi":2.2,"averageGain_db":-4.3},{"range_mhz":"1427-2690","returnLoss_db":-9.8,"vswr":"2.2:1","efficiency_percent":58.6,"peakGain_dbi":2.6,"averageGain_db":-2.3},{"range_mhz":"3300-5000","returnLoss_db":-6.9,"vswr":"3.1:1","efficiency_percent":41.8,"peakGain_dbi":2.0,"averageGain_db":-3.9},{"range_mhz":"5150-5925","returnLoss_db":-13.7,"vswr":"1.6:1","efficiency_percent":46.9,"peakGain_dbi":4.2,"averageGain_db":-3.4}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw0983-c952b.pdf"}
