2J | Artikelnummer: 2JW0924-C952B

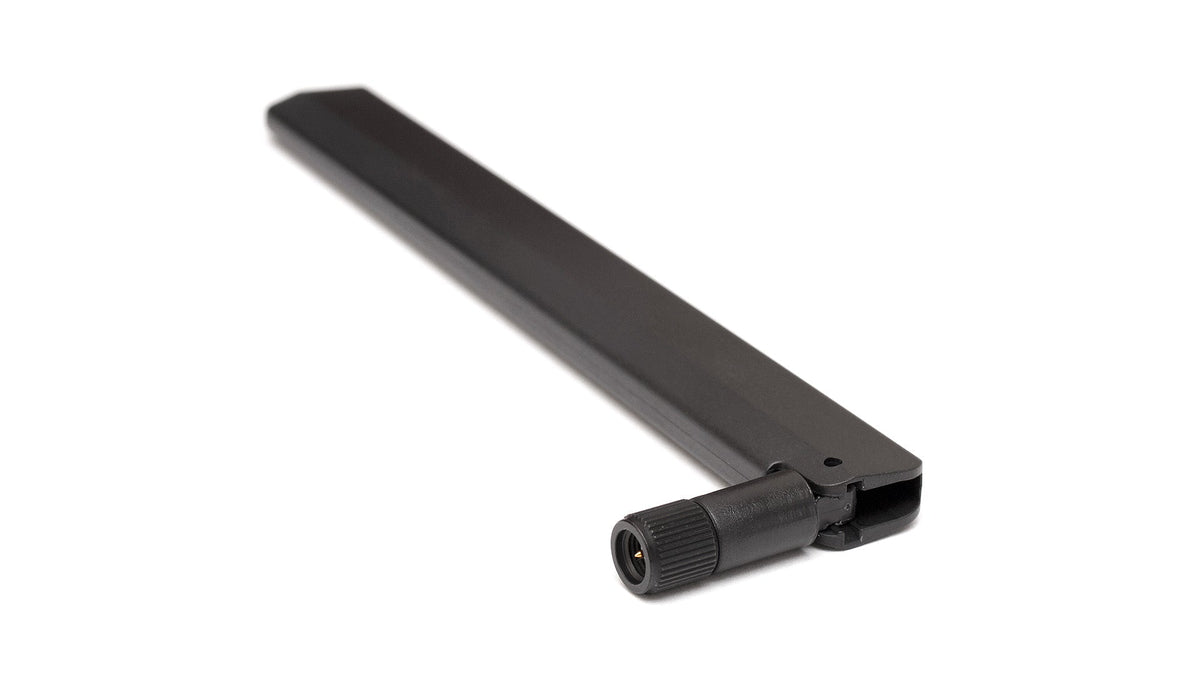

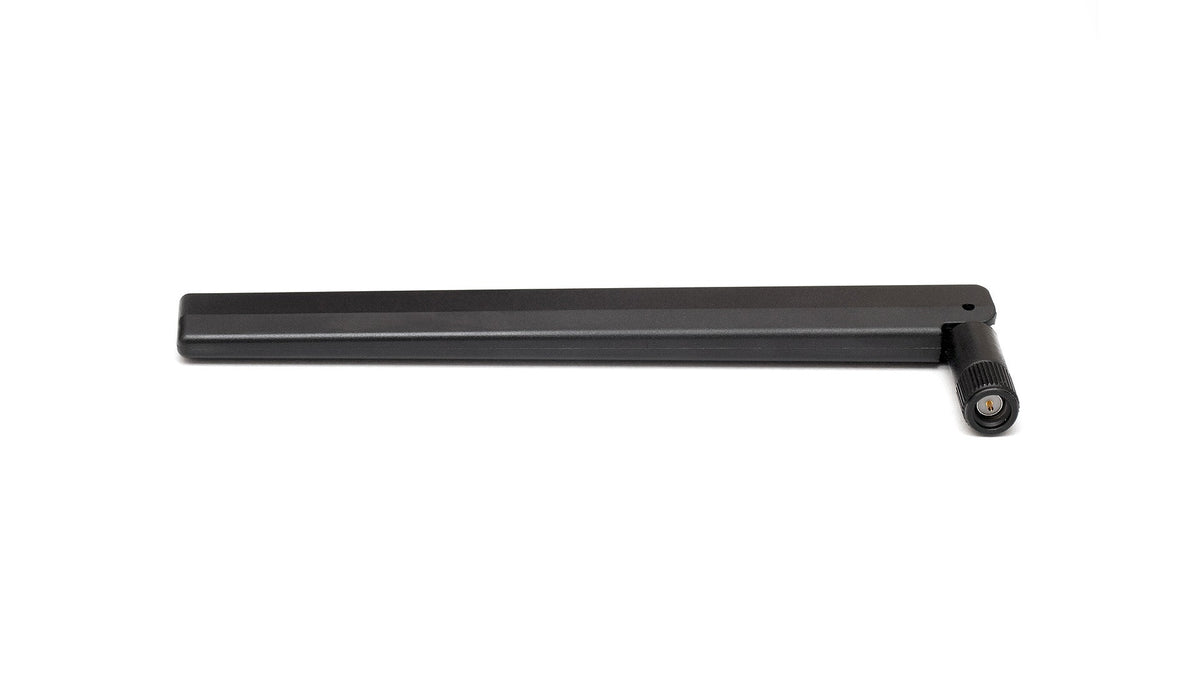

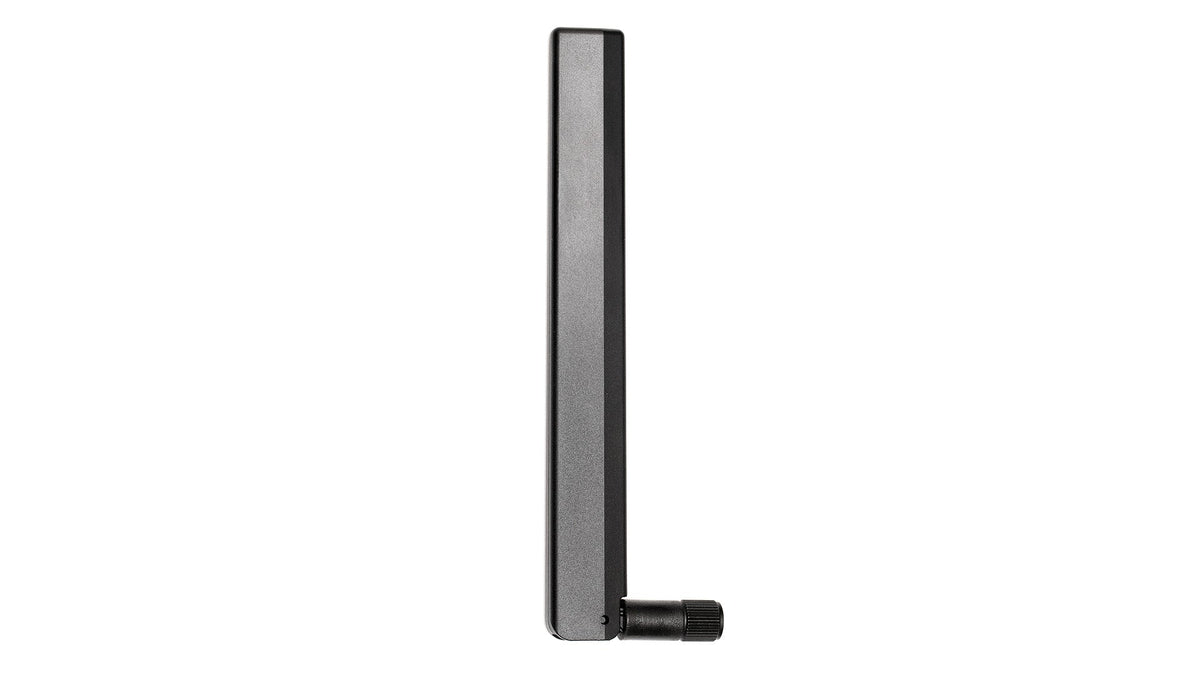

2JW0924-C952B 4G/LTE-Schwenkantenne SMA-M

Name: 2JW0924-C952B 4G/LTE-Schwenkantenne SMA-M
Brand: 2J
SKU: 2JW0924-C952B
Price: 6.6 EUR
Availability: InStock

€6,60

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Breitbandantenne bietet hohe Leistung für globale 4G-LTE-Konnektivität mit vollständiger 2G- und 3G-Fallback-Unterstützung. Sie wurde für einen konstanten und stabilen Datendurchsatz entwickelt und eignet sich ideal für den Einsatz in Access Points, Routern, kleinen Basisstationen, Femtozellen, Repeatern, Boostern, Flottenmanagement- und Telematikgeräten, die eine zuverlässige Mobilfunkkommunikation erfordern. Die Antenne verfügt über einen um 360 Grad schwenkbaren Anschluss sowie einen um bis zu 90 Grad abwinkelbaren Gelenkanschluss und ermöglicht dadurch eine flexible Ausrichtung und einfache Installation, insbesondere bei Aufbauten mit mehreren Antennen oder beengten Platzverhältnissen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-M

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 170 × 18 × 10 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: GSM, CDMA, DCS, PCS, GPRS, WCDMA, UMTS, HSPA, EVDO, LTE
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.7:1, ~1.5:1, ~1.3:1
Wirkungsgrad (%): ~54, ~60, ~67
Spitzengewinn (dBi): ~0.6, ~2.6, ~2.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0924-C952B","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Ultra Wideband Hinged Connector Antenna","mountingType":"Connector Mount","dimensions_mm":"170 × 18 × 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-12.6,"vswr":"1.7:1","efficiency_percent":54,"peakGain_dbi":-0.6,"averageGain_db":-2.7},{"range_mhz":"1710-2170","returnLoss_db":-14.8,"vswr":"1.5:1","efficiency_percent":60,"peakGain_dbi":2.6,"averageGain_db":-2.1},{"range_mhz":"2500-2700","returnLoss_db":-16.8,"vswr":"1.3:1","efficiency_percent":67,"peakGain_dbi":2.3,"averageGain_db":-1.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw0924-c952b.pdf"}
