2J | Artikelnummer: 2JW0304-C675B

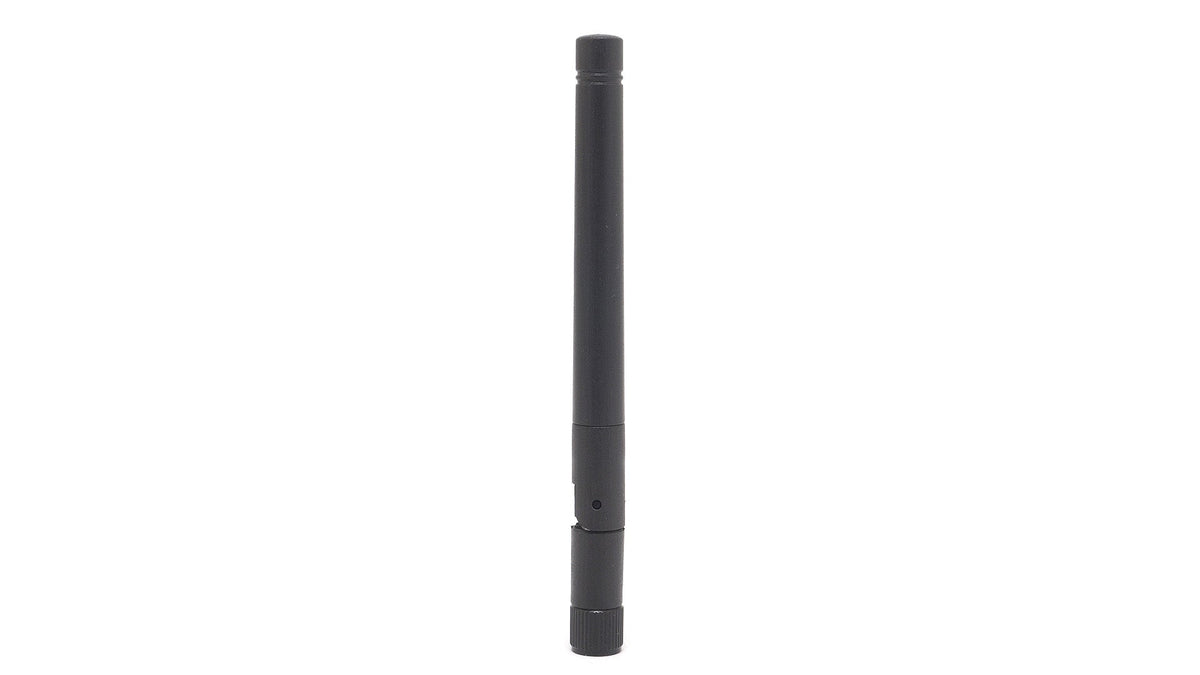

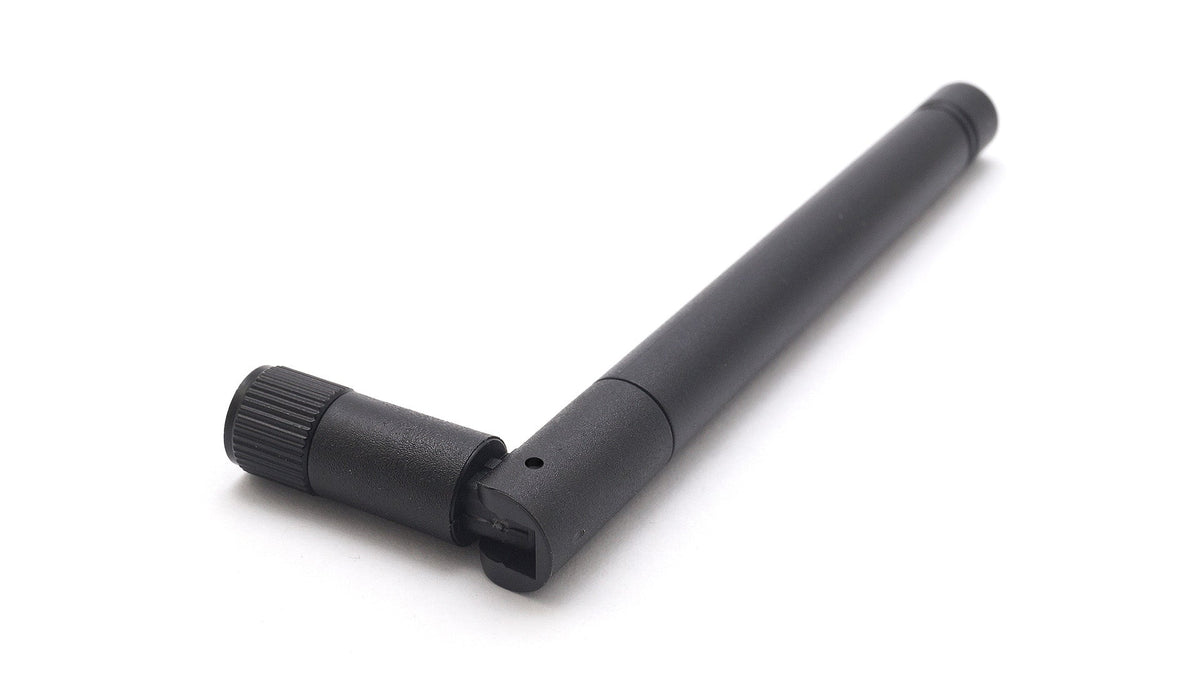

2JW0304-C675B 3G-, 2G-Mobilfunkantenne mit Anschlussmontage

Name: 2JW0304-C675B 3G-, 2G-Mobilfunkantenne mit Anschlussmontage
Brand: 2J
SKU: 2JW0304-C675B
Price: 4.3 EUR
Availability: InStock

€4,30

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreitbandige Antenne wurde für zuverlässige zellulare Konnektivität über 3G- und 2G-Netze entwickelt. Ihr dipolbasiertes Design ist unabhängig von der Massefläche und gewährleistet eine konstante Leistung, während der schwenkbare Anschluss eine flexible Installation in verschiedensten Anwendungen ermöglicht. Diese Antenne eignet sich ideal für Mobilfunknetze, Maschinensteuerung, Asset-Tracking, Wearables und vieles mehr und liefert auch in anspruchsvollen Umgebungen einen stabilen Signalempfang.

Konnektivitäten

3G/2G/CELL

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Zellulare Technologien: 3G, 2G
Position: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 113 × 10 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~2.1:1, ~1.6:1
Effizienz (%): ~30, ~59
Spitzenverstärkung (dBi): ~-1.3, ~2.0
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0304-C675B","manufacturer":"2J Antennas","title":"CELLULAR Ultra Wideband Antenna","mountingType":"Connector Mount","dimensions_mm":"10 × 113","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on ground plane of 95 x 40 mm","elements":[{"elementID":"Connection 1","type":"Cellular","standards":["2G","3G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":-9.5,"vswr":"2.1:1","efficiency_percent":30,"peakGain_dbi":-1.3,"averageGain_db":-5.2},{"range_mhz":"1710-2170","returnLoss_db":-13.9,"vswr":"1.6:1","efficiency_percent":59,"peakGain_dbi":2.0,"averageGain_db":-2.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw0304-c675b.pdf"}
