2J | Artikelnummer: 2JW0302-C442B

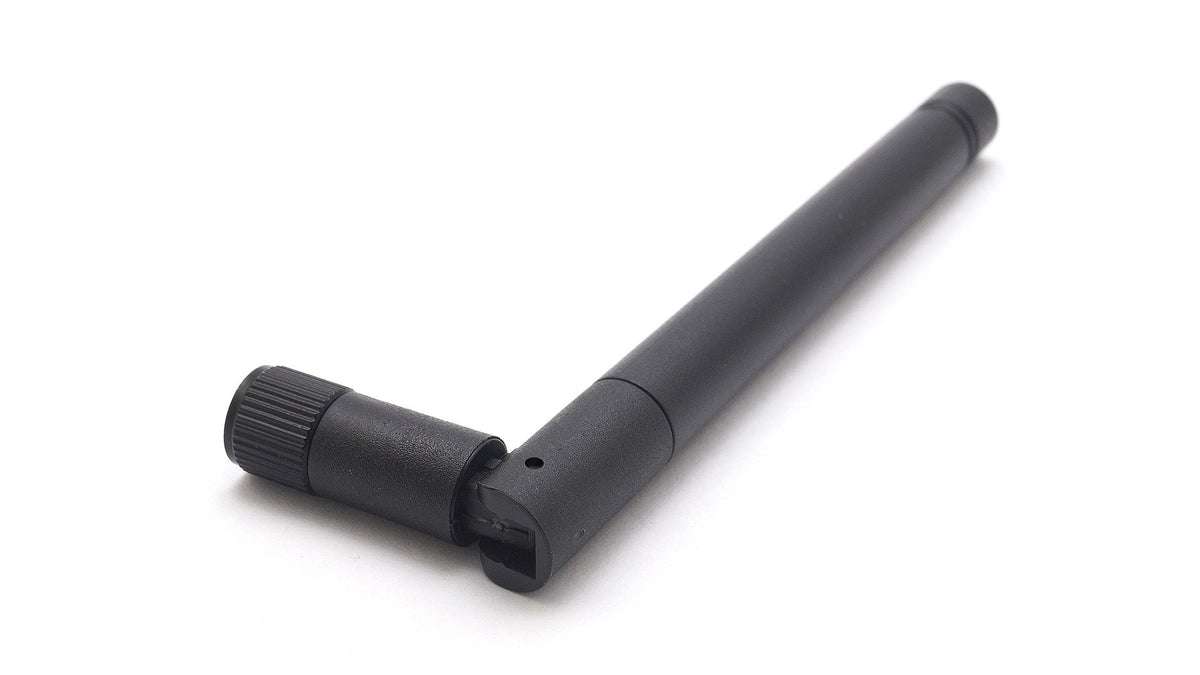

2JW0302-C442B WLAN 6E/7-, ISM-Antenne mit Anschlussmontage

Name: 2JW0302-C442B WLAN 6E/7-, ISM-Antenne mit Anschlussmontage
Brand: 2J
SKU: 2JW0302-C442B
Price: 3.74 EUR
Availability: InStock

€3,74

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Antenne wurde für Tri-Band-WLAN 6E und WLAN 7 sowie ISM-Anwendungen entwickelt. Ihr vom Masseleiter unabhängiges Dipoldesign gewährleistet zuverlässige Konnektivität und hohe Effizienz in den Frequenzbändern 2,4, 5,0 und 6,0 GHz. Die Antenne eignet sich ideal für anspruchsvolle Umgebungen wie Smart Homes, Unterhaltungssysteme, medizinische Geräte, Transport und IoT-Anwendungen, bei denen eine robuste drahtlose Leistung unerlässlich ist. Der Scharnieranschluss ermöglicht eine flexible Installation und optimale Positionierung in verschiedenen Aufbauten für externe Geräte.

Konnektivitäten

2.4-5.0-6.0GHz/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Position: Extern
Montage: Anschlussmontage
Typ: Einzel
Abmessungen: 113 x 10 mm

Konnektivität 1 - WLAN 6E/7, ISM

Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.5:1, ~3.0:1, ~2.0:1
Effizienz (%): ~71.2, ~55.5, ~65.1
Spitzenverstärkung (dBi): ~4.8, ~7.1, ~5.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0302-C442B","manufacturer":"2J Antennas","title":"WiFi 6E / WiFi 7 ISM Ground Plane Independent Connector Mount Antenna","mountingType":"Connector Mount","dimensions_mm":"113 × 10","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-14.1,"vswr":"1.5:1","efficiency_percent":71.2,"peakGain_dbi":4.8,"averageGain_db":-1.5},{"range_mhz":"4920-5925","returnLoss_db":-6.8,"vswr":"3.0:1","efficiency_percent":55.5,"peakGain_dbi":7.1,"averageGain_db":-2.4},{"range_mhz":"5925-7125","returnLoss_db":-12.0,"vswr":"2.0:1","efficiency_percent":65.1,"peakGain_dbi":5.9,"averageGain_db":-2.0}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw0302-c442b.pdf"}
