2J  |  Artikelnummer: 2JW0180z-C868B

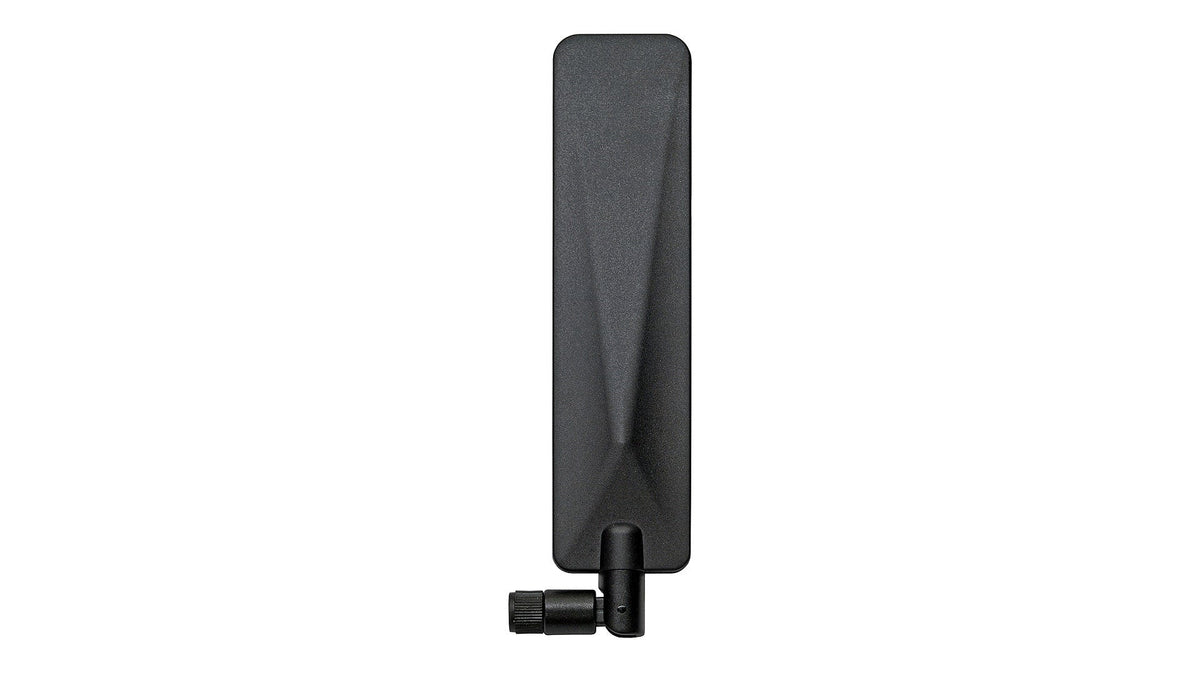

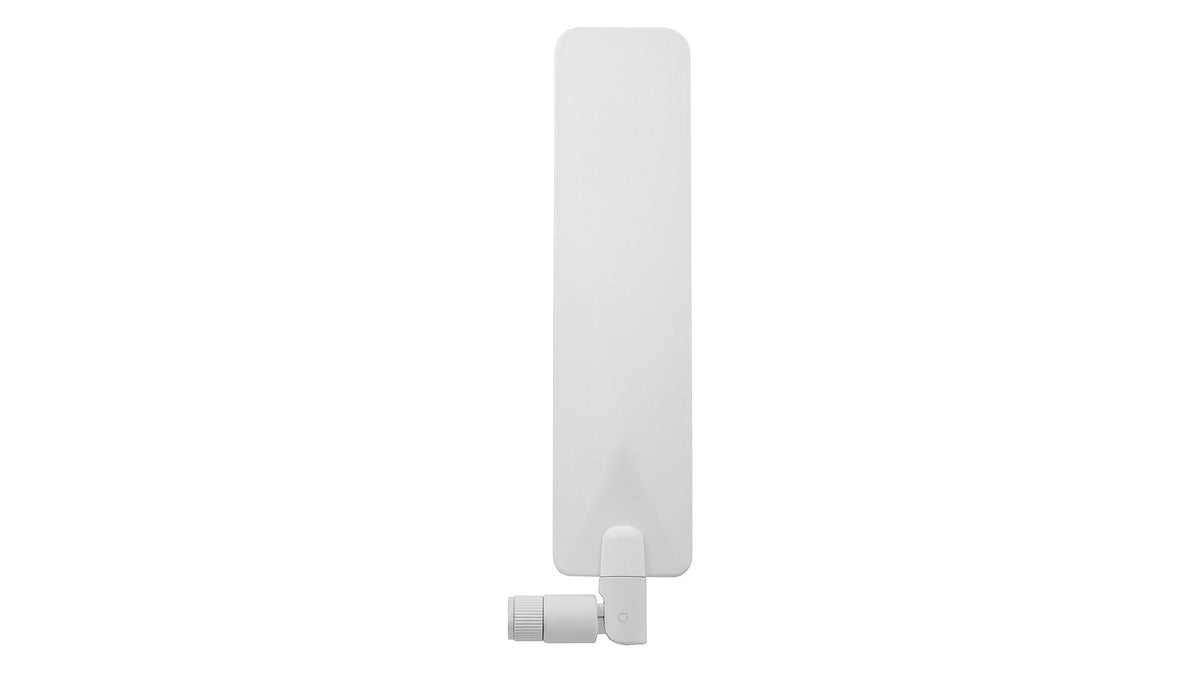

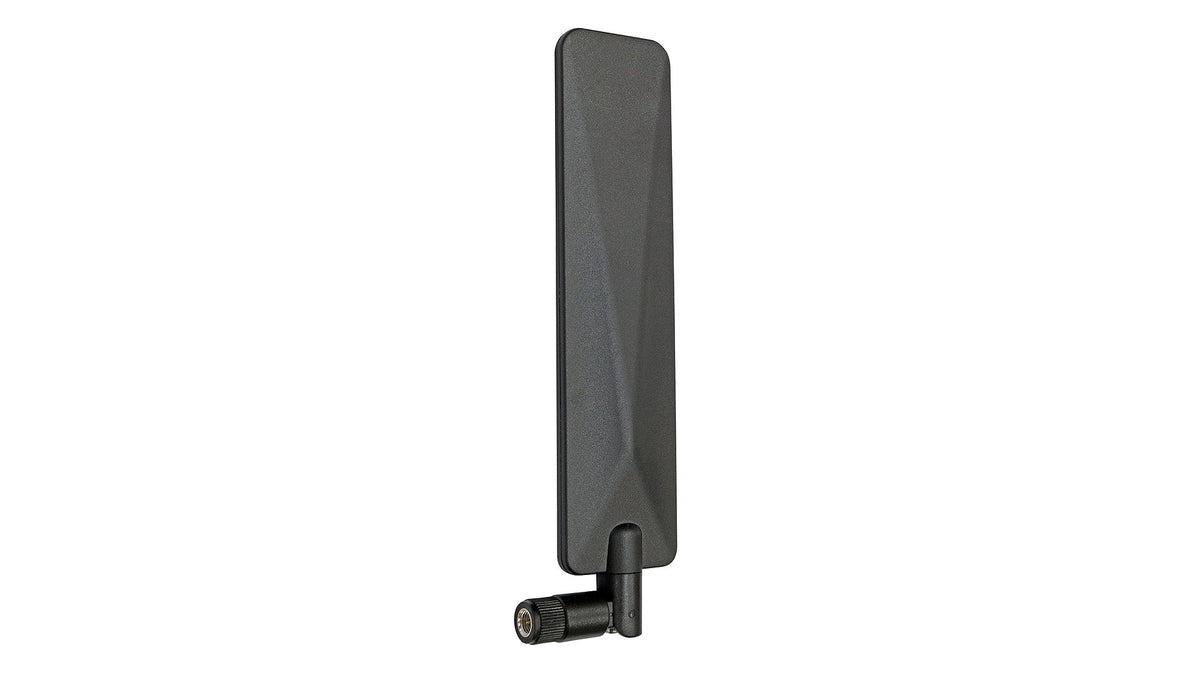

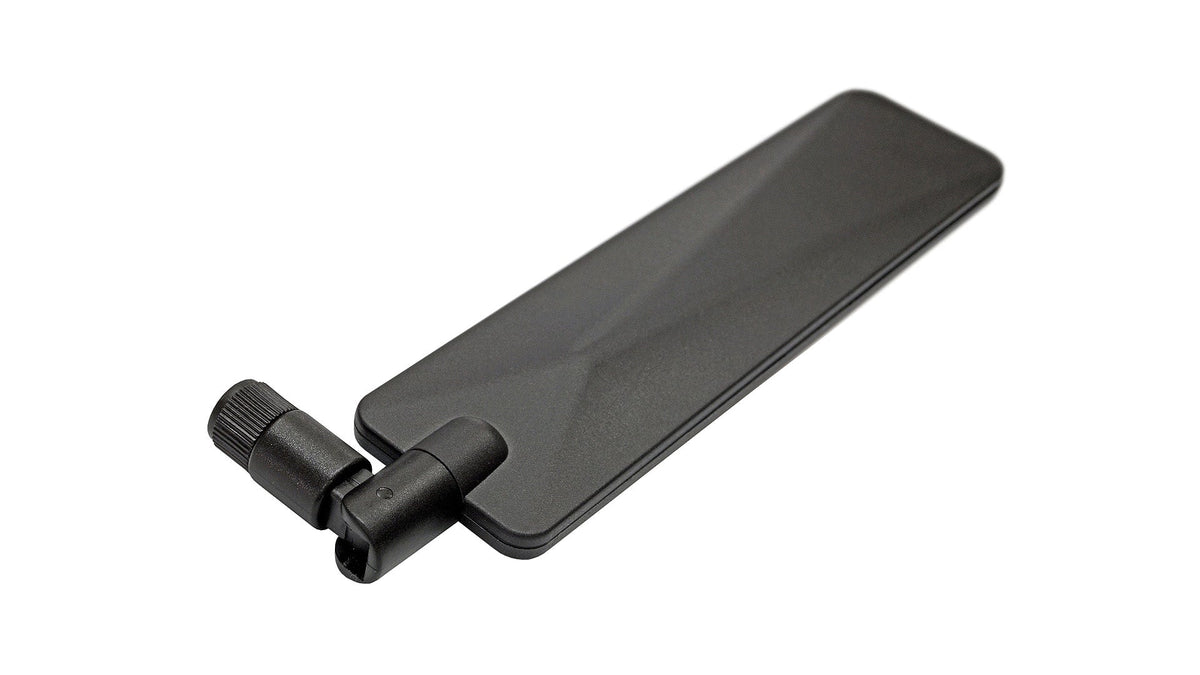

2JW0180z-C868B 5G, 4G/LTE, 3G, 2G, UHF-Klappschwenkantenne Machete SMA-M

€8,10
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultrabreitbandantenne bietet hohe Leistung und eine vollständige Bandbreitenabdeckung für 5G-, 4G/LTE-, 3G-, 2G- und UHF-Frequenzen und eignet sich damit ideal für eine Vielzahl drahtloser Anwendungen. Ihr vom Massepotential unabhängiges Dipoldesign gewährleistet zuverlässige Konnektivität und konstante Signalstärke, selbst in anspruchsvollen Umgebungen. Der schwenkbare Formfaktor ermöglicht eine flexible Positionierung und einfache Installation und eignet sich damit für Mobilfunknetze, IoT, Anlagenverfolgung sowie Anwendungen im Automobil- und Industriebereich.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G/UHF

Anschluss & Kabel

  • Steckertyp: SMA-M

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Steckermontage
Typ: Einzel
Abmessungen: 171 × 38 × 13.8 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G/UHF

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G/UHF
Frequenz: 410-496, 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.8, ~-14.3, ~-8.2, ~-6.8, ~-10.6
VSWR: ~3.8:1, ~1.7:1, ~2.5:1, ~4.1:1, ~2.1:1
Wirkungsgrad (%): ~20.6, ~40.8, ~60.0, ~40.8, ~30.9
Spitzenverstärkung (dBi): ~-4.5, ~0.5, ~2.1, ~1.5, ~2.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JW0180z-C868B","manufacturer":"2J Antennas","title":"Machete 5GNR/UHF/4GLTE/3G/2G Ultra Wide Band Hinged Swivel SMA-M Antenna","mountingType":"Connector Mount","dimensions_mm":"171 × 38 × 13.8","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Free space","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular / UHF","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G","UHF"],"frequencies":[{"range_mhz":"410-496","returnLoss_db":-4.8,"vswr":"3.8:1","efficiency_percent":20.6,"peakGain_dbi":-4.5,"averageGain_db":-7.0},{"range_mhz":"617-960","returnLoss_db":-14.3,"vswr":"1.7:1","efficiency_percent":40.8,"peakGain_dbi":0.5,"averageGain_db":-4.2},{"range_mhz":"1427-2690","returnLoss_db":-8.2,"vswr":"2.5:1","efficiency_percent":60.0,"peakGain_dbi":2.1,"averageGain_db":-2.4},{"range_mhz":"3300-5000","returnLoss_db":-6.8,"vswr":"4.1:1","efficiency_percent":40.8,"peakGain_dbi":1.5,"averageGain_db":-4.4},{"range_mhz":"5150-5925","returnLoss_db":-10.6,"vswr":"2.1:1","efficiency_percent":30.9,"peakGain_dbi":2.5,"averageGain_db":-5.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male"}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jw0180z-c868b.pdf"}
