2J  |  Artikelnummer: 2JP0624P-015MC137-UFL

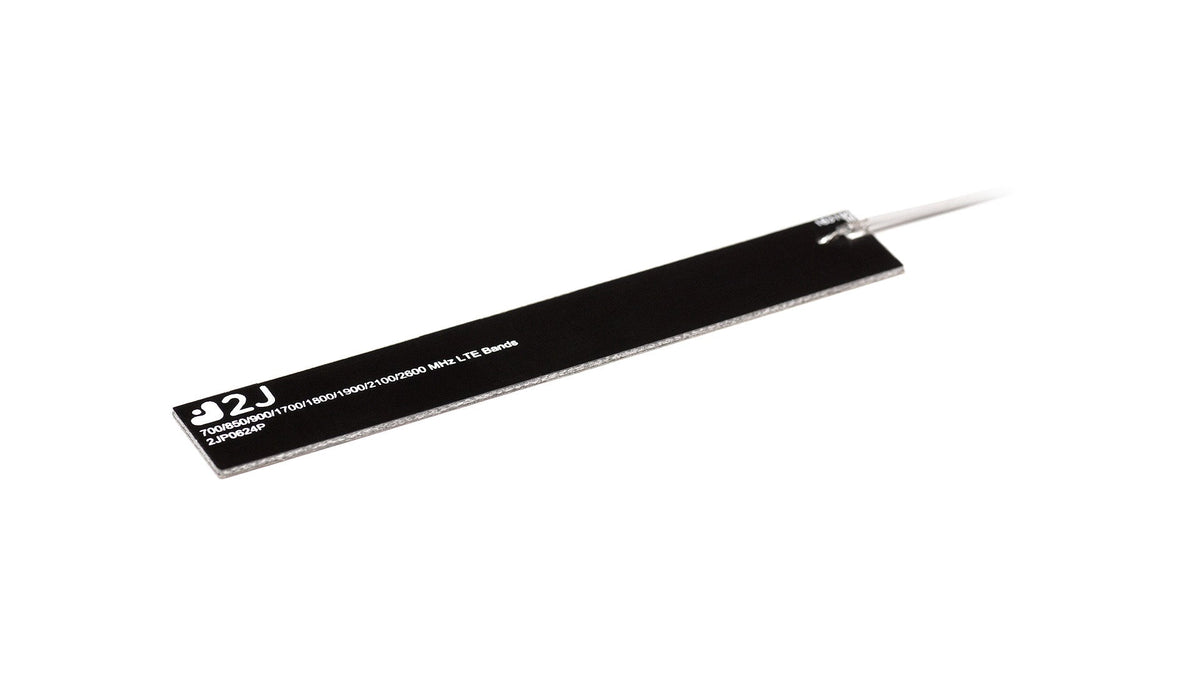

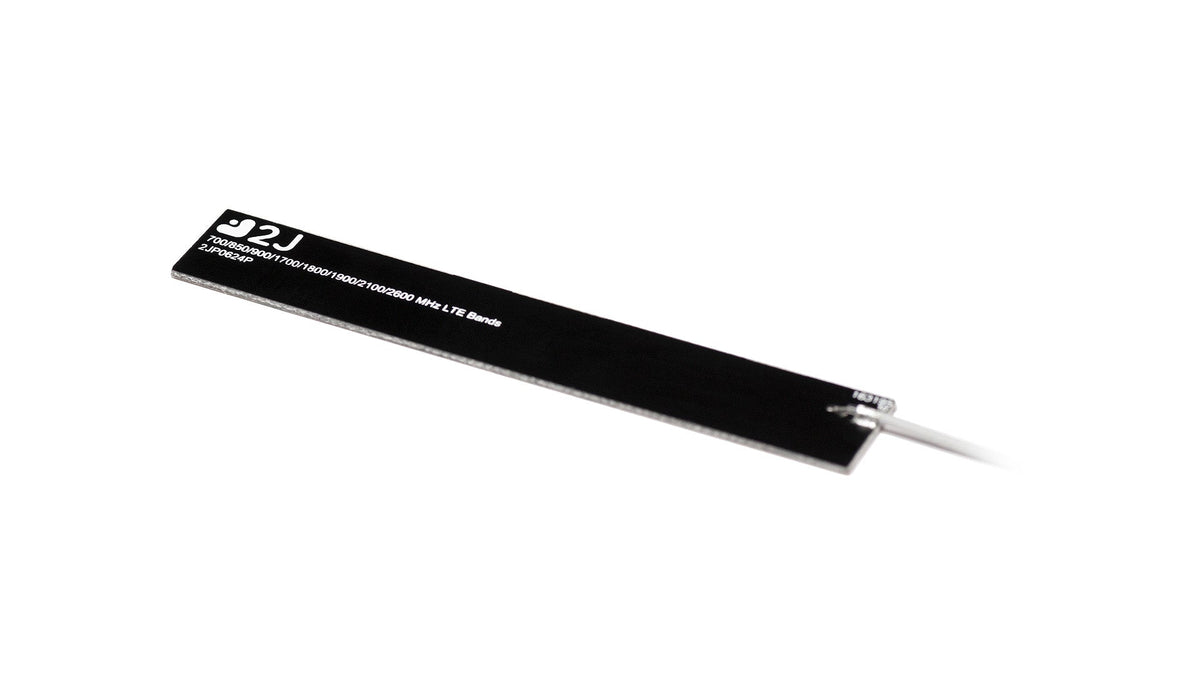

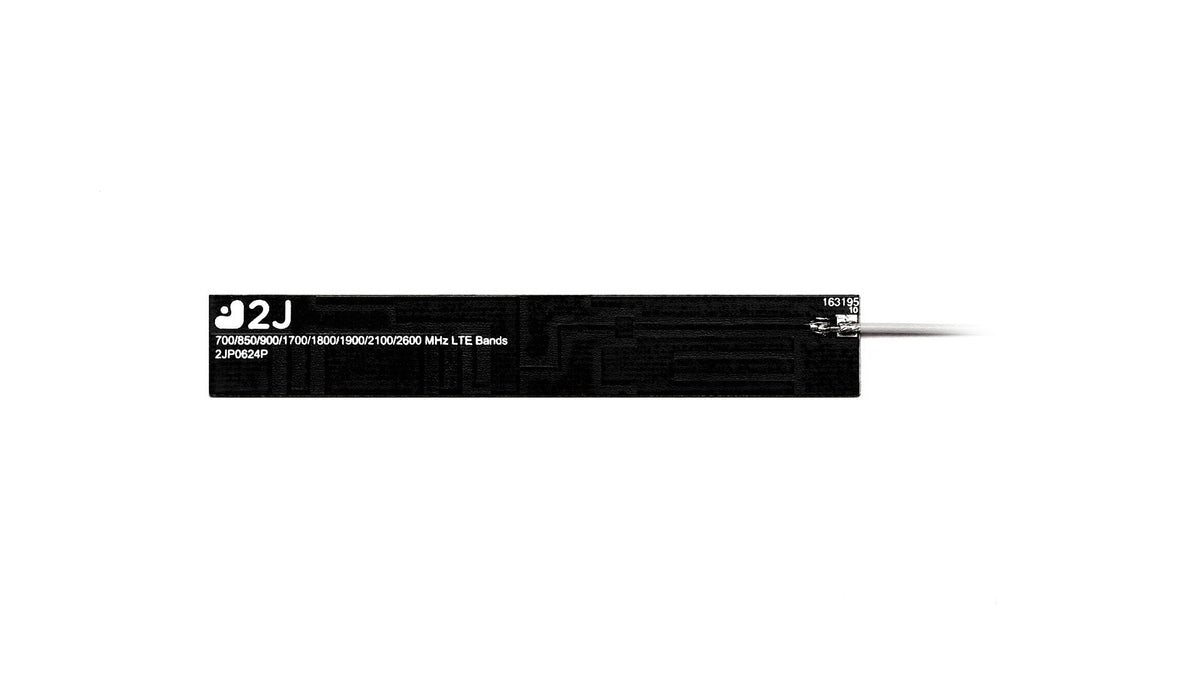

2JP0624P 4G/LTE-Antenne mit Klebemontage, starr, intern, U.FL 15cm

€3,67
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke starre interne Antenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen breiten Frequenzbereich entwickelt. Ihre selbstklebende Montage und die Unabhängigkeit von einer Massefläche machen sie ideal für die Integration in eine Vielzahl kompakter Geräte und Anwendungen, bei denen eine interne Installation erforderlich ist. Die Antenne bietet eine hohe Spitzenverstärkung und Effizienz und unterstützt eine robuste drahtlose Kommunikation für IoT, Unterhaltungselektronik, Robotik, Asset-Tracking und mehr.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss und Kabel

  • Anschlusstyp: U.FL-Male
  • Kabellänge: 15cm
  • Kabeltyp: MC137


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: PCB
Mobilfunktechnologien: 4G/LTE
Position: Intern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Klebemontage starr
Typ: Einzel
Abmessungen: 89.7 x 14.1 x 0.8 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.5:1, ~1.8:1, ~2.1:1
Effizienz (%): ~45, ~48, ~48
Spitzenverstärkung (dBi): ~0.3, ~1.5, ~2.8
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP0624P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G High Performance Rigid Customizable Antenna","mountingType":"Adhesive Mount","dimensions_mm":"89.7 × 14.1 × 0.8","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 150 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-15.1,"vswr":"1.5:1","efficiency_percent":45,"peakGain_dbi":0.3,"averageGain_db":-3.5},{"range_mhz":"1710-2170","returnLoss_db":-12.5,"vswr":"1.8:1","efficiency_percent":48,"peakGain_dbi":1.5,"averageGain_db":-3.3},{"range_mhz":"2500-2700","returnLoss_db":-9.0,"vswr":"2.1:1","efficiency_percent":48,"peakGain_dbi":2.8,"averageGain_db":-3.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jp0624p.pdf"}
