2J  |  Artikelnummer: 2JP0524P

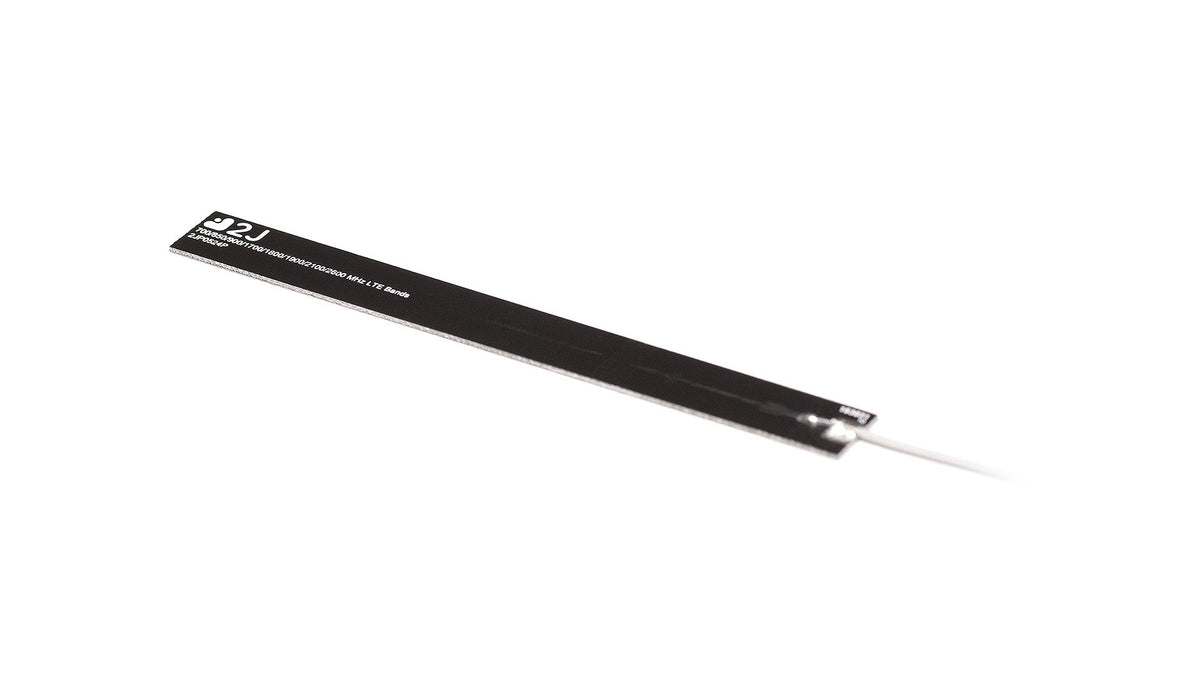

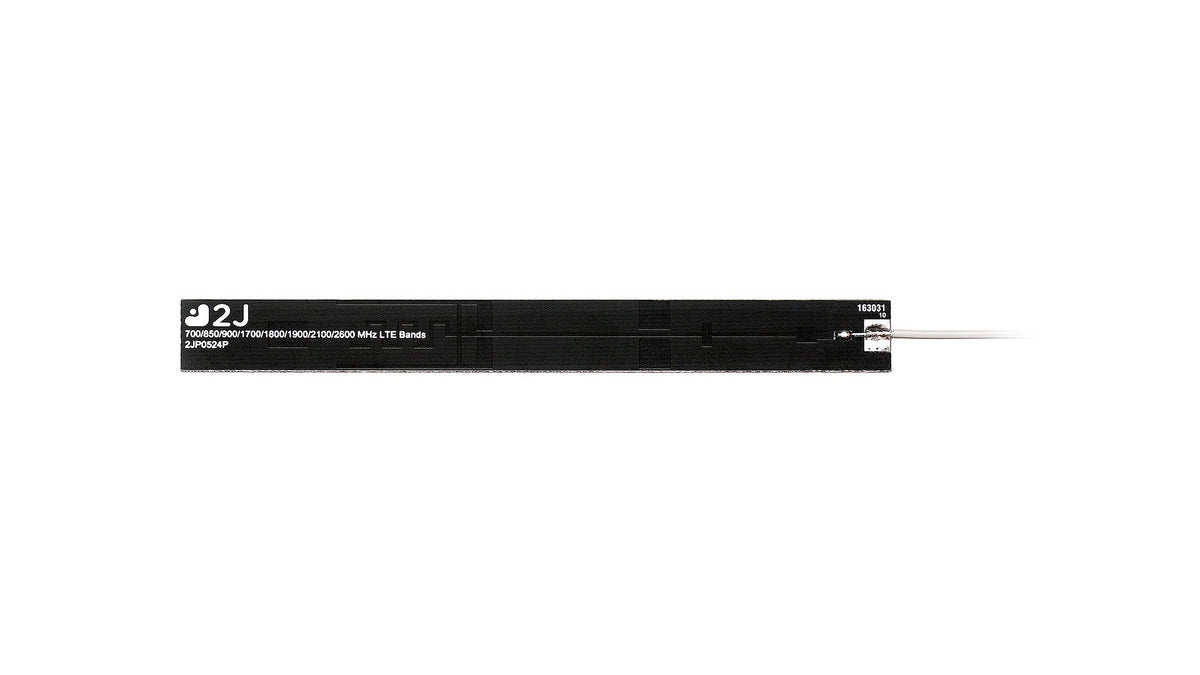

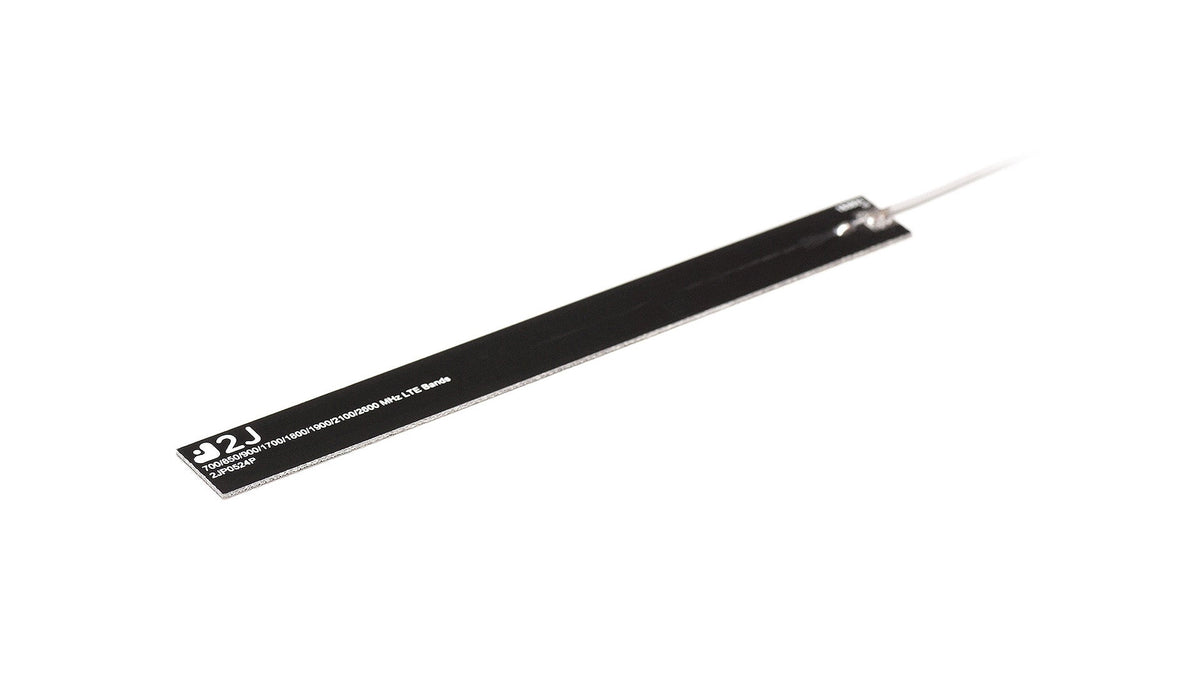

2JP0524P 4G/LTE starre interne Klebemontageantenne

€4,40
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke starre interne Antenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen breiten Frequenzbereich entwickelt. Ihr von der Massefläche unabhängiges Design und die selbstklebende Montage machen sie ideal für die nahtlose Integration in kompakte Geräte und eingebettete Anwendungen. Die Antenne eignet sich für den Einsatz in Unterhaltungselektronik, Robotik, IoT-Geräten, Anlagenverfolgung und weiteren Anwendungen und bietet stabile drahtlose Leistung in anspruchsvollen Umgebungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: PCB
Mobilfunktechnologien: 4G/LTE
Position: Intern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage starr
Typ: Einzel
Abmessungen: 126 x 13.6 x 0.8 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.9:1, ~1.6:1, ~1.4:1
Effizienz (%): ~50, ~53, ~60
Spitzengewinn (dBi): ~0.8, ~2.2, ~2.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JP0524P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G High Performance Rigid Embedded Antenna","mountingType":"Adhesive Mount","dimensions_mm":"126 × 13.6 × 0.8","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 150 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-11.3,"vswr":"1.9:1","efficiency_percent":50,"peakGain_dbi":0.8,"averageGain_db":-3.0},{"range_mhz":"1710-2170","returnLoss_db":-12.8,"vswr":"1.6:1","efficiency_percent":53,"peakGain_dbi":2.2,"averageGain_db":-2.8},{"range_mhz":"2500-2700","returnLoss_db":-15.1,"vswr":"1.4:1","efficiency_percent":60,"peakGain_dbi":2.0,"averageGain_db":-2.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jp0524p.pdf"}
