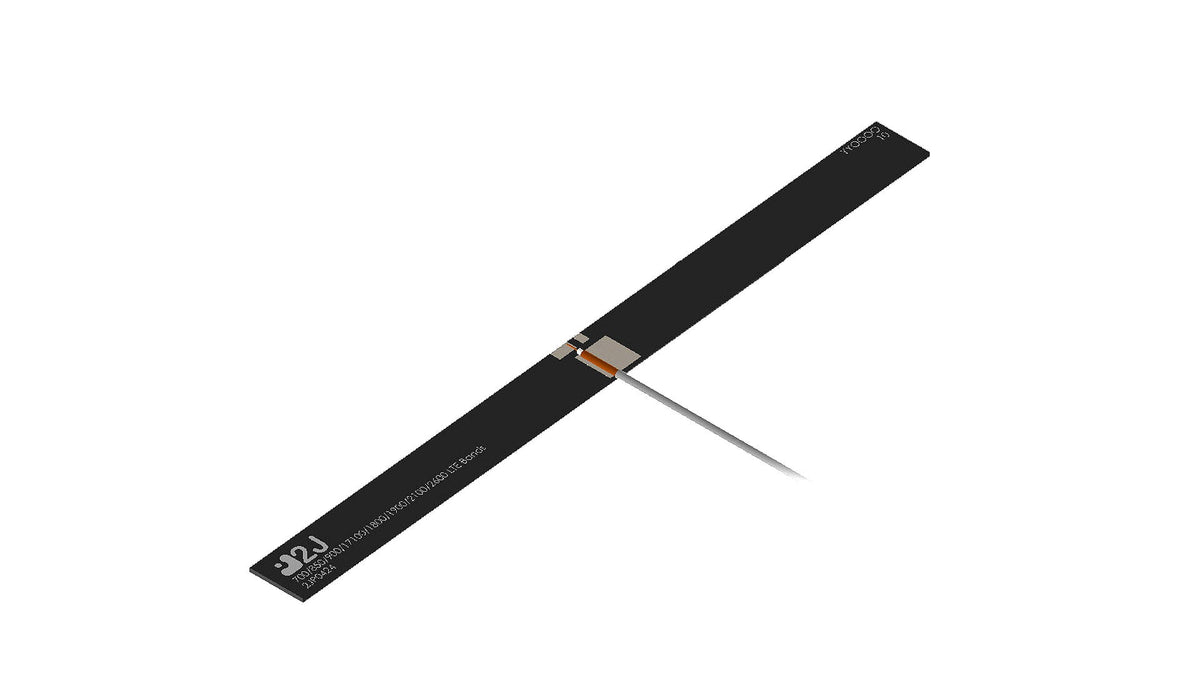

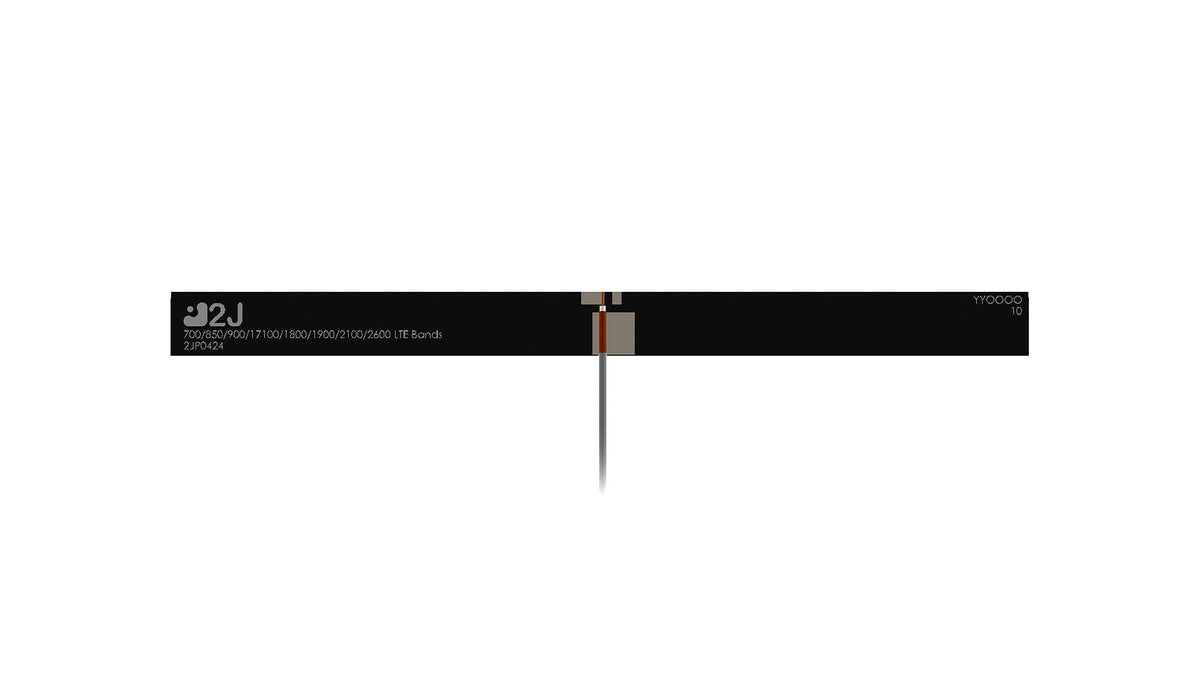

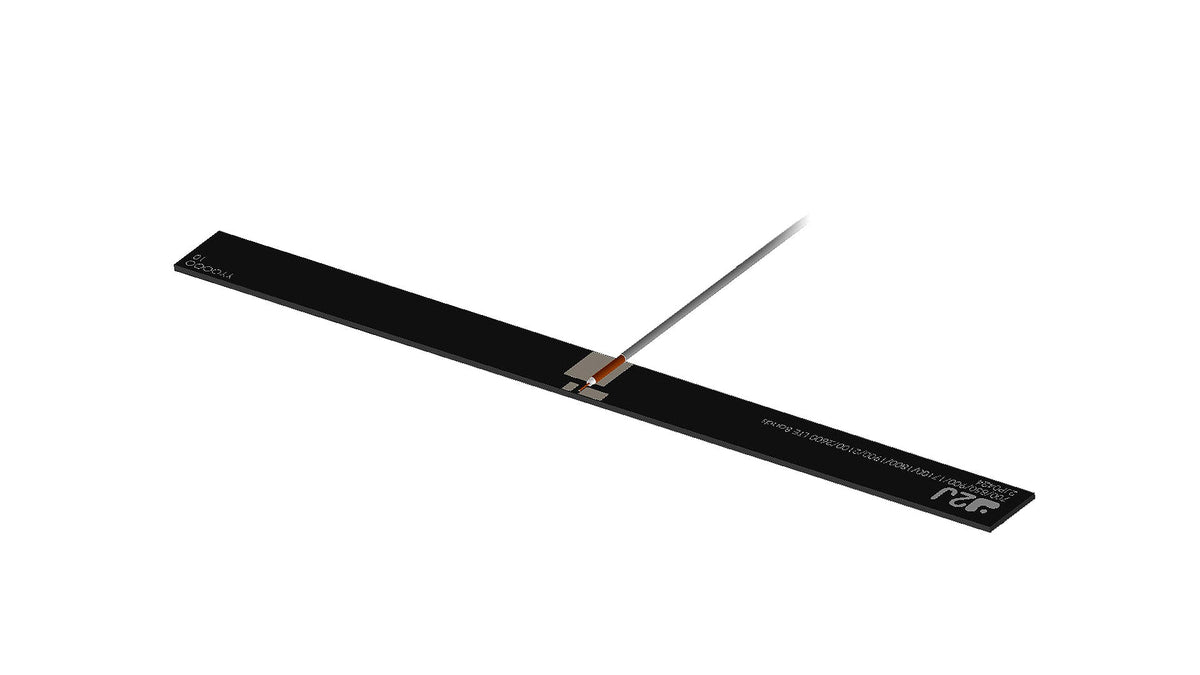

Diese hocheffiziente Antenne aus starrem Fiberglas wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität in verschiedensten internen Anwendungen entwickelt. Die selbstklebende Montage ermöglicht eine schnelle und einfache Installation, während das vom Massebereich unabhängige Design eine gleichbleibende Leistung bei verschiedenen Gerätetypen gewährleistet. Die Antenne unterstützt einen breiten Frequenzbereich und eignet sich daher für Unterhaltungselektronik, IoT-Geräte, Robotik, Wearables, Anlagenverfolgung und mehr. Ihre kompakte Bauform ist ideal für Umgebungen mit begrenztem Platz.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Anschluss & Kabel
-
Anschlusstyp: U.FL-Stecker
-
Kabellänge: 15cm
-
Kabeltyp: MC137
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage starr
Position: Intern
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Typ: Einzel
Abmessungen: 113 x 8.5 x 0.8 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3.4:1, ~2.6:1, ~1.9:1
Effizienz (%): ~56, ~66, ~78
Spitzengewinn (dBi): ~1.2, ~4.0, ~5.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2JP0424P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Rigid Fiberglass Self-Adhesive Antenna","mountingType":"Self-Adhesive","dimensions_mm":"113 × 8.5 × 0.8","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 100 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-7.9,"vswr":"3.4:1","efficiency_percent":56,"peakGain_dbi":1.2,"averageGain_db":-2.8},{"range_mhz":"1710-2170","returnLoss_db":-8.2,"vswr":"2.6:1","efficiency_percent":66,"peakGain_dbi":4.0,"averageGain_db":-1.8},{"range_mhz":"2500-2700","returnLoss_db":-10.3,"vswr":"1.9:1","efficiency_percent":78,"peakGain_dbi":5.6,"averageGain_db":-1.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"datasheetStandard":{"connector":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":100,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jp0424p.pdf"}
