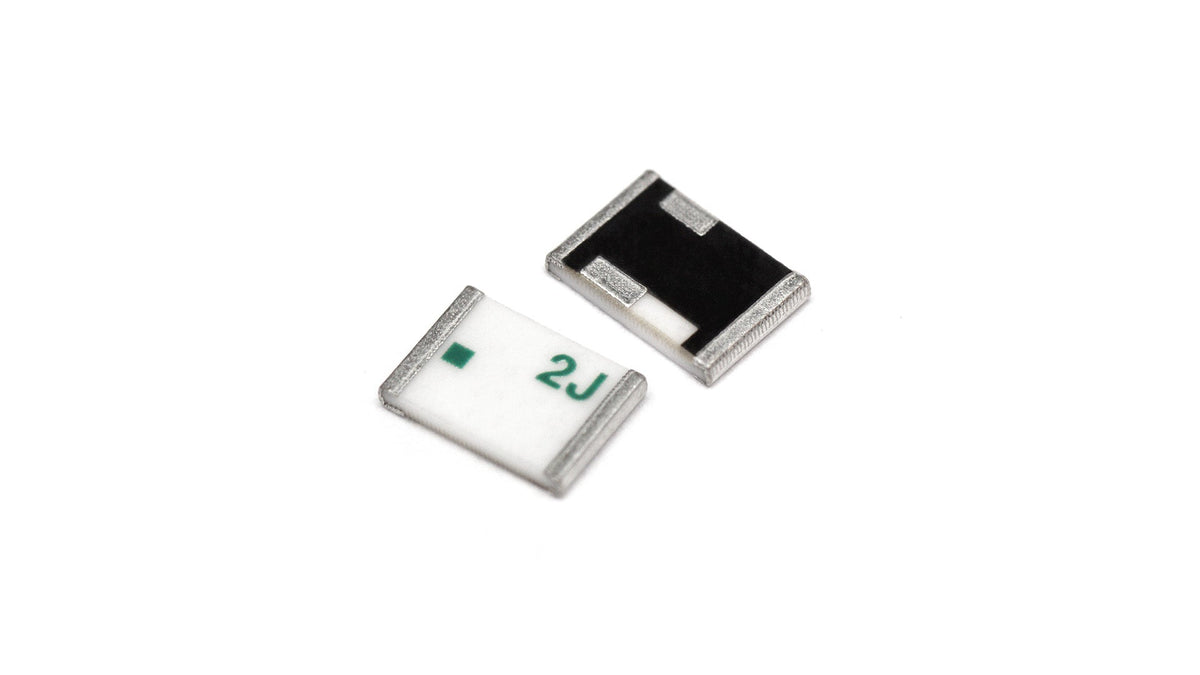

2JL41 WLAN 6E/7-Keramikantenne zur Oberflächenmontage

Name: 2JL41 WLAN 6E/7-Keramikantenne zur Oberflächenmontage
Brand: 2J
SKU: 2JL41_3
Price: 1.8 EUR
Availability: InStock

€1,80

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte keramische SMD-Antenne ist für leistungsstarke Wi-Fi-6E- und Wi-Fi-7-Anwendungen ausgelegt und unterstützt den Tri-Band-Betrieb über die Frequenzen 2,4, 5,0 und 6,0 GHz. Ihr integriertes SMT-Loop-Design ermöglicht eine einfache Integration in Geräte mit begrenztem Platzangebot und macht sie ideal für Unterhaltungselektronik, Robotik, Drohnen, Smart-Home-Anwendungen, IoT und mehr. Die Antenne bietet zuverlässige Konnektivität für die Standards Wi-Fi, Bluetooth, ZigBee, ISM und LPWA und verfügt über eine keramische, von der Massefläche abhängige Konstruktion für optimale Effizienz und Verstärkung.

Konnektivitäten

2.4-5.0-6.0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Loop, Keramik
Position: Intern
Montage: Keramische SMD-Montage
Typ: Einzel
Abmessungen: 5.2 x 3.7 x 0.7 mm

Konnektivität 1 - Wi-Fi 6E/7, ISM, Bluetooth, ZigBee

Standards: WiFi, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.5:1, ~1.7:1, ~2.9:1
Effizienz (%): ~83.2, ~80.0, ~56.2
Spitzenverstärkung (dBi): ~2.3, ~3.2, ~1.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JL41","manufacturer":"2J Antennas","title":"2.4/5.0/6.0 GHz WiFi 6E / WiFi 7 Surface Mount Compact Ceramic Antenna","mountingType":"Surface Mount","dimensions_mm":"5.2 × 3.7 × 0.7","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on ground plane of 80 x 40 mm","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-13.9,"vswr":"1.5:1","efficiency_percent":83.2,"peakGain_dbi":2.3,"averageGain_db":-0.8},{"range_mhz":"4920-5925","returnLoss_db":-13.6,"vswr":"1.7:1","efficiency_percent":80.0,"peakGain_dbi":3.2,"averageGain_db":-1.0},{"range_mhz":"5925-7125","returnLoss_db":-8.6,"vswr":"2.9:1","efficiency_percent":56.2,"peakGain_dbi":1.7,"averageGain_db":-2.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":10}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jl41.pdf"}
