2J | Artikelnummer: 2JF1115P-010MC137-UFL

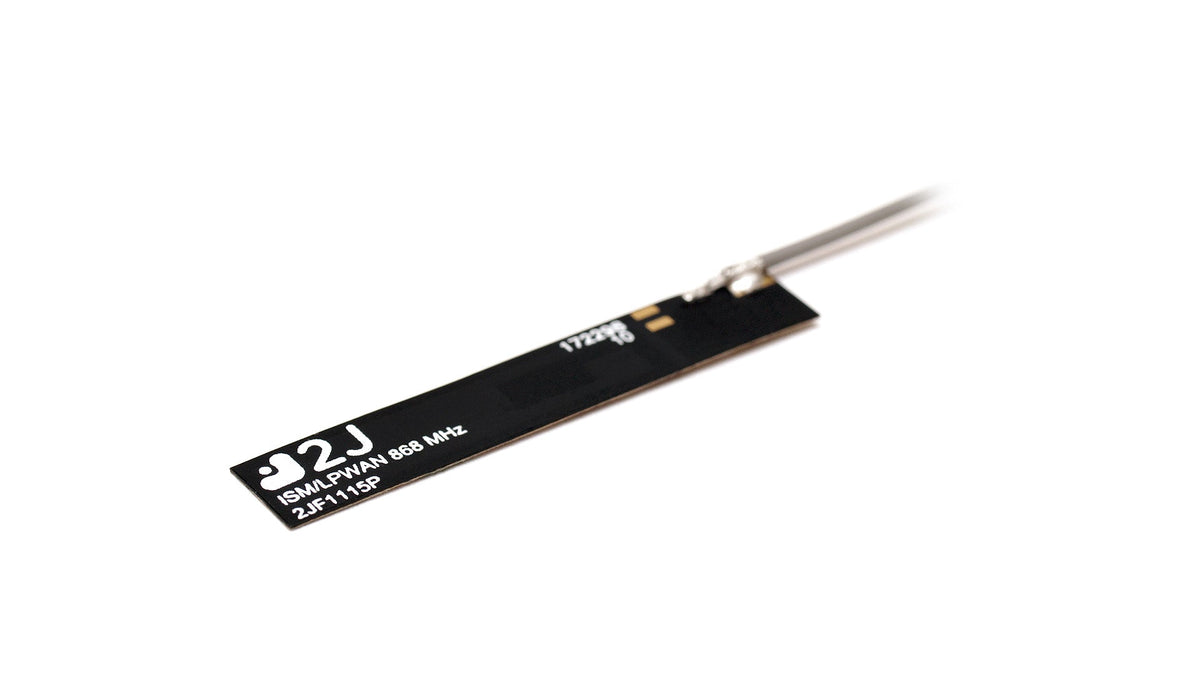

2JF1115P ISM-Antenne, flexible Klebeplatine, U.FL 10cm

Name: 2JF1115P ISM-Antenne, flexible Klebeplatine, U.FL 10cm
Brand: 2J
SKU: 2JF1115P-010MC137-UFL
Price: 3.05 EUR
Availability: InStock

€3,05

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Antenne wurde für 868-MHz-ISM-Anwendungen entwickelt und bietet omnidirektionale Abdeckung sowie hohe Leistung in einer kompakten Bauform. Die selbstklebende Rückseite ermöglicht eine einfache Integration in eine Vielzahl von Geräten und macht sie ideal für IoT, Smart Home, industrielle Anwendungen und Unterhaltungselektronik, bei denen Platz knapp ist. Die Antenne ist unabhängig von der Massefläche und gewährleistet dadurch eine gleichbleibende Leistung unabhängig von der Installationsumgebung.

Konnektivitäten

868MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Stecker & Kabel

Steckertyp: U.FL-Male
Kabellänge: 10cm
Kabeltyp: MC137

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage Flexibel
Position: Intern
Typ: Einzel
Abmessungen: 40.0 x 7.0 x 0.2 mm

Konnektivität 1 - 868 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870 MHz
VSWR: ~1.4:1
Wirkungsgrad (%): ~57.7
Spitzenverstärkung (dBi): ~1.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF1115P","manufacturer":"2J Antennas","title":"868 MHz ISM Flexible ultra-thin PCB Adhesive Antenna","mountingType":"Self-Adhesive","dimensions_mm":"40.0 × 7.0 × 0.2","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plastic plate, 100 mm 1.37 mm Micro-Coax cable","elements":[{"elementID":"Connection 1","type":"868 MHz ISM","standards":["ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"863-870","returnLoss_db":-14.9,"vswr":"1.4:1","efficiency_percent":57.7,"peakGain_dbi":1.8,"averageGain_db":-2.4}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":100}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf1115p.pdf"}
