2J  |  Artikelnummer: 2JF0924P-015MC137-UFL

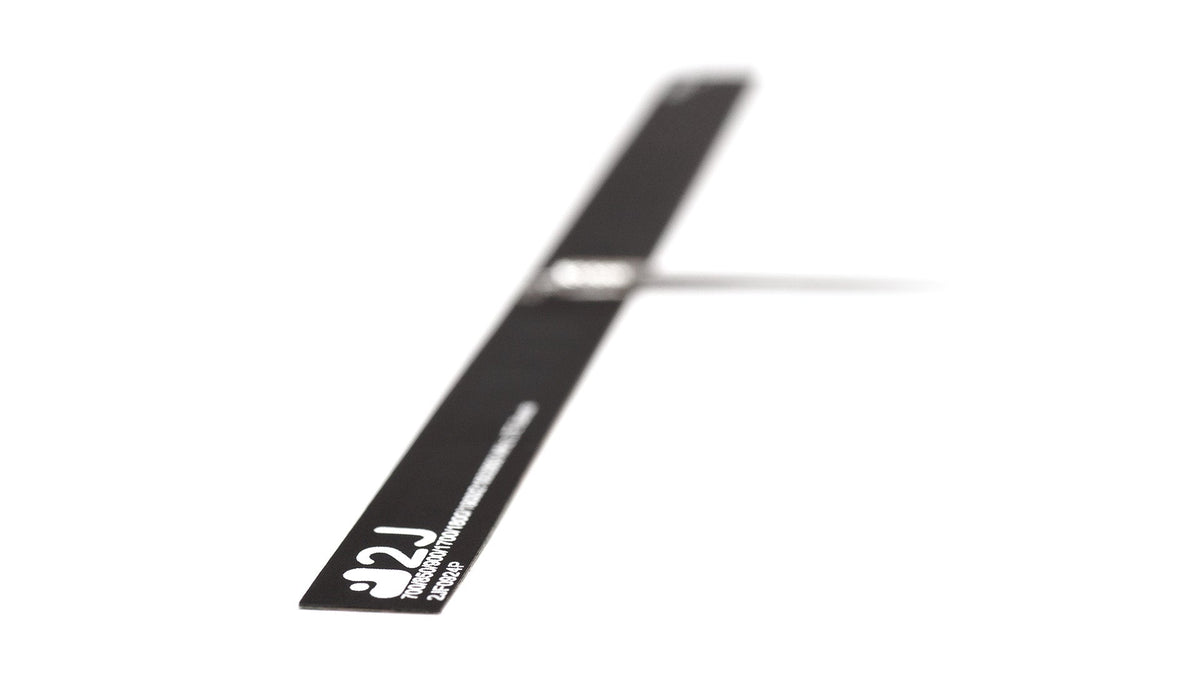

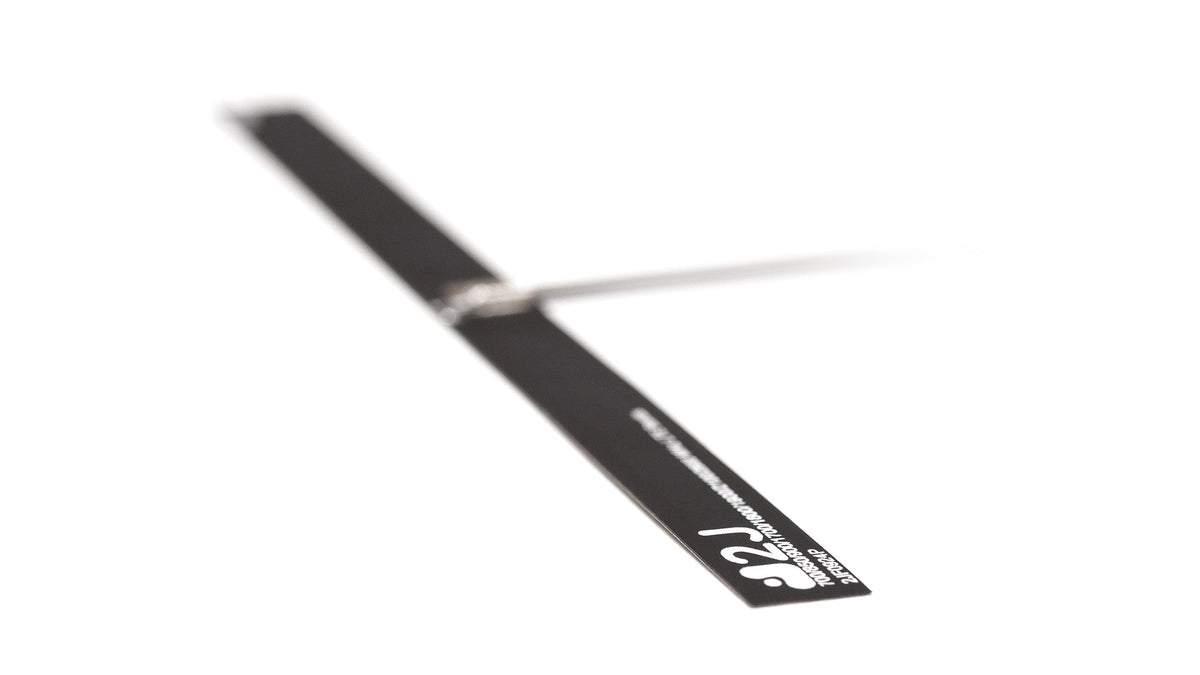

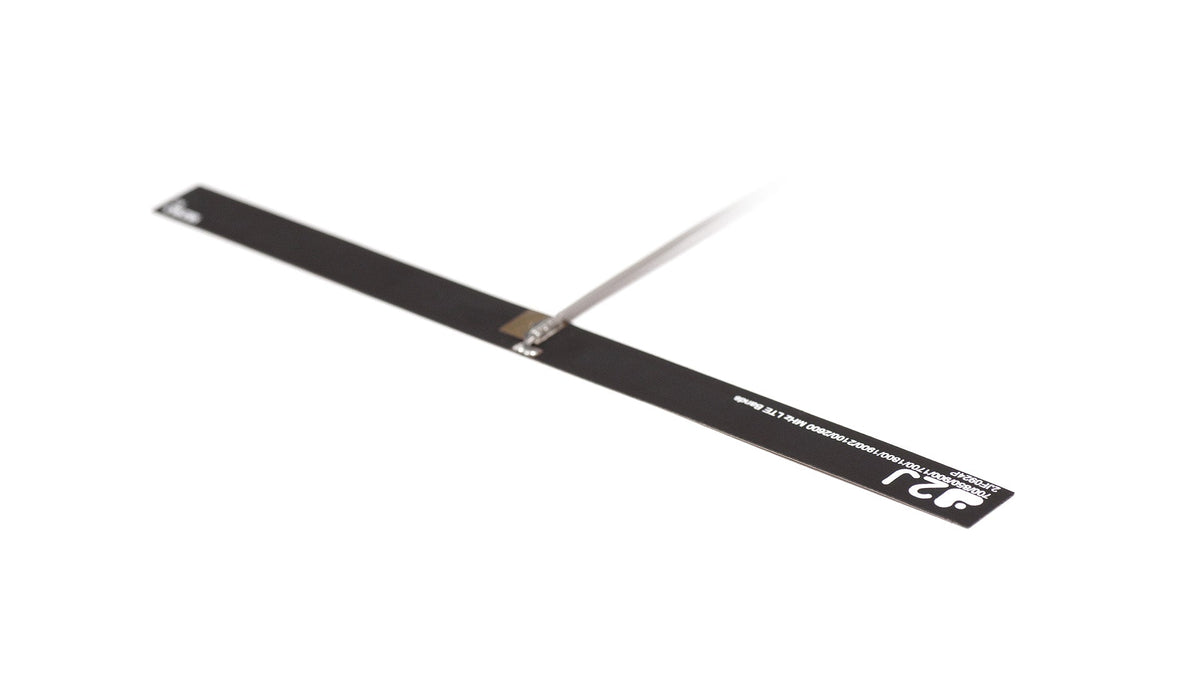

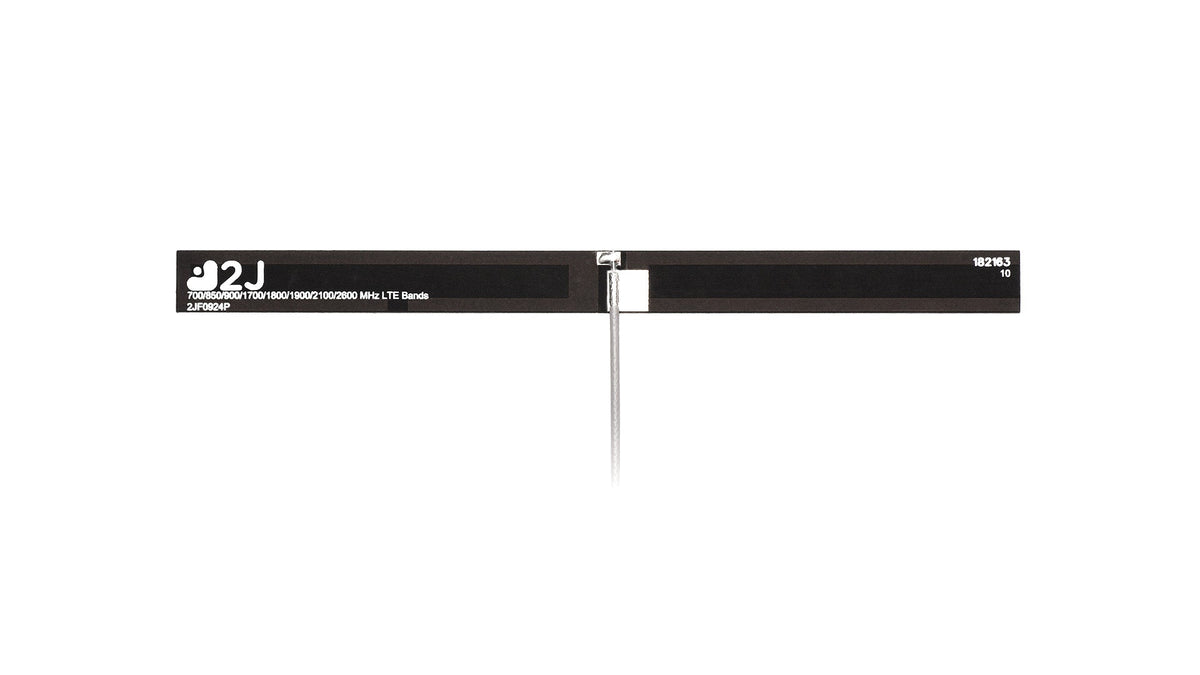

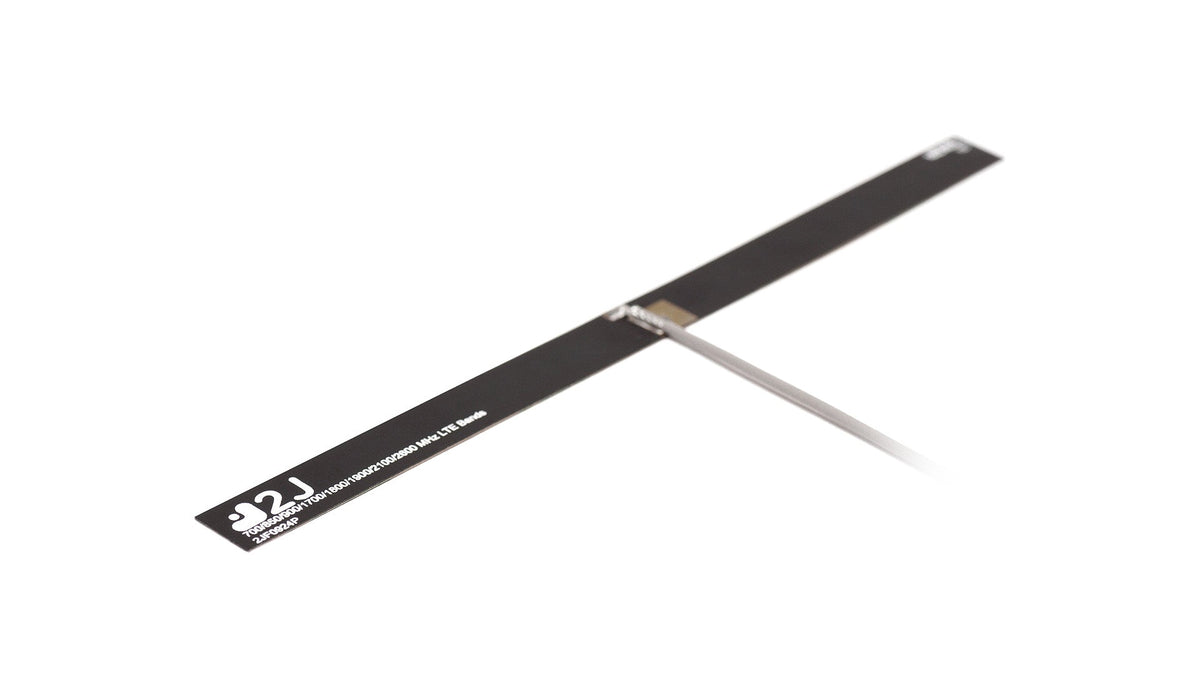

2JF0924P 4G/LTE-Antenne mit flexibler Klebemontage, U.FL 15cm

€5,30
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Antenne wurde für die nahtlose Integration in Geräte entwickelt, die zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität benötigen. Ihre selbstklebende Rückseite und die flexible Leiterplattenkonstruktion machen sie ideal für interne Installationen mit begrenztem Platz. Die Antenne bietet omnidirektionale Abdeckung und hohe Leistung über einen breiten Frequenzbereich und eignet sich daher für Anwendungen wie IoT-Geräte, Wearables, Asset-Tracking und Unterhaltungselektronik.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

  • Anschlusstyp: U.FL-Stecker
  • Kabellänge: 15cm
  • Kabeltyp: MC137


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: FPC
Mobilfunktechnologien: 4G/LTE
Position: Intern
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 120 x 8.9 x 0.15 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
Effizienz (%): ~50.3, ~50, ~58.8
Spitzenverstärkung (dBi): ~0.2, ~2.2, ~4.5
VSWR: ~2.5:1, ~2.4:1, ~2.3:1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0924P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Flexible Ultra-Thin PCB Adhesive 90° Cable Antenna","mountingType":"Self-Adhesive","dimensions_mm":"120 × 8.9 × 0.15","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 150 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-8.8,"vswr":"2.5:1","efficiency_percent":50.3,"peakGain_dbi":0.2,"averageGain_db":-3.2},{"range_mhz":"1710-2170","returnLoss_db":-8.1,"vswr":"2.4:1","efficiency_percent":50.0,"peakGain_dbi":2.2,"averageGain_db":-3.0},{"range_mhz":"2500-2700","returnLoss_db":-8.0,"vswr":"2.3:1","efficiency_percent":58.8,"peakGain_dbi":4.5,"averageGain_db":-2.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf0924p.pdf"}
