2J  |  Artikelnummer: 2JF0802P-010MC137-UFL

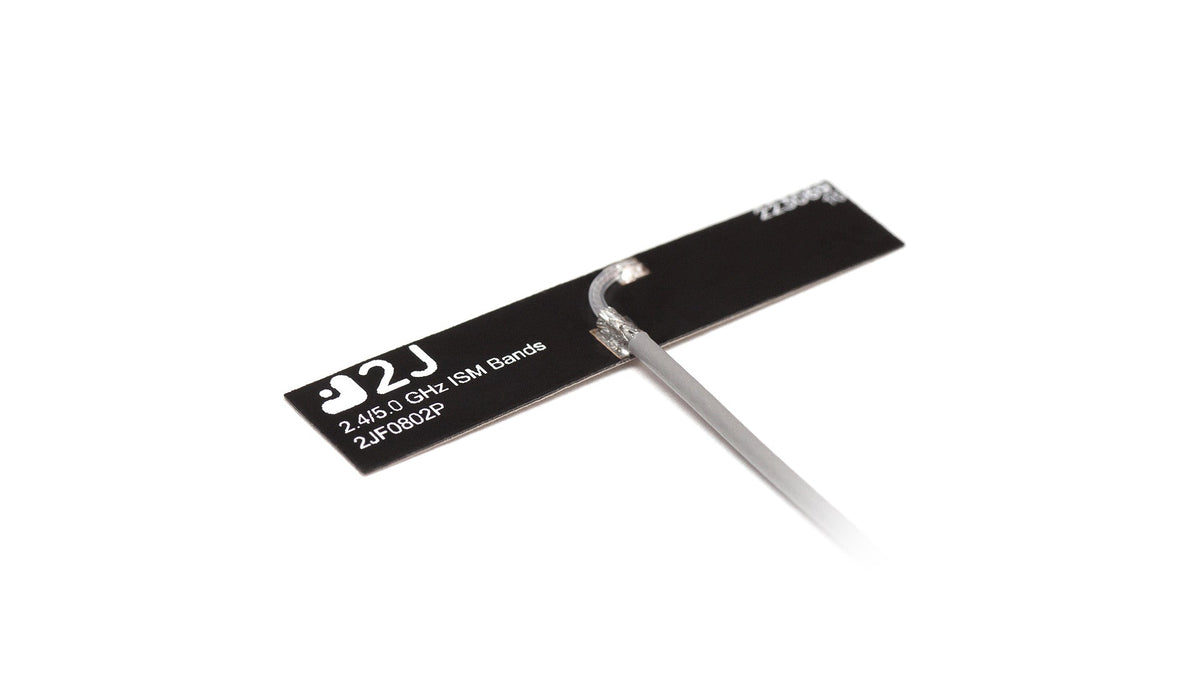

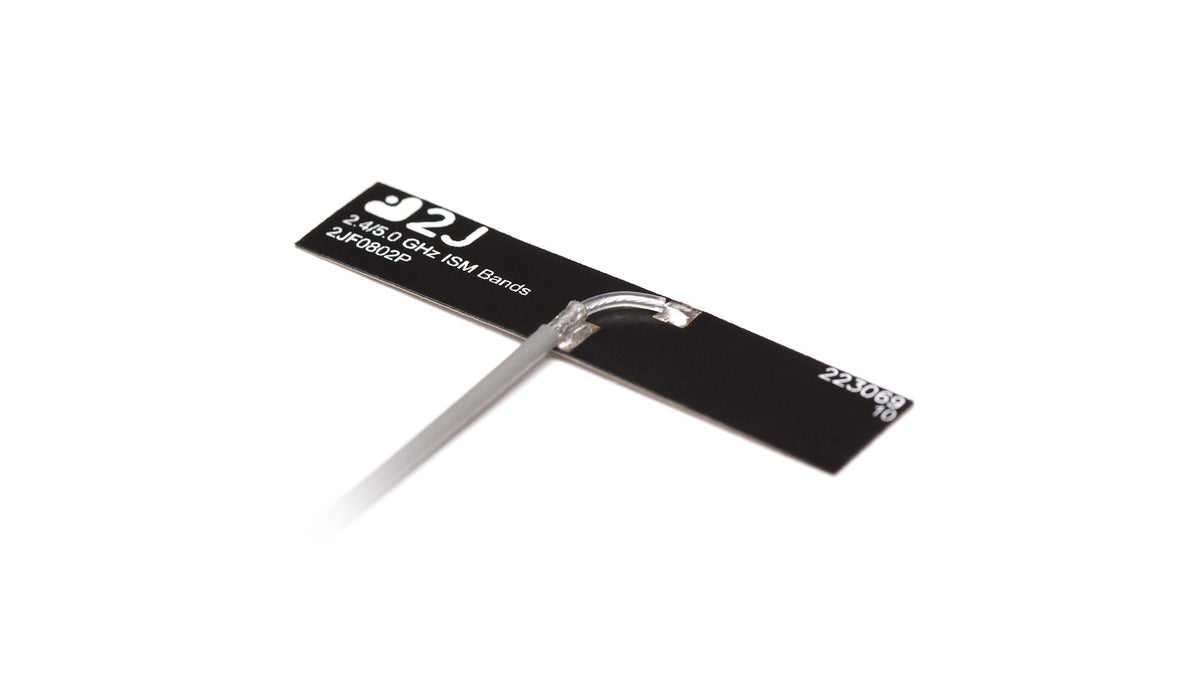

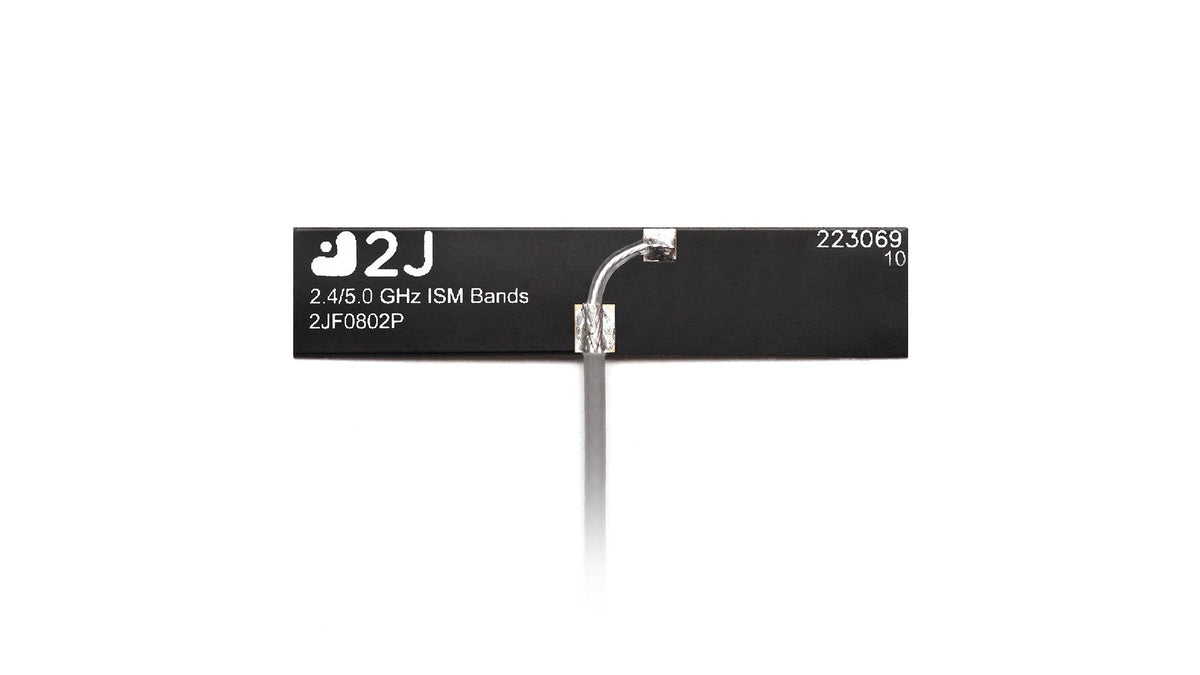

2JF0802P WLAN 6E/7, ISM flexible PCB-Klebemontageantenne U.FL 10cm

€3,70
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Antenne wurde für leistungsstarke Anwendungen in den WLAN-6E/7- und ISM-Bändern entwickelt. Ihre Klebemontage und kompakte Bauform machen sie ideal für die Integration in platzbeschränkte Geräte und ermöglichen eine zuverlässige drahtlose Konnektivität für eine Vielzahl von internen Anwendungen. Die Antenne ist unabhängig von der Massefläche und unterstützt fortschrittliche drahtlose Standards. Dadurch eignet sie sich für Unterhaltungselektronik, Robotik, Smart-Home-Geräte, Wearables und mehr.

Konnektivitäten

2.4-5.0-6.0GHz/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: U.FL-Male
  • Kabellänge: 10cm
  • Kabeltyp: MC137


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: FPC
Position: Intern
LPWAN- & IoT-Kommunikation: SigFox, LoRa
Montage: Klebemontage flexibel
Funkstandards für kurze Reichweiten: WLAN, Bluetooth, ZigBee
Typ: Einzel
Abmessungen: 39.6 × 8.4 × 0.2 mm

Konnektivität 1 - WLAN 6E/7, ISM

Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
Standards: WLAN, BT, ZigBee, ISM, SigFox, LoRa
VSWR: ~1.5:1, ~2.7:1, ~3.7:1
Effizienz (%): ~54.4, ~48.7, ~45.5
Spitzenverstärkung (dBi): ~1.7, ~5.1, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0802P","manufacturer":"2J Antennas","title":"2.4/5.0/6.0 GHz WiFi 6E / WiFi 7 ISM Flexible Ultra-Thin PCB Adhesive Antenna","mountingType":"Self-Adhesive","dimensions_mm":"39.6 × 8.4 × 0.2","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 100 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi 6E","BT","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-13.6,"vswr":"1.5:1","efficiency_percent":54.4,"peakGain_dbi":1.7,"averageGain_db":-2.6},{"range_mhz":"4920-5925","returnLoss_db":-7.2,"vswr":"2.7:1","efficiency_percent":48.7,"peakGain_dbi":5.1,"averageGain_db":-3.1},{"range_mhz":"5925-7125","returnLoss_db":-5.7,"vswr":"3.7:1","efficiency_percent":45.5,"peakGain_dbi":4.6,"averageGain_db":-3.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":100}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf0802p.pdf"}
