2J | Artikelnummer: 2JF0724P-015MC137-UFL

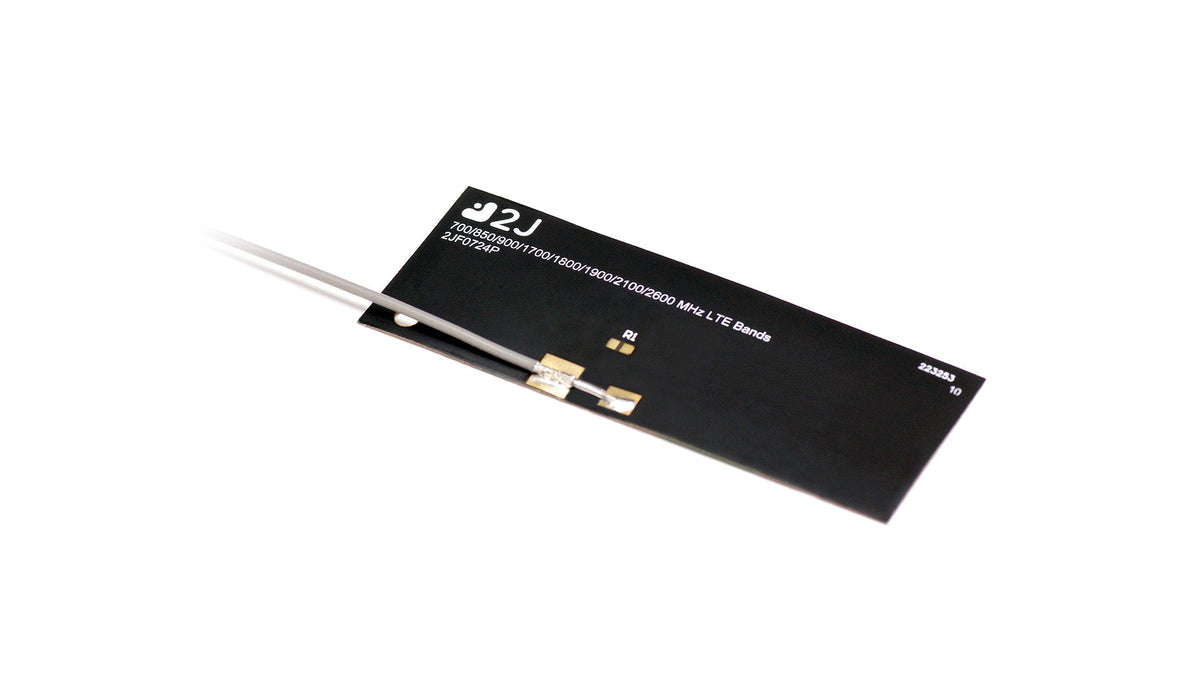

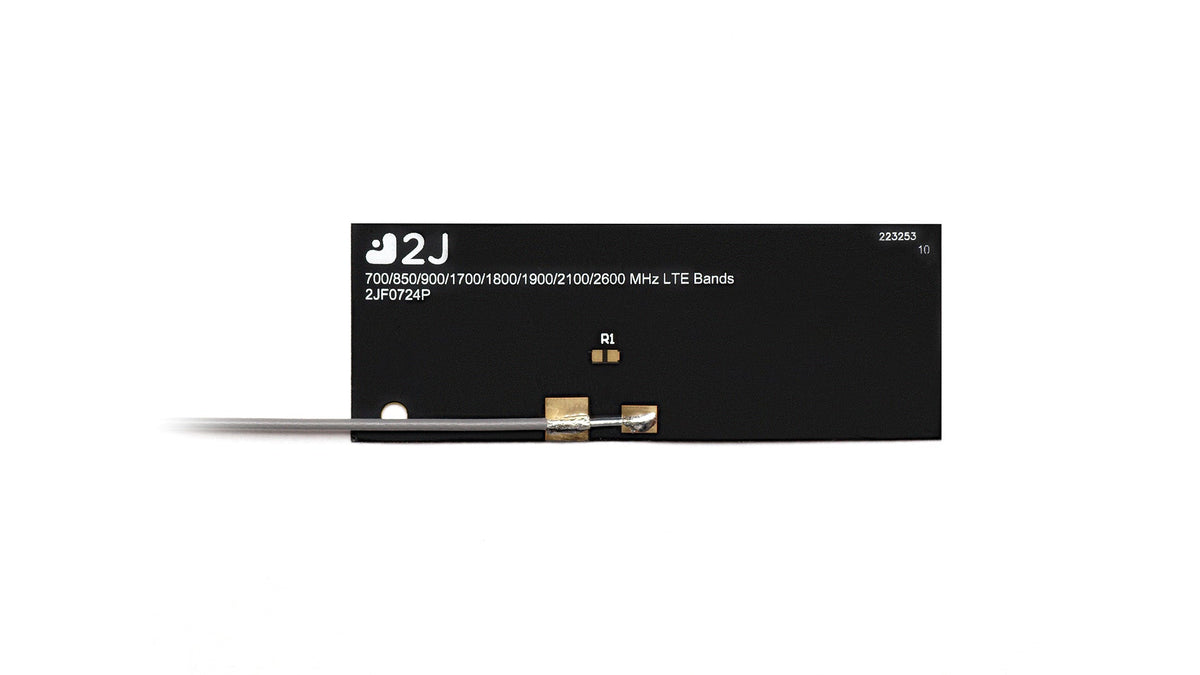

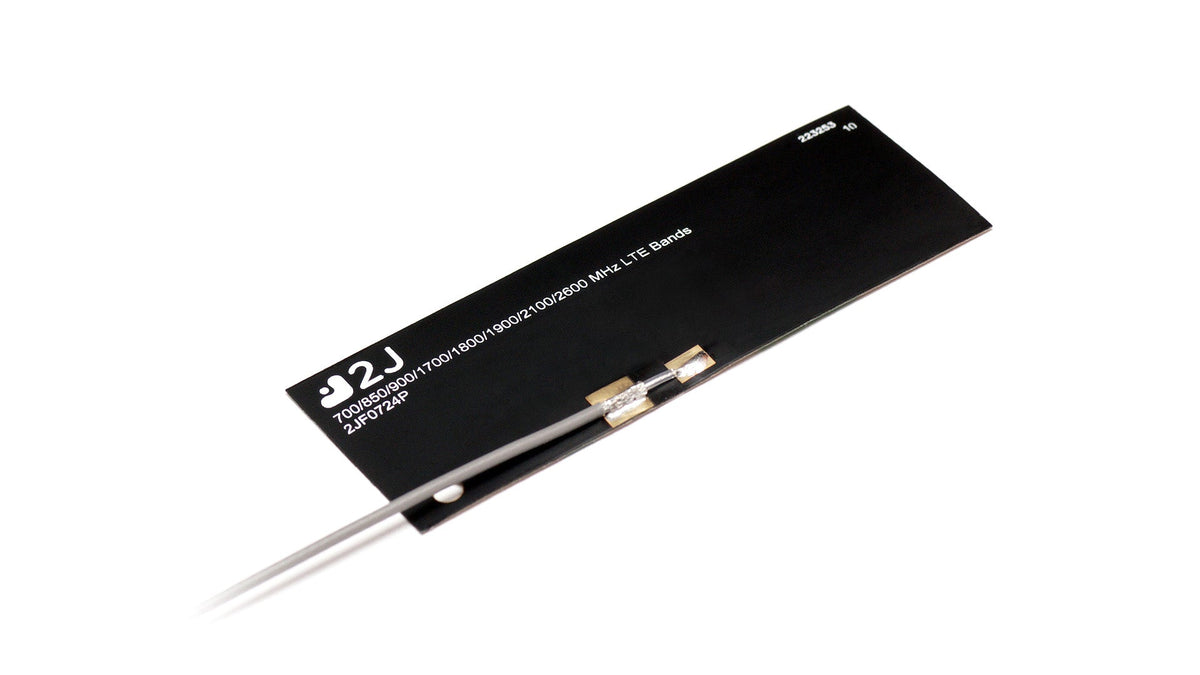

2JF0724P 4G/LTE flexible Klebemontageantenne U.FL 15cm

Name: 2JF0724P 4G/LTE flexible Klebemontageantenne U.FL 15cm
Brand: 2J
SKU: 2JF0724P-015MC137-UFL
Price: 5.51 EUR
Availability: InStock

€5,51

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebeantenne wurde für die nahtlose Integration in eine Vielzahl von Geräten entwickelt, die zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität benötigen. Ihr omnidirektionales Strahlungsmuster gewährleistet eine Abdeckung von 360° und macht sie ideal für Anwendungen wie IoT, Smart Home, Unterhaltungselektronik, Robotik und mehr. Die Antenne ist unabhängig von einer Massefläche und bietet eine hohe Effizienz sowie einen hohen Spitzengewinn für optimale drahtlose Leistung. Die selbstklebende Rückseite ermöglicht eine einfache und sichere Installation auf verschiedenen Oberflächen und macht sie zu einer vielseitigen Lösung für integrierte und interne Antennen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Stecker & Kabel

Steckertyp: U.FL-Male
Kabellänge: 15cm
Kabeltyp: MC137

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage Flexible
Position: Intern
Typ: Einzel
Abmessungen: 70.4 × 26.4 × 0.3 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3.4:1, ~1.6:1, ~3.1:1
Effizienz (%): ~68, ~80.6, ~55.6
Spitzengewinn (dBi): ~3.4, ~4.2, ~3.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0724P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Flexible Ultra-Thin PCB Adhesive Antenna","mountingType":"Self-Adhesive","dimensions_mm":"70.4 × 26.4 × 0.3","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm ABS plate with 2.5 mm thickness, 150 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-6.6,"vswr":"3.4:1","efficiency_percent":68.0,"peakGain_dbi":3.4,"averageGain_db":-1.9},{"range_mhz":"1710-2170","returnLoss_db":-13.4,"vswr":"1.6:1","efficiency_percent":80.6,"peakGain_dbi":4.2,"averageGain_db":-0.9},{"range_mhz":"2500-2700","returnLoss_db":-6.0,"vswr":"3.1:1","efficiency_percent":55.6,"peakGain_dbi":3.4,"averageGain_db":-2.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":150}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf0724p.pdf"}
