2J | Artikelnummer: 2JF0301P-010MC137B-UFL

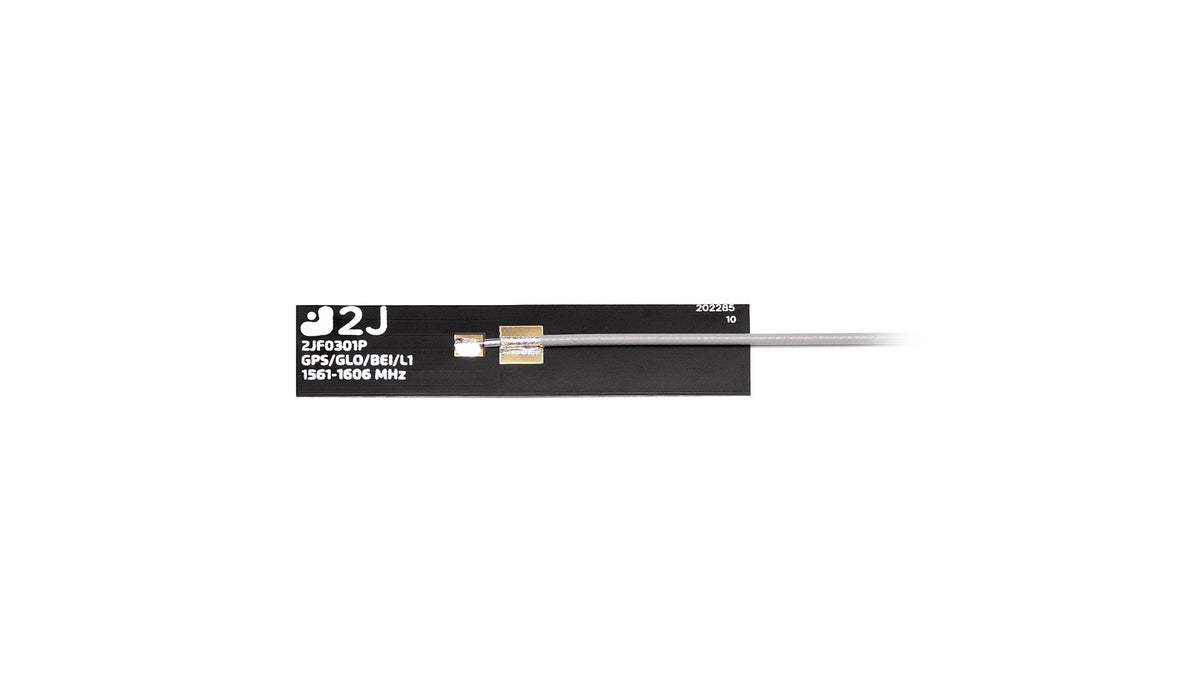

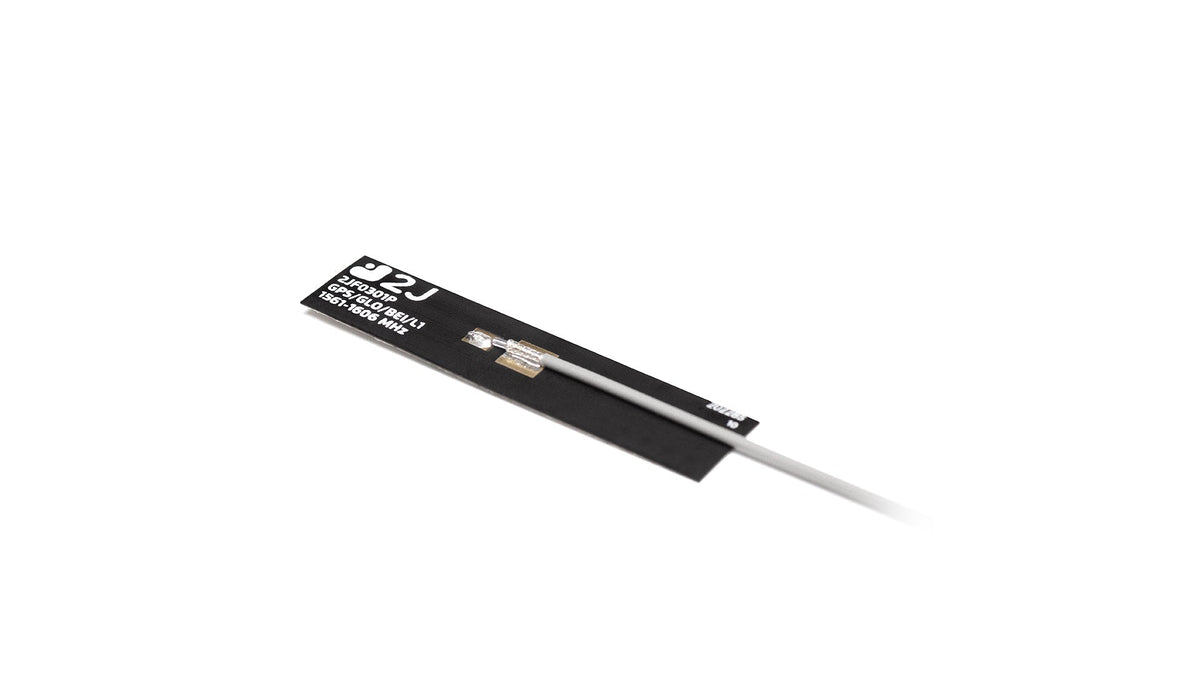

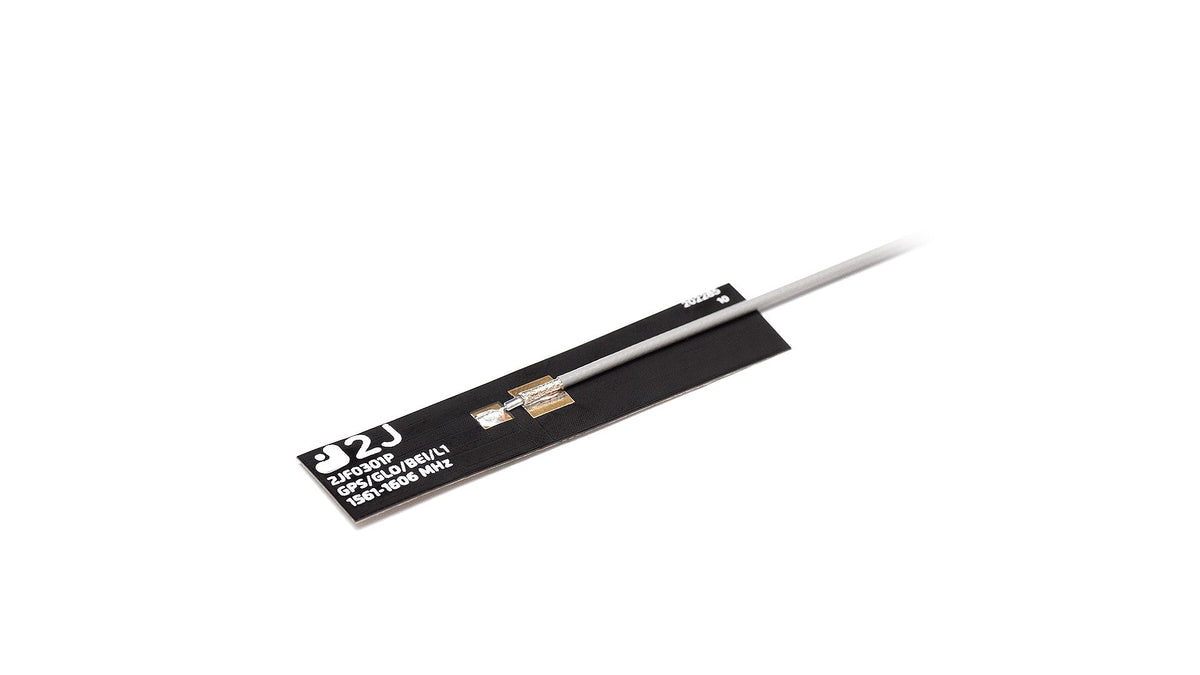

2JF0301P GNSS-Antenne, flexible selbstklebende Leiterplatte, U.FL 10cm

Name: 2JF0301P GNSS-Antenne, flexible selbstklebende Leiterplatte, U.FL 10cm
Brand: 2J
SKU: 2JF0301P-010MC137B-UFL
Price: 7.7 EUR
Availability: InStock

€7,70

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebeantenne wurde für einen zuverlässigen GNSS-Signalempfang entwickelt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre Unabhängigkeit von einer Massefläche und ihre hohe Effizienz machen sie ideal für eingebettete Anwendungen mit begrenztem Platzangebot. Die selbstklebende Rückseite ermöglicht eine einfache Installation auf verschiedensten Oberflächen und macht sie für Unterhaltungselektronik, Robotik, Drohnen, Anlagenverfolgung und vieles mehr geeignet. Die Antenne ist auf Widerstandsfähigkeit gegenüber Kabelverstimmung ausgelegt und bietet anpassbare Kabel- und Steckeroptionen, um Ihren spezifischen Integrationsanforderungen gerecht zu werden.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Stecker & Kabel

Steckertyp: U.FL-Male
kabellänge: 10cm
Kabeltyp: MC137B

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: FPC
Position: Intern
Montage: Klebemontage flexibel
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 55.4 × 12.4 × 0.2 mm

Konnektivität 1 - GNSS

Standards: BeiDou/GPS/QZSS/Galileo/GLONASS
Frequenz: 1561.098, 1575.42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3.7, ~3.9, ~4.0
Effizienz (%): ~75.0, ~76.0, ~75.0
Impedanz (Ohm): 50
Strahlungsdiagramm: Omnidirektional
Polarisation: Linear

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0301P","manufacturer":"2J Antennas","title":"GPS/GLONASS/BeiDou/Galileo Flexible Ultra-Thin PCB Adhesive Antenna","mountingType":"Self-Adhesive","dimensions_mm":"55.4 × 12.4 × 0.2","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 100 mm 1.37 mm Mini-Coax cable","elements":[{"elementID":"Connection 1","type":"GNSS (passive)","standards":["BeiDou","GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":-15.6,"vswr":"1.38:1","efficiency_percent":75.0,"peakGain_dbi":3.7,"averageGain_db":-1.3},{"range_mhz":"1575.42","returnLoss_db":-16.4,"vswr":"1.37:1","efficiency_percent":76.0,"peakGain_dbi":3.9,"averageGain_db":-1.25},{"range_mhz":"1598-1606","returnLoss_db":-12.7,"vswr":"1.57:1","efficiency_percent":75.0,"peakGain_dbi":4.0,"averageGain_db":-1.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"U.FL/IPEX MHF1","cableType":"1.37 mm Micro-Coax","cableLength_mm":100}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2jf0301p.pdf"}
