2J  |  Artikelnummer: 2J7A83Bc

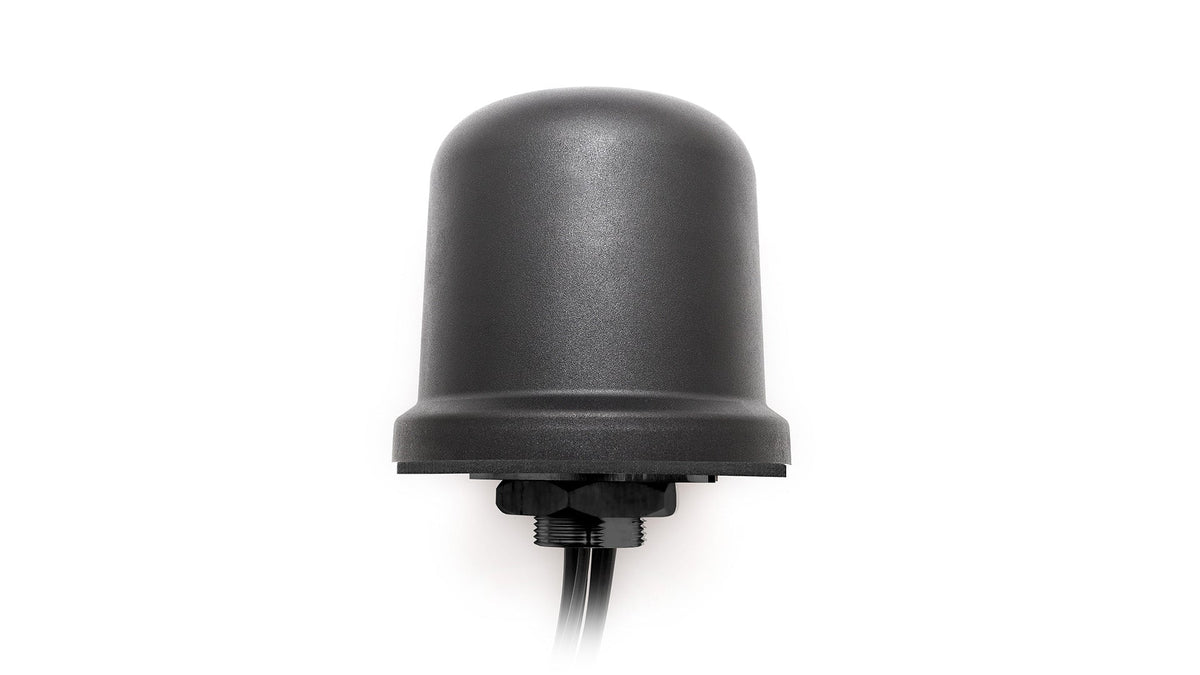

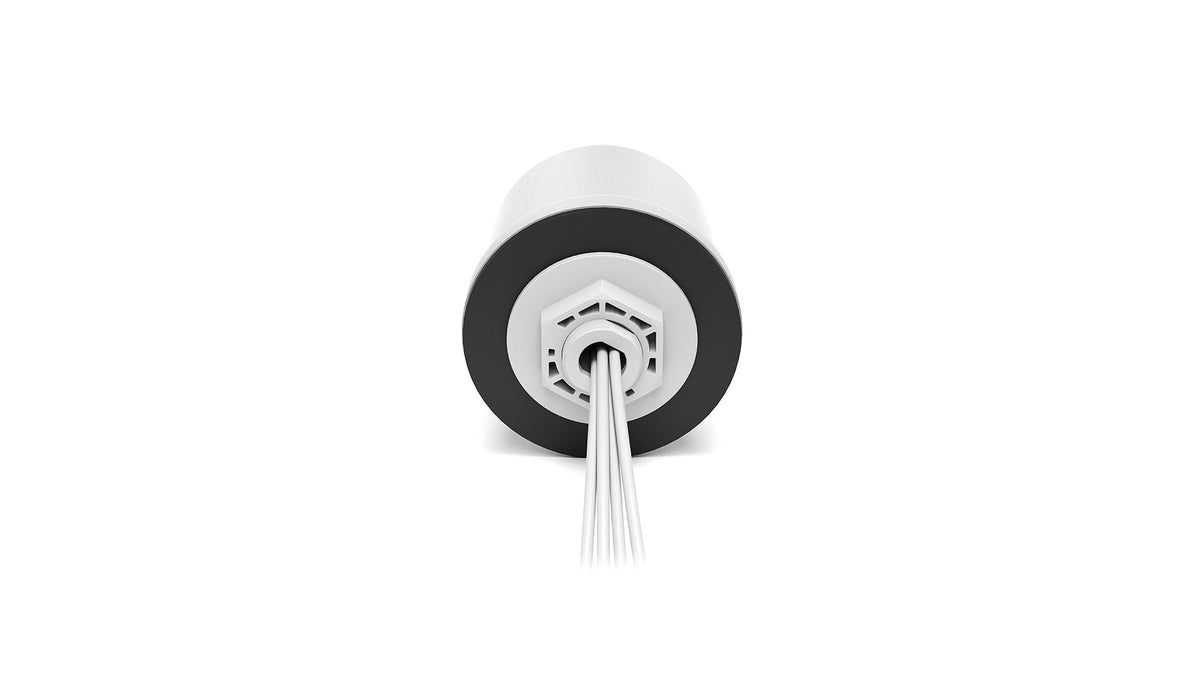

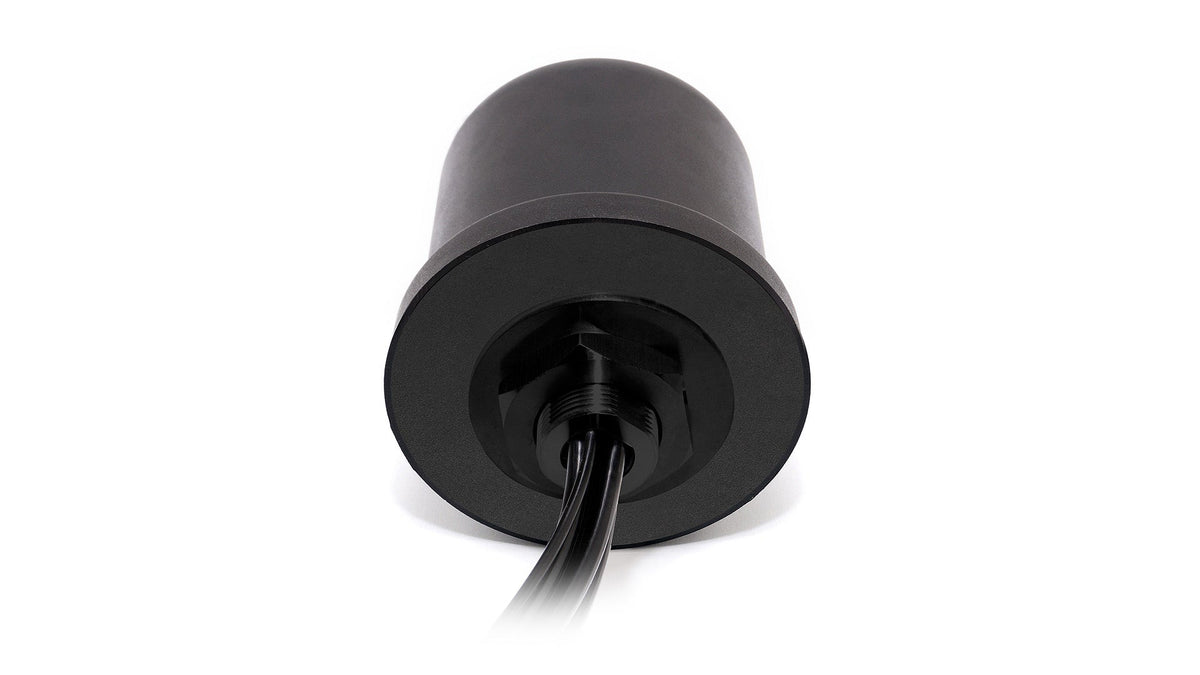

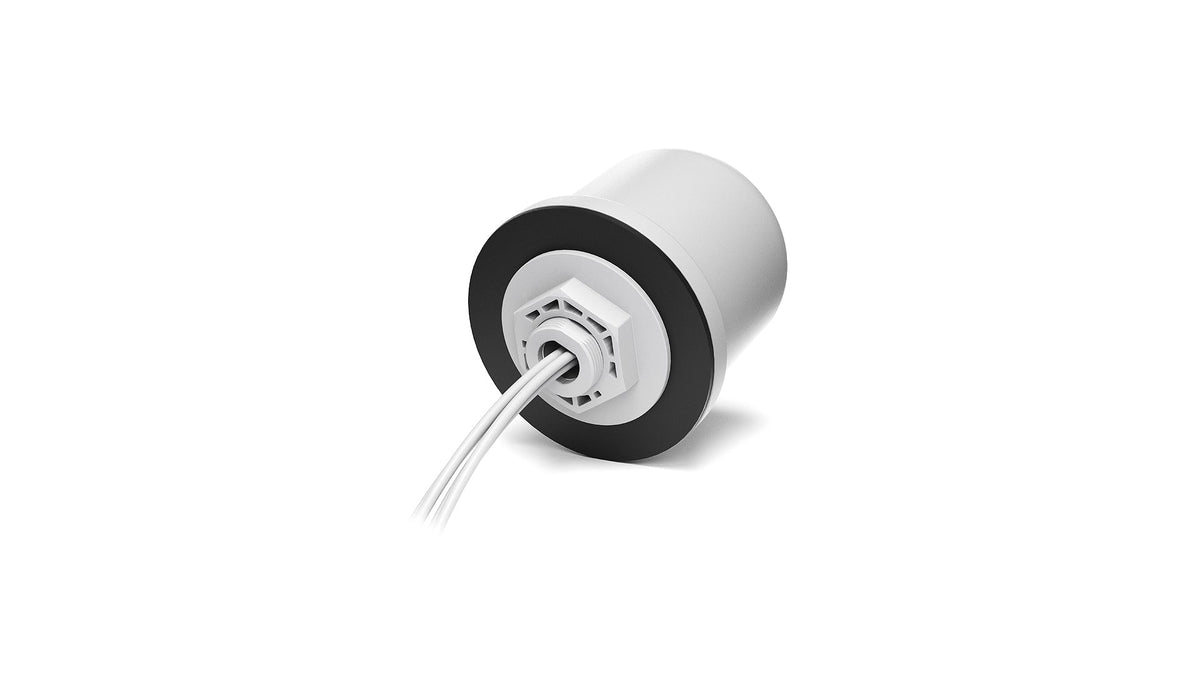

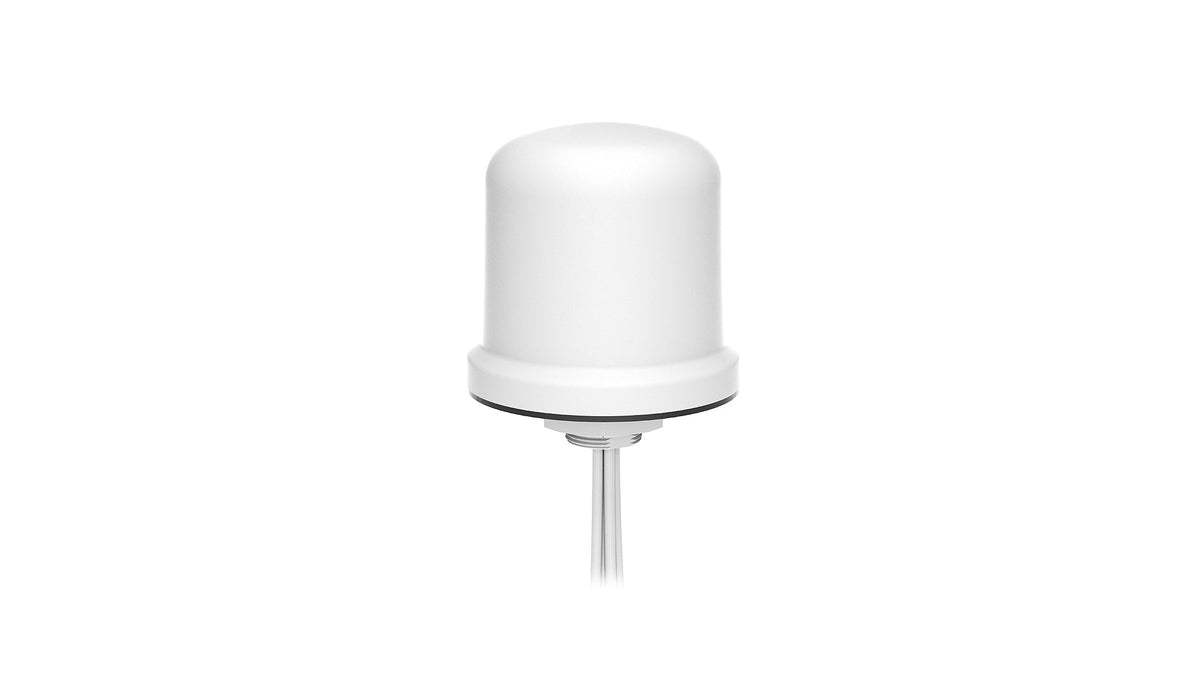

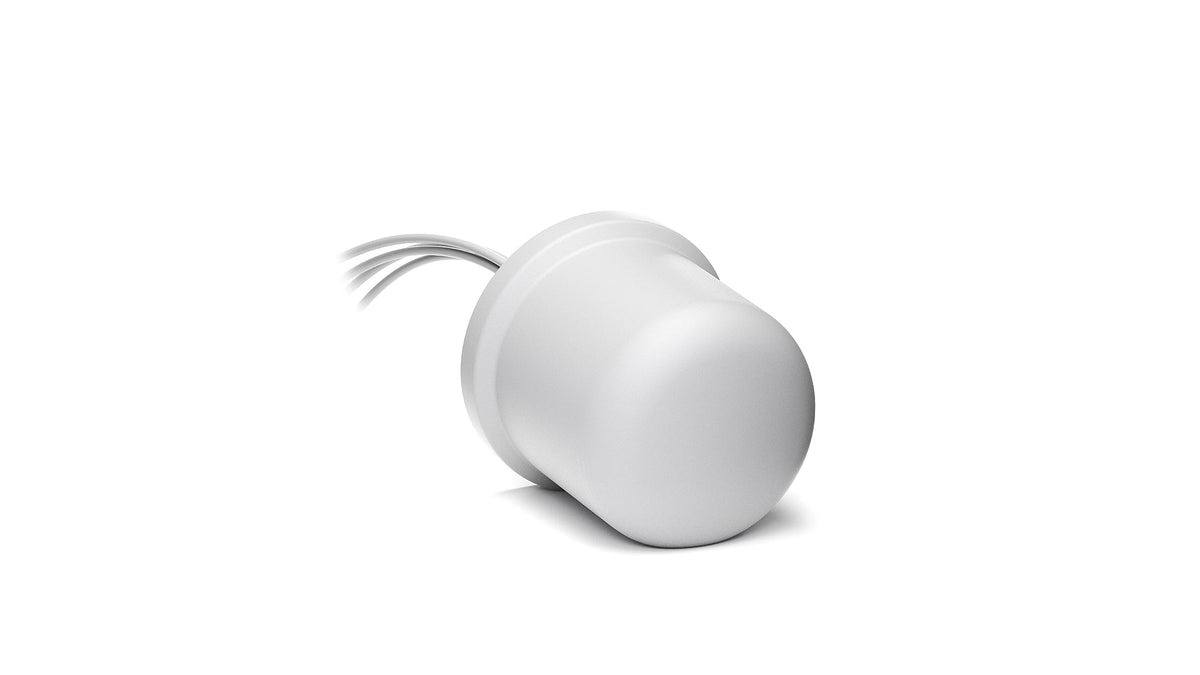

2J7A83Bc 5G-Schraubbefestigungsantenne 4-in-1 SMA-M 300cm IP67/IP69

€74,70
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 4-in-1-Antenne wurde für zuverlässige 5G-MIMO-Konnektivität entwickelt und bietet eine zuverlässige Hochgeschwindigkeits-Breitbandabdeckung über 5G-, 4G/LTE-, 3G- und 2G-Bänder. Ihr Ultraweitband-Design gewährleistet einen nahtlosen Betrieb in verschiedensten Umgebungen und macht sie ideal für anspruchsvolle Anwendungen wie Notfalldienste, Flottenmanagement, industrielle Automatisierung und intelligente Infrastruktur. Das robuste Gehäuse bietet hervorragenden Schutz vor Staub, Wasser und Stößen, während die Unabhängigkeit von einer Massefläche und die Schraubbefestigung mit Verdrehsicherung eine sichere und einfache Installation an festen Standorten ermöglichen. Die Antenne eignet sich für den Einsatz in Endgeräten, Basisstationen, Routern sowie in einer Vielzahl von IoT- und kritischen Kommunikationssystemen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LL195

Installation / Umweltbedingungen

Die Antenne ist durch ein robustes und strapazierfähiges Gehäuse aus hochwertigem, UV-beständigem Acrylnitril-Styrol-Acrylat (ASA) geschützt, das für seine thermische Beständigkeit bekannt ist. Ein Kunststoff-Antennenfuß ist als kostengünstige Alternative zur Metallfuß-Option erhältlich. Die Unabhängigkeit von einer Massefläche und die Schraubbefestigungstechnologie ermöglichen eine sichere Verriegelung der Antenne auf ihrer Montagefläche und sorgen für eine einfache und zuverlässige Installation. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz vor dem Eindringen von Staub und Wasser, während die Schutzart IK09 durch eine hohe Stoßfestigkeit zusätzlichen Schutz vor Vandalismus bietet.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.4, ~-12.5, ~-11.4, ~-12.2
VSWR: ~3.6:1, ~1.9:1, ~1.9:1, ~1.8:1
Wirkungsgrad (%): ~30.0, ~46.5, ~42.1, ~42.0
Spitzenverstärkung (dBi): ~0.1, ~3.9, ~3.4, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.8, ~-13.2, ~-12.5, ~-12.8
VSWR: ~3.4:1, ~1.8:1, ~1.8:1, ~1.7:1
Wirkungsgrad (%): ~31.1, ~47.6, ~40.9, ~41.0
Spitzenverstärkung (dBi): ~-1.3, ~4.0, ~3.0, ~3.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.0, ~-12.3, ~-11.9, ~-11.8
VSWR: ~4.1:1, ~1.9:1, ~1.9:1, ~1.9:1
Wirkungsgrad (%): ~30.0, ~47.0, ~41.9, ~44.4
Spitzenverstärkung (dBi): ~-0.7, ~3.8, ~3.6, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.5, ~-12.7, ~-11.8, ~-12.7
VSWR: ~3.7:1, ~1.9:1, ~1.9:1, ~1.9:1
Wirkungsgrad (%): ~30.6, ~46.3, ~42.1, ~42.1
Spitzenverstärkung (dBi): ~-0.9, ~3.6, ~3.3, ~4.3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A83Bc","manufacturer":"2J Antennas","title":"4× 5GNR/4G/3G/2G MIMO Heavy-Duty Screw Mount Antenna","mountingType":"Screw Mount","dimensions_mm":"Ø 96 × 90","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69, IK09","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 200 cm LL195 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-5.4,"vswr":"3.6:1","efficiency_percent":30.0,"peakGain_dbi":0.1,"averageGain_db":-5.3},{"range_mhz":"1427-2690","returnLoss_db":-12.5,"vswr":"1.9:1","efficiency_percent":46.5,"peakGain_dbi":3.9,"averageGain_db":-3.4},{"range_mhz":"3300-5000","returnLoss_db":-11.4,"vswr":"1.9:1","efficiency_percent":42.1,"peakGain_dbi":3.4,"averageGain_db":-3.8},{"range_mhz":"5150-5925","returnLoss_db":-12.2,"vswr":"1.8:1","efficiency_percent":42.0,"peakGain_dbi":3.9,"averageGain_db":-3.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Connection 2","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-5.8,"vswr":"3.4:1","efficiency_percent":31.1,"peakGain_dbi":-1.3,"averageGain_db":-5.1},{"range_mhz":"1427-2690","returnLoss_db":-13.2,"vswr":"1.8:1","efficiency_percent":47.6,"peakGain_dbi":4.0,"averageGain_db":-3.3},{"range_mhz":"3300-5000","returnLoss_db":-12.5,"vswr":"1.8:1","efficiency_percent":40.9,"peakGain_dbi":3.0,"averageGain_db":-3.9},{"range_mhz":"5150-5925","returnLoss_db":-12.8,"vswr":"1.7:1","efficiency_percent":41.0,"peakGain_dbi":3.6,"averageGain_db":-3.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Connection 3","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-5.0,"vswr":"4.1:1","efficiency_percent":30.0,"peakGain_dbi":-0.7,"averageGain_db":-5.4},{"range_mhz":"1427-2690","returnLoss_db":-12.3,"vswr":"1.9:1","efficiency_percent":47.0,"peakGain_dbi":3.8,"averageGain_db":-3.4},{"range_mhz":"3300-5000","returnLoss_db":-11.9,"vswr":"1.9:1","efficiency_percent":41.9,"peakGain_dbi":3.6,"averageGain_db":-3.8},{"range_mhz":"5150-5925","returnLoss_db":-11.8,"vswr":"1.9:1","efficiency_percent":44.4,"peakGain_dbi":4.0,"averageGain_db":-3.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Connection 4","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-5.5,"vswr":"3.7:1","efficiency_percent":30.6,"peakGain_dbi":-0.9,"averageGain_db":-5.2},{"range_mhz":"1427-2690","returnLoss_db":-12.7,"vswr":"1.9:1","efficiency_percent":46.3,"peakGain_dbi":3.6,"averageGain_db":-3.4},{"range_mhz":"3300-5000","returnLoss_db":-11.8,"vswr":"1.9:1","efficiency_percent":42.1,"peakGain_dbi":3.3,"averageGain_db":-3.8},{"range_mhz":"5150-5925","returnLoss_db":-12.7,"vswr":"1.9:1","efficiency_percent":42.1,"peakGain_dbi":4.3,"averageGain_db":-3.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 4","type":"SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7a83bc.pdf"}
